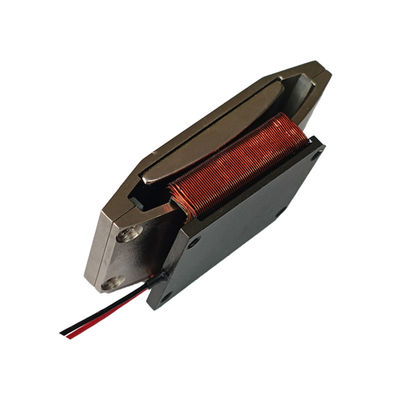

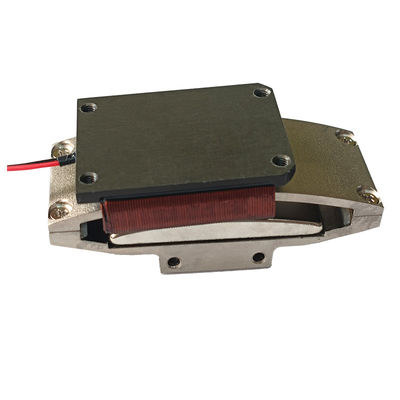

VARS0350 로터리 보이스 코일 모터 고안정성 3.5Nm 60도 스윙 액추에이터
제품 상세 정보
| 피크 토크 | 3.5Nm | 모터 유형 | 로터리 보이스 코일 모터(스윙형) |
|---|---|---|---|
| 역기전력 상수 | 0.52V/m/초 | 맥스 전압 | 25.8V |
| 코일 무게 | 115 Ｇ | 서비스 수명 | 10,000 시간 |
| 총 뇌졸중 | 60 도 | 치수 길이x폭x높이 | 115x65x54.5mm |
| 25C에서의 연속 토크 | 1.14Nm | 재료 | 알루미늄 합금 |
| 제품 모델 | VARS0350-060-00A | ||
| 강조하다 | 고안정성 광각 로터리 액추에이터,고가속 고토크 스윙 모터,빠른 응답 산업용 등급 액추에이터 |
||
제품 설명
제품 개요
VARS0350-060-00A는 SUPT MOTION에 의해 도입된 무거운 용량 스윙형 회전 음성 코일 모터로, 높은 토크를 필요로 하는 넓은 각 위치 및 안정화 작업을 위해 특별히 설계되었습니다.25 °C, 이 회전 스틸 모터는 최대 25의 드라이브 전압과 함께 60도의 예외적으로 넓은 전체 스트로크 범위에서 3.5 N · m의 최고 토크와 1.14 N · m의 연속 토크를 제공합니다.8V.
움직이는 코일은 115g이고, 액추에이터 보디는 115 × 65 × 54.5 밀리미터입니다. 모든 VARS 시리즈 음성 코일 모터와 마찬가지로 코일은 직접 자기장 내에서 움직입니다.장치에 선형 토크-전류 관계를 부여하여 역반응이 0이고 콩킹 효과가 없습니다., 심지어는 이렇게 높은 전력 수준에서.
이 모델의 음성 코일 모터는 특히 큰 스티어링 미러, 산업용 밸브,진압 메커니즘견고한 알루미늄 구조와 큰 베어링 접촉 영역은 가등 토크의 높은 안정성을 보장합니다.000시간의 설계 수명은 지속적으로 작동하는 장비의 전체 소유 비용을 낮게 유지합니다..
해결책
산업 장비의 광각 회전 액추에터는 일반적으로 하모닉 또는 벨트 감소기로 장착 된 서보 모터에 의존합니다. 이러한 구성 요소는 토크를 제공하지만 역반응, 컴플라이언스그리고 주기적인 오류, 위치 안정성을 감소시키고 먼지 환경 또는 높은 주기가있는 환경에서 빈번한 관리를 필요로합니다.
VARS0350-060-00A는 모터와 리드커의 조합을 하나의 직접 구동 요소로 대체합니다. 코일은 적용 된 전류에 비례하여 즉시 토크를 생성합니다.제어 루프가 부드럽게 작동하도록, 60도 이동 범위 전체에 걸쳐 매우 안정적인 움직임.
최고 모멘트 3.5N·m, 연속 모멘트 1.14N·m이 로터리 액추에이터는 기계적 브레이킹이 필요없이 안정적인 위치를 유지하기 위해 고 관성 부하를 빠르게 가속하고 외부 장애에 저항 할 수 있습니다..
그 넓은 스트로크 능력은 많은 응용 프로그램에서 멀티 턴 기어 드라이브의 필요성을 제거합니다.역반응 없는 자기 결합은 밸브 미터링과 같은 공정에서 양방향 반복성을 향상시킵니다.안테나 포인팅, 미러 기말 제어이 솔루션은 정지 시간을 줄이고 유지보수를 간소화합니다. 이는 특히 공장에서 24시간 작동하는 장비에 중요합니다., 차량, 또는 항공 우주 시험 벤치.
사양
| 매개 변수 | 가치 |
|---|---|
| 제품 모델 | VARS0350-060-00A |
| 모터 타입 | 로터리 음성 코일 모터 (스윙 타입 액추에터) |
| 피크 토크 | 3.5 N-m |
| 25 °C의 연속 모턴트 | 1.14 N-m |
| 전체 스트로크 | 60도 |
| 최대 전압 | 25.8V |
| 역 EMF 상수 | 0.52 V/m/s |
| 코일 무게 | 115g |
| 길이 | 115mm |
| 너비 | 65mm |
| 높이 | 54.5mm |
| 소재 | 알루미늄 합금 |
| 봉사 생활 | 101000시간 |
| 보증 | 1년 |
적용
이 음성 코일 액추에이터는 큰 오프터 레이저 시스템, 망원경 빔 가이드, 광학 추적 장착 장치에서 거울 위치 액추에이터로 사용될 수 있습니다.연료 측정용 회전 밸브 액추에이터, 냉각 용액 및 공정 가스. 그것의 60도 스트로크와 높은 안정성 또한 구조 진동 제어, 기계 도구의 회전 위치 시스템,무인 항공기 (UAV) 의 비행 제어 장치.
이 음성 코일 모터는 반도체, 자동차, 산업 및 항공우주 산업에서 널리 사용됩니다.역반응이 없는 회전 플랫폼이 필요합니다.. 등급 연속 토크 범위 내에서, 모터는 Kontur 스캔 및 테스트를 위해 적합 하는 연속 오시슬레이션을 지원 합니다.그 견고한 가구는 이동 설치 환경에서 충격과 진동에 견딜 수 있습니다..
FAQ
Q1: VARS0350-060-00A는 어떤 부하를 움직일 수 있습니까?
최고 모멘트 3.5 N · m 및 연속 모멘트 1.14 N · m로 25 °C에서, 액추에이터는 미세한 관성으로 거울, 밸브 및 랜트리를 구동합니다.정확한 가속은 부하 관동력과 운전자에서 사용 가능한 전류에 달려 있습니다.
Q2: 이 모델의 전체 도는 무엇입니까?
전체 스트로크는 60도이며, VARS 시리즈에서 가장 넓은 중 하나입니다. 더 작은 범위가 필요한 응용 프로그램에는 기계 및 전기 각 제한이 있습니다.
Q3: 홀딩 위치에서 높은 안정성을 어떻게 달성합니까?
안정성은 직접 구동의 음성 코일 원칙에서 나옵니다. 마커는 마찰, 역반응 또는 콩킹 없이 전류에 비례합니다.그래서 닫힌 루프 컨트롤러는 사냥없이 스트로크 내에서 어떤 각도에서 딱딱하게 샤프를 유지할 수 있습니다.
Q4: 납품 시간 및 사용자 정의 옵션은 무엇입니까?
최소 주문 양은 1개입니다. 샘플은 3-5 일 이내에 배달되고 생산 주문은 15-25 일 내에 제공됩니다. 사용자 지정 스트로크, 드라이브 전압,셰프 구성 및 장착 차이는 OEM 요구 사항에 사용할 수 있습니다..
