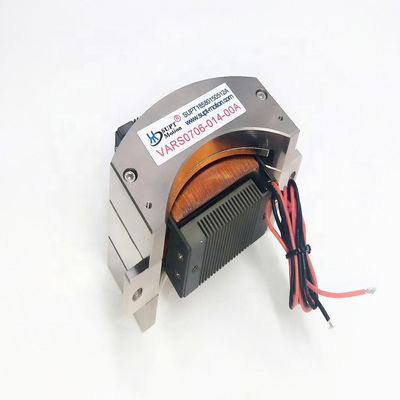

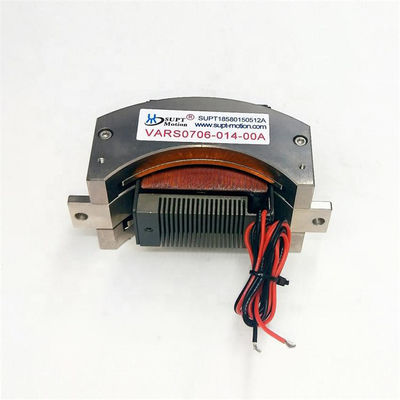

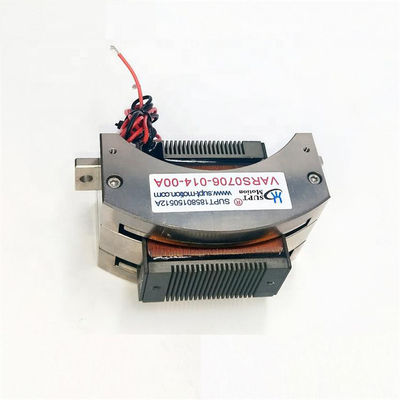

선형 이동을 탐지하기 위한 고동력 회전 음성 코일 스윙 음성 코일 모터
| 원래 장소 | 진주, 중국 |
|---|---|
| 브랜드 이름 | SUPT |
| 인증 | ce,ISO9001,CCC |
| 모델 번호 | VARS0706-014-00A |
| 최소 주문 수량 | ≥1 |
| 가격 | $310.00/pieces >=1 pieces |
| 포장 세부 사항 | 통 & ; 나무상자 스윙 모터 |
| 배달 시간 | 샘플 순서 2-3 일, 다른 한 작업 일수, 협상될 다량 |
| 지불 조건 | T/T |
| 공급 능력 | 2000 부분 / 부분마다 달 스윙 모터 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 사용 | 자동차, 전기적 자전거, 로봇, 의학 인공호흡기, 현미경, 광학인 보트 |
|---|---|---|---|
| 종류 | 소형 모터 | 토크 | 30 |
| 건축물 | 영구 자석 | 변동 | 붓 |
| 보호 기능 | 완전히 에워싸입니다 | 속도 (RPM) | 고속도 |
| 연속 전류 (A) | 3.6 | 효율성 | IE 1 |
| 최대 토크(N-m) | 7.1 | 최대 여행(MM) | 14 |
| 변동 모터(V) | 52.4 | 연속적 토크(N-m) | 2.1 |
| 역기전역 상수(l-l)(kb) | 1.03 | 코일 중량(g) | 220 |
| Length*height(mm) | 115*54.5 | 폭(MM) | 65 |
| 항구 | 상하이 스윙 모터 | ||
| 강조하다 | 고동력 회전 음성 코일 CCC,스윙 음성 코일 모터 CCC,로터리 음성 코일 선형 이동을 감지 |
||
제품 설명
선형 이동을 감지하기 위한 고동력 스윙 타입 음성 코일 모터
제품 설명
스윙 스윙 스필 모터는 또한 선형 이동을 측정하고 제어 할 수있는 스윙 스필 모터이며 높은 기동성과 정확도를 갖습니다.
이 모터 시스템은 흔들리는 음성 코일 모터의 운동 특성과 선형 이동을 측정하는 능력을 결합하여 정확한 위치 제어 및 측정을 달성합니다.그 작동 원칙은 다음의 주요 사항을 포함합니다.:
1스윙 음성 코일 모터는 빠른 반응과 높은 가속의 특성을 가지고 있으며, 위치와 속도를 빠르게 바꿀 수 있습니다.이것은 빠른 조정 및 위치가 필요한 응용 프로그램에서 매우 효과적입니다, 산업 자동화 및 정밀 기기.
2선형 이동 측정: 이 모터 시스템은 또한 선형 이동 센서, 일반적으로 광적 인코더 또는 선형 이동 센서와 장착되어 있습니다.이 센서는 모터의 선형 이동을 정확하게 측정할 수 있습니다., 즉, 스윙 각은 선형 이동으로 변환됩니다.
3폐쇄 루프 제어: 선형 이동 센서의 측정 데이터와 결합하면 시스템이 폐쇄 루프 제어를 달성 할 수 있습니다.이것은 모터의 실제 위치가 예상 위치와 비교되고 정확한 위치 제어 달성 피드백 정보를 기반으로 조정됩니다.
4응용 분야: 이 모터 시스템은 고 정밀 선형 이동 제어 및 측정이 필요한 다양한 응용 프로그램에 적합합니다. 예를 들어 정밀 가공과 같은 분야에서레이저 절단, 광학 스캔, 고 정밀 선형 이동은 짧은 시간 내에 완료되어야 합니다.
5고 정밀 응용: 음성 코일 모터의 빠른 반응과 선형 이동 측정의 정확성의 조합으로 인해이 모터 시스템은 높은 이동 정확성 요구 사항의 응용 시나리오에 적합합니다..
기술 매개 변수:
| VARS 스윙 타입 음성 스필 모터 시리즈 | ||||||||
| 모델 | 피크 토크 (N-M) | 연속 토크 25°C ((N-M) | 최대 이동 (mm) | 전압 (V) | 역 EMF 상수 (V/m/S) | 코일 무게 (g) | 너비*높이 (mm) | 길이 ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 530.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 x 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
응용 프로그램:
전형적인 토크는 100도이고 토크는 50N · m입니다. 스윙 타입 제품은 일반적으로 미러 로커, 스윙 타입 밸브 브레이크,스윙 타입 위치 시스템 및 비행 컨트롤러, 등등 , 그것은 반도체 산업, 자동화 및 항공기 산업과 관련이 있습니다. U형 선형 모터와 평면형 선형 모터와 비교하면 더 나은 고주파 응답을 제공할 수 있습니다.고속 회전형 선형 운동, 특히 단류 폐쇄 루프 servo 제어 시스템에 적합. 음성 코일 선형 모터의 제어는 간단하고 신뢰할 수 있습니다, 이동 장치가 없습니다, 긴 수명.
