스윙 타입 음성 코일 모터와 인코더 오프틱 정렬을 위한 로터리 음성 코일
| 원래 장소 | 진주, 중국 |
|---|---|
| 브랜드 이름 | SUPT |
| 인증 | ce,ISO9001,CCC |
| 모델 번호 | VARS0120-020-00A |
| 최소 주문 수량 | ≥1 |
| 가격 | $270.00/pieces >=1 pieces |
| 포장 세부 사항 | 통 & ; 나무상자 보이스 코일 모터 |
| 배달 시간 | 샘플 순서 2-3 일, 다른 한 작업 일수, 협상될 다량 |
| 지불 조건 | T/T |
| 공급 능력 | 2000 부분 / 부분마다 달 보이스 코일 모터 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 사용 | BOAT, Car, CNC 공작 기계의 폐쇄 루프 서보 시스템으로 선형 변위 또는 각도 변위를 감지하는 데 사용할 수 있습니다. |
|---|---|---|---|
| 종류 | 소형 모터 | 토크 | 요구 |
| 건축물 | 영구 자석 | 변동 | 붓 |
| 보호 기능 | 완전히 에워싸입니다 | 속도 (RPM) | 고속도 |
| 연속 전류 (A) | 3.5 | 효율성 | IE 1 |
| 최대 토크(N-m) | 0.08 | 최대 여행(MM) | 26 |
| 보이스 코일 모터 (V) | 6.4 | 연속적 토크(N-m) | 0.05 |
| 역기전역 상수(l-l)(kb) | 0.045 | 코일 중량(g) | 11.7 |
| 길이(MM) | 35 | 폭(MM) | 39.8 |
| 높이(MM) | 26. | 항구 | 상하이 보이스 코일 모터 |
| 강조하다 | 스윙 타입 음성 코일 모터 3.5A,인코더가 있는 음성 코일 모터,3.5A 광적 정렬을 위한 회전 음성 코일 |
||
제품 설명

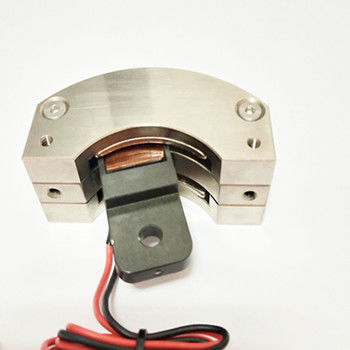

스윙 타입 음성 코일 모터, 광적 정렬을 위한 인코더
제품 설명
The swing voice coil motor with optical alignment encoder is a specially designed motor system that combines the swing voice coil motor and optical alignment encoder for precise angle control and positioning이 유형의 모터 시스템은 일반적으로 고 정밀 위치 및 각 조정, 특히 광학 장비, 이미지 시스템,그리고 정밀 기기.
스윙링 음성 코일 모터는 로렌츠 힘을 생성하여 회전 운동을 구동하는 주력 부품으로 작용합니다. 광학 정렬 인코더는 각도 또는 위치를 측정 할 수있는 센서입니다.광적 신호의 변화를 모니터링하여 정확한 각 피드백을 제공합니다..
결합된 광적 정렬 인코더와 함께 스윙 음성 코일 모터는 다음과 같은 특성을 갖습니다.
1고 정밀 위치: 광학 정렬 인코더는 매우 정확한 각 측정을 제공하여 모터가 고 정밀 각 위치를 달성 할 수 있습니다.
2실시간 피드백: 광적 정렬 인코더의 실시간 피드백은 제어 시스템이 모터의 위치를 실시간으로 모니터링 할 수 있습니다.따라서 닫힌 루프 제어 및 모터의 움직임을 더 정확하고 안정적으로 달성.
3빠른 반응: 스윙 음성 코일 모터는 신속하고 정확한 각 조정을 달성하기 위해 광적 정렬 인코더에서 높은 정밀 피드백과 결합하여 빠른 반응성을 가지고 있습니다.
4부드러운 움직임: 스윙 음성 코일 모터의 부드러운 움직임 특성과 광학 정렬 인코더의 정확한 측정의 조합은 부드러운 각 움직임을 달성 할 수 있습니다.
5접촉 없는 설계: 광학 정렬 인코더는 모터 부품과 기계적 접촉이없는 접촉없는 센서로 마찰과 마모를 줄입니다.
6광적 정렬 인코더와 함께 스윙 타입 음성 코일 모터는 고 정밀 각 제어 및 위치 설정이 필요한 다양한 응용 프로그램에 적합합니다.광학 장비를 포함하여레이저 시스템, 망원경, 영상 장비 등
기술 매개 변수:
| VARS 스윙 타입 음성 스필 모터 시리즈 | ||||||||
| 모델 | 피크 토크 (N-M) | 연속 토크 25°C ((N-M) | 최대 이동 (mm) | 전압 (V) | 역 EMF 상수 (V/m/S) | 코일 무게 (g) | 너비*높이 (mm) | 길이 ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 530.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |

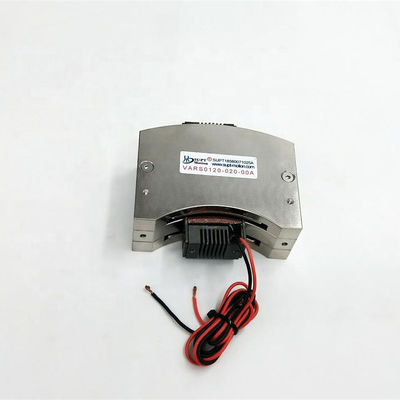

| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

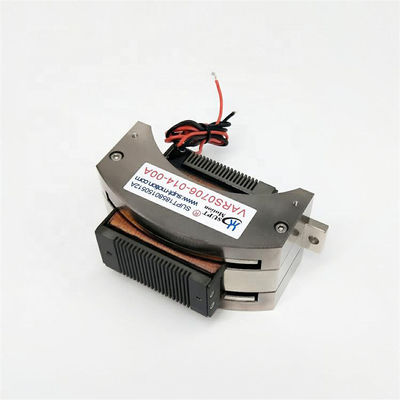

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 x 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
응용 프로그램:
로터리 음성 코일 모터 (VCM) 는 고 가속, 높은 반응 주파수, 짧은 응답 시간 및 높은 정확성의 특징을 가진 일종의 아크 음성 코일 모터입니다.스윙 타입 시리즈는 100NM 이상의 토크를 생산할 수 있습니다., 스윙 토크 90도 이상,이 유형의 모터는 특히 작은 스트로크에 적합합니다 고 정밀과 높은 반응 주파수 시스템은 앞뒤로 오시슬레이션하는 고속 움직임을 할 수 있습니다.음성 코일 모터는 비 전환형 전력 장치입니다., 그것의 위치 정확도는 피드백과 제어 시스템에 전적으로 의존, 음성 코일 모터 자체와 아무 관련이 없습니다.위치 정밀도는 쉽게 10nm에 도달 할 수 있으며 가속도는 300g까지 도달 할 수 있습니다 (실제 가속도는 부하의 특정 작업 조건에 달려 있습니다.)스윙 타입 제품은 일반적으로 레이저 기술에서 거울 로케이터, 밸브 브레이크, 자동화 장비, 항공우주, 반도체 및 기타 산업 분야에서 사용됩니다.
