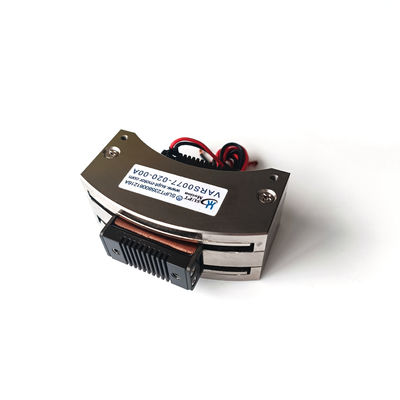

VARS0077 회전 음성 코일 모터 고 가속 0.77Nm 20도 스윙 액추에터
제품 상세 정보
| 피크 토크 | 0.77Nm | 모터 유형 | 로터리 보이스 코일 모터(스윙형) |
|---|---|---|---|
| 역기전력 상수 | 0.24V/m/초 | 맥스 전압 | 6.7 Ｖ |
| 코일 무게 | 66 Ｇ | 서비스 수명 | 10,000 시간 |
| 총 뇌졸중 | 20도 | 치수 길이x폭x높이 | 75x50x30mm |
| 25C에서의 연속 토크 | 0.63Nm | 재료 | 알루미늄 합금 |
| 제품 모델 | VARS0077-020-00A | ||
| 강조하다 | 고 가속 단시간 스윙 모터,빠른 반응 양방향 오시슬레이션 액추에이터,낮은 관성 이동 코일 회전 모터 |
||
제품 설명
제품 개요
VARS0077-020-00A는 SUPT MOTION에서 제조한 고가속 스윙형 회전 보이스 코일 모터로, 짧은 스트로크에서 매우 빠른 각도 변위를 요구하는 애플리케이션에 적합합니다. 25°C에서 이 스윙형 보이스 코일 모터는 0.77 N·m의 피크 토크와 0.63 N·m의 연속 토크를 제공하며, 총 스트로크는 20도이고 최대 구동 전압은 6.7V입니다.
이동 코일의 무게는 66그램이며, 전체 치수는 75 × 50 × 30밀리미터입니다. 직접 구동 설계는 코일이 유일한 이동 부품임을 의미합니다. 전기 입력과 기계 출력 사이에 기어, 벨트 또는 브러시가 없으므로 모든 암페어 전류는 전송 시스템 지연의 영향을 받지 않고 직접 토크로 변환됩니다.
이 스윙 액추에이터는 처리량이 중요한 짧고 빠르며 매우 반복적인 동작을 위해 설계되었습니다. 높은 피크 토크와 중간 질량의 조합은 픽앤플레이스 메커니즘, 정렬 게이트 및 스캐닝 요소를 밀리초 단위로 각 사이클을 완료할 수 있도록 하는 각도 가속을 가능하게 하며, 견고한 알루미늄 하우징은 고속 작동 중 부품의 강성을 보장합니다.
솔루션
빠른 생산 기계는 종종 너무 느리게 움직이거나 각 단계 후에 공진하는 액추에이터로 인해 사이클 시간을 잃습니다. 공압 패들, 스테퍼 및 기어박스가 있는 소형 DC 모터는 모두 기계가 분당 수행할 수 있는 작업 수를 제한하는 유연성과 안정화 지연을 추가합니다.
VARS0077-020-00A는 고가속 보이스 코일 토폴로지로 문제를 해결합니다. 토크 대 전류 비율이 일정하고 로터 관성이 낮기 때문에 모터를 공격적인 전류 프로파일로 구동하여 빠르게 가속하고 즉시 역회전하며 약간의 오버슈트로 목표 지점에 정지할 수 있습니다. 20도 스트로크는 편향 거울, 정렬 플랩, 텐셔너 및 두세 위치 사이를 이동하는 유사한 메커니즘에 실용적인 이동 거리입니다.
기계적 감속이 없다는 것은 진동을 유발하는 백래시가 없고 수백만 사이클 동안 성능이 저하될 윤활 부품이 없다는 것을 의미합니다. 연속 서비스에서 모터는 0.63 N·m 연속 토크 범위 내에서 작동하며, 알루미늄 프레임을 통한 짧은 열 경로는 권선 온도를 제어합니다. 엔지니어는 표준 서보 드라이버와 쉽게 통합할 수 있는 빠르고 반복 가능하며 유지 보수가 필요 없는 회전 축을 얻습니다.
사양
| 매개변수 | 값 |
|---|---|
| 제품 모델 | VARS0077-020-00A |
| 모터 유형 | 회전 보이스 코일 모터 (스윙형 액추에이터) |
| 피크 토크 | 0.77 N-m |
| 25°C에서의 연속 토크 | 0.63 N-m |
| 총 스트로크 | 20도 |
| 최대 전압 | 6.7 V |
| 역기전력 상수 | 0.24 V/m/s |
| 코일 무게 | 66 g |
| 길이 | 75 mm |
| 너비 | 50 mm |
| 높이 | 30 mm |
| 재질 | 알루미늄 합금 |
| 서비스 수명 | 10,000 시간 |
| 보증 | 1년 |
| 제품 모델 | 피크 토크 (N-m) |
C연속토크 25°C에서(N-m) |
총 스트로크 도 ( mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
코일 무게(g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ₩240 | \ | 78 |
응용 분야
일반적인 용도로는 레이저 가공의 고주파 편향 거울, 인쇄 및 포장 라인의 진동 요소, 고속 정렬 게이트, 피더 셔틀 및 측정 위치 사이를 빠르게 이동해야 하는 테스트 프로브가 있습니다. 이 액추에이터는 반도체, 자동차, 산업 및 항공 우주 분야 전반에 걸쳐 회전 밸브 및 댐핑 액추에이터, 회전 위치 시스템 및 비행 제어 액추에이터에서도 마찬가지로 사용됩니다.
이러한 각 응용 분야에서 20도 스트로크는 레버, 베인 또는 거울을 유용한 범위로 이동시키기에 충분하며, 높은 가속도는 명령 간의 데드 타임을 매우 짧게 유지합니다. 이 장치는 또한 제로 백래시 구조가 기계적 연결의 수명을 단축시키는 충격과 마모를 피하는 디더링 및 진동 취소와 같은 연속 진동 작업에서도 잘 작동합니다. 맞춤형 스트로크 제한, 코일 전압 및 장착 인터페이스는 OEM 제조업체를 위해 설계될 수 있습니다.
자주 묻는 질문
Q1: VARS0077-020-00A는 얼마나 빠르게 움직일 수 있습니까?
0.77 N·m의 피크 토크가 66g 코일을 구동하여 액추에이터는 매우 높은 각도 가속을 달성하며, 일반적인 짧은 스트로크 이동은 전류 모드 서보 드라이버와 함께 사용할 때 낮은 밀리초 범위에서 안정화됩니다.
Q2: 총 스트로크는 얼마입니까?
표준 총 스트로크는 20도입니다. 더 작은 이동 거리 또는 정의된 중심 위치가 필요한 애플리케이션의 경우 기계적 끝 스토퍼와 컨트롤러 기반 각도 제한을 제공할 수 있습니다.
Q3: 연속 진동으로 실행할 수 있습니까?
예. 25°C에서 0.63 N·m의 연속 토크 정격 내에서 연속 양방향 진동이 허용되며, 이는 과열 없이 디더링, 스캐닝 및 진동 감쇠 작업을 포함합니다.
Q4: 이 모터에 백래시가 없는 이유는 무엇입니까?
코일은 자기장 내부에서 출력을 직접 구동하므로 설계에 기어, 벨트 또는 커플링이 포함되어 있지 않습니다. 따라서 기계적 백래시와 코깅 토크는 조정이 아닌 구조에 의해 제거됩니다.
Q5: 어떤 배송 및 지원 옵션을 사용할 수 있습니까?
최소 주문 수량은 1개입니다. 샘플은 3-5 영업일 이내에 배송되며 생산 주문은 15-25일 이내에 배송됩니다. SUPT MOTION은 OEM 프로젝트를 위한 드라이버 사용자 가이드 및 맞춤화 서비스를 제공합니다.
