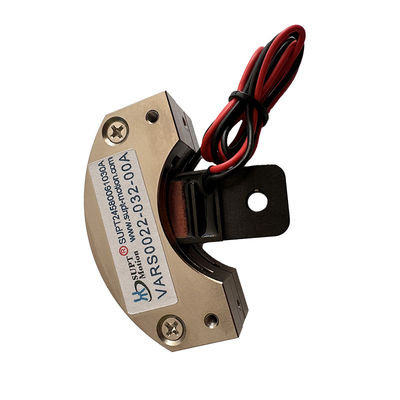

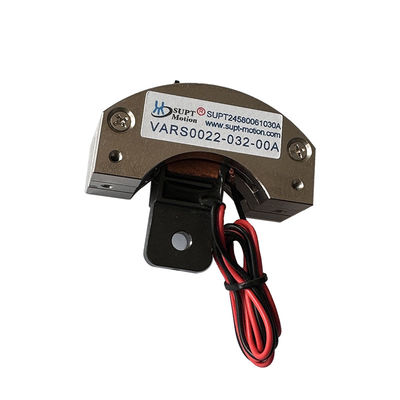

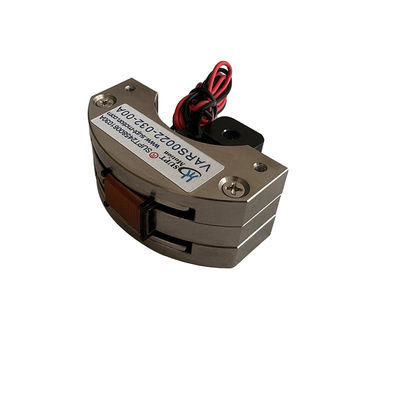

VARS0022 마이크로 사이즈 로터리 보이스 코일 모터 고안정성 0.22Nm 32도 액추에이터
제품 상세 정보
| 피크 토크 | 0.22Nm | 모터 유형 | 로터리 보이스 코일 모터(스윙형) |
|---|---|---|---|
| 역기전력 상수 | 0.16V/m/초 | 맥스 전압 | 15.5 Ｖ |
| 코일 무게 | 21.5G | 서비스 수명 | 10,000 시간 |
| 총 뇌졸중 | 32 도 | 치수 길이x폭x높이 | 60x60x36mm |
| 25C에서의 연속 토크 | 0.12Nm | 재료 | 알루미늄 합금 |
| 제품 모델 | VARS0022-032-00A | ||
| 강조하다 | 마이크로 사이즈 로터리 보이스 코일 액추에이터,고안정성 컴팩트 각도 위치 결정,고속 응답 경량 스윙 모터 |
||
제품 설명
제품 개요
VARS0022-032-00A는 SUPT MOTION에서 선보인 콤팩트 스윙형 회전 음성 코일 모터로, 밀폐된 공간에서 정확한 각색 위치를 위해 특별히 설계되었습니다. 25 ° C에서,이 회전 음성 코일 모터는 0의 최고 토크를 제공합니다.22 N·m 및 0.12 N·m의 연속 토크로 32도 전체 이동 범위에서 최대 드라이브 전압 15.5V
크기는 60 × 60 × 36mm에 불과하며 움직이는 코일 무게는 21.5g에 불과하며, 이 모터는 현재 기기급 애플리케이션에 사용할 수있는 가장 가벼운 각도 제한 로터리 액추에이터 중 하나입니다.직접 구동 설계 덕분에, 로터는 현재 명령에 즉각적으로 반응하고 기어 모터에서 일반적인 반작용 문제로부터 자유로울 수 있습니다.
토크는 전류와 함께 선형적으로 증가하고 브러쉬 마모가 없기 때문에, 이 음성 코일 액추에터는 10,000시간의 명목 사용 기간 동안 부드럽고 반복 가능한 움직임을 제공합니다.알루미늄 합금 하우징은 우수한 열 방출을 제공하고 산업 및 실험실 환경에서 코일 및 자석 조립을 보호합니다..
해결책
컴팩트 기기의 설계자는 종종 광학 부품이나 센서 옆에 장착 할 수 있을 만큼 작지만 측정 중에 각도를 유지할 수 있을 만큼 안정적인 회전 플랫폼을 필요로 합니다.마이크로 스테퍼 모터는 무게를 추가 할뿐만 아니라 지속적인 보유 전류를 소비하고 민감한 유료에 방해하는 코깅 파장을 생성합니다..
VARS0022-032-00A는 대안을 제공합니다: 내장되어 있으며 매우 안정적인 마이크로 액추에터. 코일은 직접 자기장 내에서 구동됩니다. 따라서 모터는 제로 역반응과 제로 보유 토크가 있습니다.낮은 움직이는 질량은 충분히 높은 기계적 공명 주파수를 보장합니다., 빠르고 잘 완화 된 평형 상태 응답을 가능하게합니다. 유지 톱크는 전자기적으로 제공되며 유지하려면 중대 한 연속 전류 만 필요합니다.기계적 제동이 필요없이 시스템이 딱딱한 각성 잠금을 달성 할 수 있도록.
이 솔루션은 엔지니어들이 세 가지 구성 요소만 사용해서 매우 안정적인 각 위치 순환을 만들 수 있게 해줍니다. 액추에터, 전류 증폭기, 각 센서입니다.예측 가능한 토크 상수는 조정 프로세스를 단순화합니다.그리고 프로젝트가 확장됨에 따라 동일한 제어 코드를 다른 크기의 VARS 랙에 재사용할 수 있습니다.현대 광학 및 시험 장비의 정확성 기대에 부응할 수 있는 유지보수 없는 운동 축.
사양
| 매개 변수 | 가치 |
|---|---|
| 제품 모델 | VARS0022-032-00A |
| 모터 타입 | 로터리 음성 코일 모터 (스윙 타입 액추에터) |
| 피크 토크 | 0.22 N-m |
| 25 °C의 연속 모턴트 | 0.12 N-m |
| 전체 스트로크 | 32도 |
| 최대 전압 | 15.5V |
| 역 EMF 상수 | 0.16 V/m/s |
| 코일 무게 | 21.5g |
| 길이 | 60mm |
| 너비 | 60mm |
| 높이 | 36mm |
| 소재 | 알루미늄 합금 |
| 봉사 생활 | 101000시간 |
| 보증 | 1년 |
| 제품 모델 | 피크 토크 (N-m) |
C오티누오스토크 25°C ((N-m) 에서 |
전체 스트로크 학위 ( mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | \ | 78 |
적용
이 마이크로 크기의 로터리 음성 코일 모터는 보드 공간이 밀리미터로 측정되는 응용 프로그램에 적합합니다: 광적 필터 바퀴, 소형 기말 안정기, 자동 초점 보조 메커니즘,프린트 헤드 조절기 및 콤팩트 밸브 포지셔너또한 반도체 처리 도구, 실험실 자동화 및 높은 안정성을 가진 작고 깨끗한 각 단계가 필요한 의료 기기에도 사용됩니다.
32도 이동은 대부분의 센서 정렬 및 스위칭 메커니즘에 필요한 스웨이를 커버하고, 가벼운 코일은 이웃 구성 요소를 흔들지 않는 부드럽고 흔들림 없는 움직임을 가능하게합니다.회전 밸브 및 완압 응용 프로그램에서 모터는 부드러운 토크 변형을 제공합니다, 그리고 회전 위치 시스템에서는 정밀한 제한된 각도 지표로 작용합니다. 다른 발자국을 필요로하는 고객에게,SUPT MOTION은 미니어처에서 높은 토크 산업 클래스까지 프레임 크기에서 동일한 스윙 타입 음성 코일 기술을 제공합니다..
FAQ
Q1: VARS0022-032-00A가 얼마나 콤팩트할까요?
외부 프레임의 크기는 60 × 60 × 36mm이고 움직이는 코일은 무게는 21.5g에 불과하므로 휴대용 기기에 설치하기에 적합합니다.광학 모듈 및 컴팩트 자동화 집합체.
Q2: 고정된 각도에서 이 모터를 안정적으로 만드는 것은 무엇일까요?
높은 안정성은 직접 구동 음성 코일 디자인에서 나옵니다. 토크는 전류에 비례합니다. 구동 경로에는 마찰이나 역작용이 없습니다.그리고 낮은 관성 코일은 servo 루프를 제한 주기가 없거나 드리프트없이 명령 각을 단단히 유지하도록 허용.
Q3: 모터가 계속 오시슬레이 할 수 있습니까?
예. 25 °C에서 0.12 N · m의 연속 모멘트 용량 내에서 작동기는 스캔, 디터링 또는 펌핑 작업을 위해 연속적인 양방향 진동으로 작동 할 수 있습니다.사용기간을 제한하기 위해 붓이 착용되지 않는.
Q4: 어떤 피드백 장치를 사용해야 합니까?
광적 인코더, 자기 인코더 또는 용량 센서는 필요한 해상도에 따라 출력 샤프에 장착 될 수 있습니다. 액추에이터 자체는 깨끗한 선형 장치처럼 행동합니다.그래서 대부분의 표준 세르보 튜닝 방법이 적용됩니다.
Q5:이 모델에 맞춤형이 있습니까?
그래, 스트로크 앵글, 드라이브 전압, 코일 종료, 샤프트 세부 사항 및 장착 구멍은 OEM 프로그램에 적응할 수 있습니다.최소 주문은 1 조각이며 샘플은 일반적으로 3-5 일 이내에 배송됩니다..
