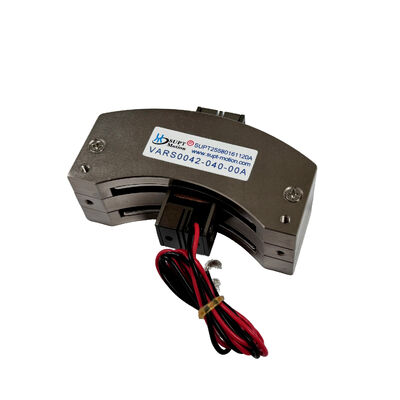

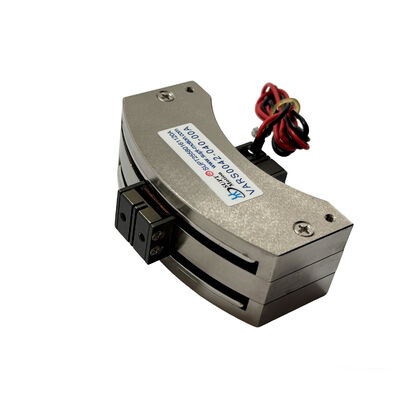

VARS0042 로터리 보이스 코일 모터 고속 미러 제어 0.42Nm 40도 액추에이터
제품 상세 정보
| 피크 토크 | 0.42Nm | 모터 유형 | 로터리 보이스 코일 모터(스윙형) |
|---|---|---|---|
| 역기전력 상수 | 0.12V/m/초 | 맥스 전압 | 3.5 Ｖ |
| 코일 무게 | 38 Ｇ | 서비스 수명 | 10,000 시간 |
| 총 뇌졸중 | 40도 | 치수 길이x폭x높이 | 82 x 53.6 x 30.3mm |
| 25C에서의 연속 토크 | 0.38Nm | 재료 | 알루미늄 합금 |
| 제품 모델 | VARS0042-040-00A | ||
| 강조하다 | 고속 미러 제어 갈보 액추에이터,고안정성 제한 각도 위치 결정,저전압 직접 구동 스윙 모터 |
||
제품 설명
제품 개요
VARS0042-040-00A는 SUPT MOTION이 직접 구동, 각계 제한 동작을 위해 개발한 스윙 타입 회전 스윙 모터이다. 25 °C에서 이 스윙 타입 스윙 스윙 모터는 0의 최고 토크를 제공한다.42 N·m 및 연속 토크 0.38 N·m 총 스코트 범위 40도, 최대 명소 드라이브 전압은 3.5V에 불과합니다.
움직이는 코일은 무게는 38 그램에 불과하며, 기어, 벨트 또는 브러쉬가 필요하지 않고 자기장에 회전합니다. 결과적으로 출력 샤프트는 드라이브 전류에 거의 즉시 반응합니다.그리고 기계적인 반작용이 없습니다.그 프레임 크기는 82 × 53.6 × 30.3 밀리미터이며, 컴팩트 광학 모듈과 스캔 머리에 설치될 수 있습니다.
이 스윙 액추에이터는 각계 제한 모터 원리에 기반합니다. 생성되는 모터는 코일 전류에 비례합니다.장치에 내재된 직선적 특성을 부여하여 제어하기 쉽고 콩킹 효과가 없습니다..
해결책
빔 스티어링 및 스캐닝 시스템은 각성 동작 장치에 엄격한 요구 사항을 요구합니다. 거울은 명령 된 위치에 신속하게 도달하고, 흔들림없이 정착해야합니다.그리고 레이저 작동 동안 높은 안정성으로 각도를 유지갈바노미터 컨트롤러에 사용되는 스위칭 주파수에서, 기어 모터와 스테퍼 드라이브는 종종 역반응, 공명 및 과열과 같은 문제에 직면합니다.
VARS0042-040-00A는 프레임 없는 음성 코일 구조로 이러한 요구 사항을 충족합니다.이 스윙 액추에터는 그 크기에 비해 매우 높은 가속을 달성하고, 현재 모드 드라이버와 함께 사용할 때 몇 밀리 초 이내에 목표 각도에 도달 할 수 있습니다.
기계적 감축 메커니즘이 없기 때문에 반작용은 0입니다. 한편, 3.5 V의 낮은 코일 전압은 전력 소비를 낮게 유지합니다.연속 스캔 도중 모터가 냉각되도록 하는 것.
시스템 설계자는 인코더 또는 용량 센서를 사용하여 액추에이터의 닫힌 위치에 있는 루프를 닫을 수 있습니다.따라서 전체 40도 범위에서 부드럽고 반복 가능한 각 움직임을 달성선형 토크 특성은 세르보 튜닝 프로세스를 단순화하고 복잡한 보상 테이블의 필요성을 제거합니다.따라서 고속 미러 제어 애플리케이션의 개발 시간을 줄입니다..
사양
| 매개 변수 | 가치 |
|---|---|
| 제품 모델 | VARS0042-040-00A |
| 모터 타입 | 로터리 음성 코일 모터 (스윙 타입 액추에터) |
| 피크 토크 | 0.42 N-m |
| 25 °C의 연속 모턴트 | 0.38 N-m |
| 전체 스트로크 | 40도 |
| 최대 전압 | 3.5V |
| 역 EMF 상수 | 0.12 V/m/s |
| 코일 무게 | 38g |
| 길이 | 82mm |
| 너비 | 53.6mm |
| 높이 | 30.3mm |
| 소재 | 알루미늄 합금 |
| 봉사 생활 | 101000시간 |
| 보증 | 1년 |
| 제품 모델 | 피크 토크 (N-m) |
C오티누오스토크 25°C ((N-m) 에서 |
전체 스트로크 학위 ( mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | \ | 78 |
적용
VARS0042-040-00A는 일반적으로 레이저 표시 및 조각을 위한 갈바노미터 스캐너를 포함한 다양한 유형의 레이저 기술 장비에 거울 위치 작동 장치로 설치됩니다.레이저 절단 및 용접용 빔 스티어링 장치, 광학 스위치, 그리고 LiDAR 스티어링 모듈. 그것의 넓은 40도 스트로크와 낮은 드라이브 전압은 또한 반도체, 자동차, 산업,로터리 밸브 및 덤핑 액추에이터로 사용하기 위한 항공우주 산업, 회전 위치 시스템, 비행 제어 작동 장치.
위의 모든 응용 프로그램에서 이 액추에이터는 동일한 장점을 제공합니다. 밀리 초 수준 안정화 시간으로 빠른 거울 제어,외부 진동에 견딜 수 있는 안정적인 유지 토크, 그리고 광학 벤치 레이아웃을 단순화 하는 컴팩트 인 몸. 모터는 연속 토크 등급 내에서 지속적인 양방향 진동을 견딜 수 있습니다.그리고 스캐닝 애플리케이션. SUPT MOTION는 OEM의 스트로크 제한, 추진력, 케이블 길이 및 볼륨 프로젝트에 대한 장착 기하학을 사용자 정의하는 것을 지원합니다.
FAQ
Q1: 이 회전 음성 코일 모터의 총 스코드는 얼마입니까?
VARS0042-040-00A는 총 40도 도중을 제공합니다. 더 작은 작업 범위가 필요한 애플리케이션을 위해 기계적 이동이 줄이거나 전기 각도가 컨트롤러에 의해 제한 될 수 있습니다.
Q2: 이 모터는 빠른 스티어링 미러를 작동시킬 수 있습니까?
네, 직동 스핀 들과 38g의 움직이는 질량은 매우 짧은 기계적 시간 상수를 제공합니다.레이저 스캔 및 빔 안정화 시스템에서 반복 가능한 빠른 거울 제어가 가능합니다..
Q3: 왜 최고 전압이 3.5V밖에 안되는 걸까요?
코일은 민감한 광 장비의 열과 전자기 간섭을 최소화하기 위해 저전압, 고전류 작동을 위해 롤링됩니다. 간단한 선형 증폭기 또는 PWM 드라이버는 3로 등급됩니다.5V와 필요한 피크 전류는 충분합니다, 그리고 SUPT MOTION는 운전자 선택에 대해 조언 할 수 있습니다.
Q4: 이 액추에터는 역반응이나 콩징을 가지고 있나요?
아니, 스필과 출력 사이에 기어, 벨트 또는 다른 전송 요소가 없으므로 역반응과 톱크는 구조적으로 제거됩니다.위치 반복성은 피드백 센서와 기계적 장착에 의해 제한됩니다.
Q5: 주문 및 사용자 정의 조건은 무엇입니까?
최소 주문량은 1개이고, 샘플은 3-5일 안에 배달되고, 대량 생산은 15-25일 안에 이루어집니다.케이블 및 장착 크기는 OEM 프로젝트를 위해 사용자 정의 할 수 있습니다..
