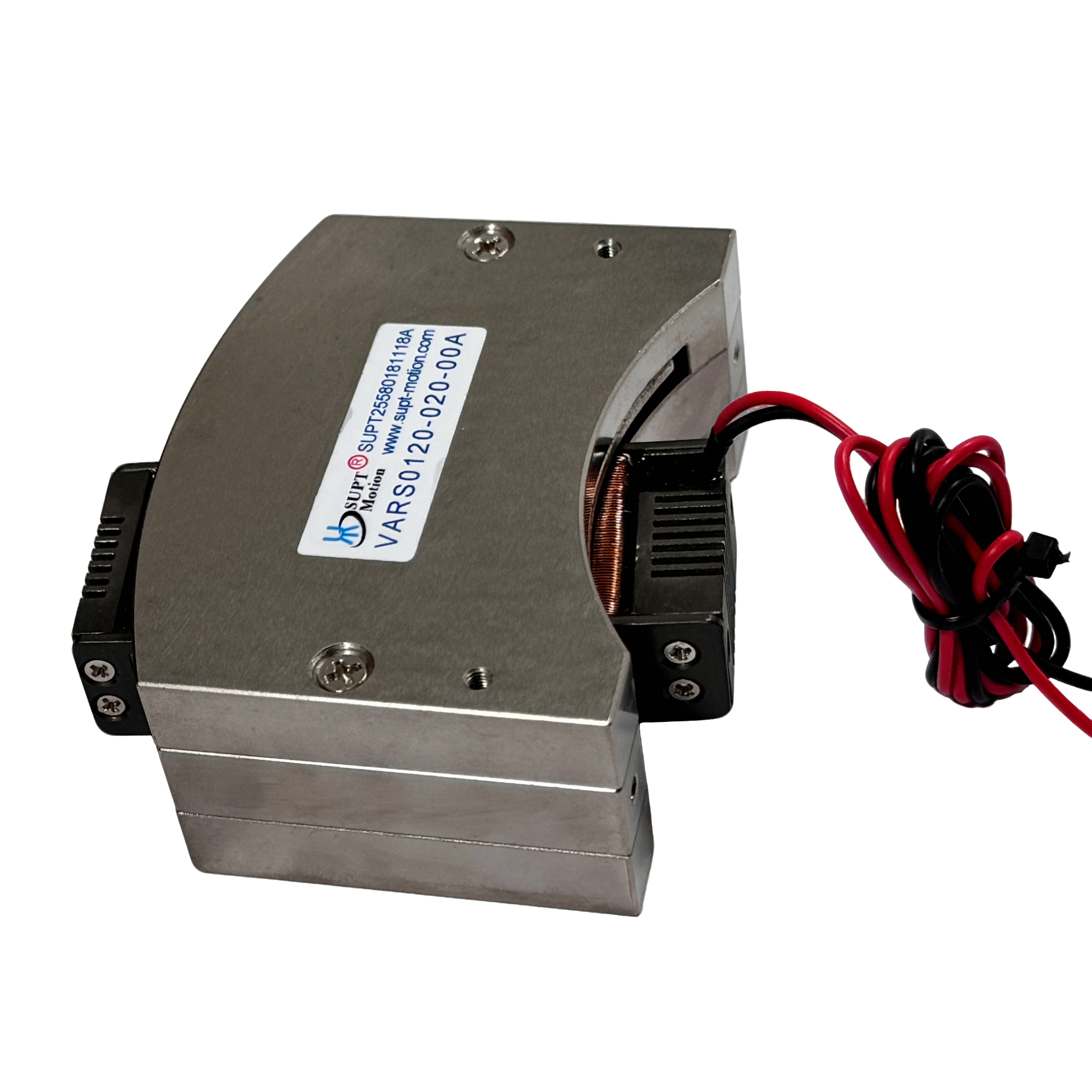

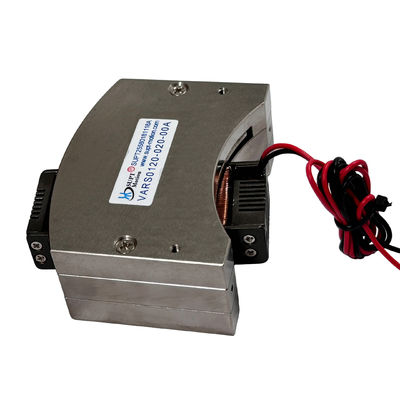

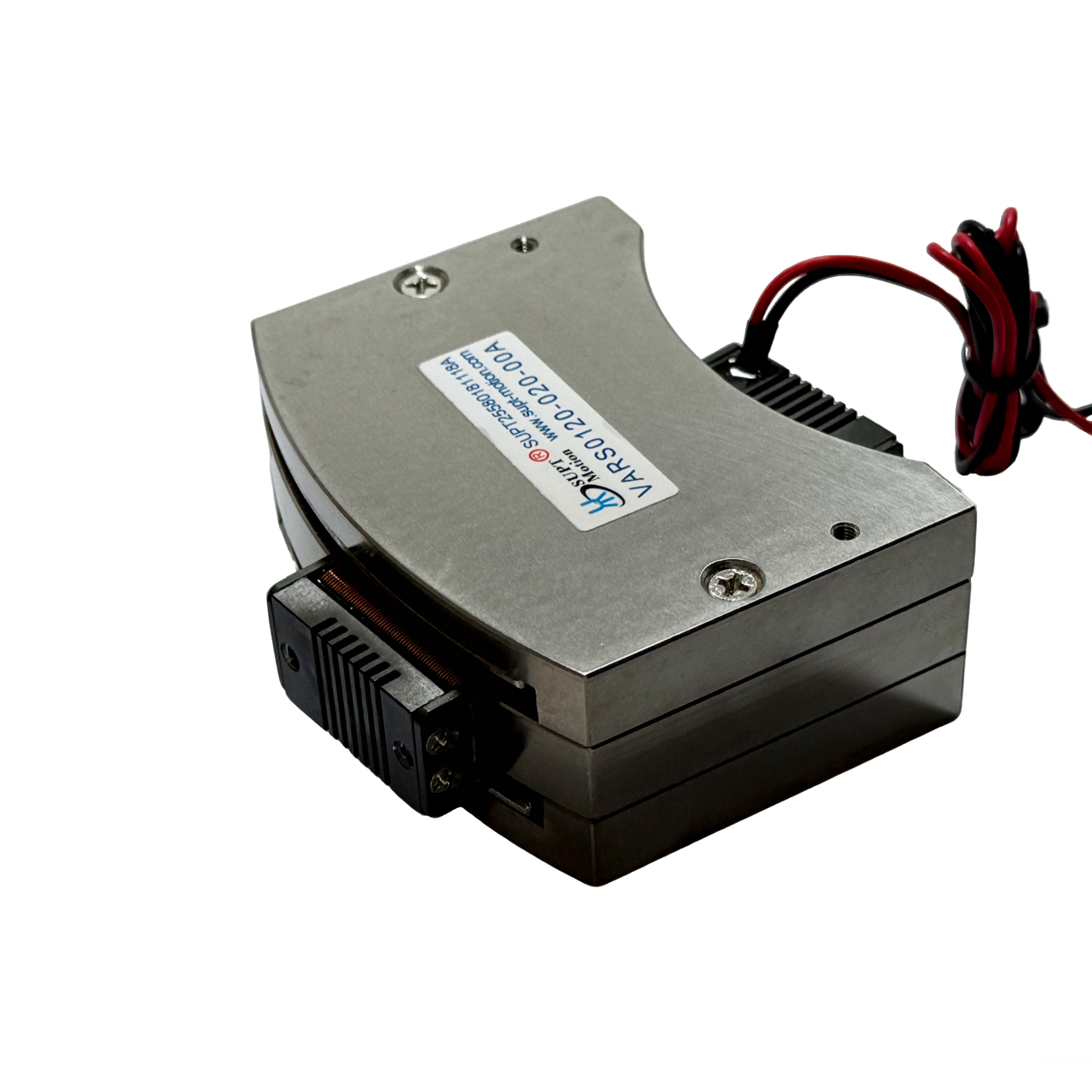

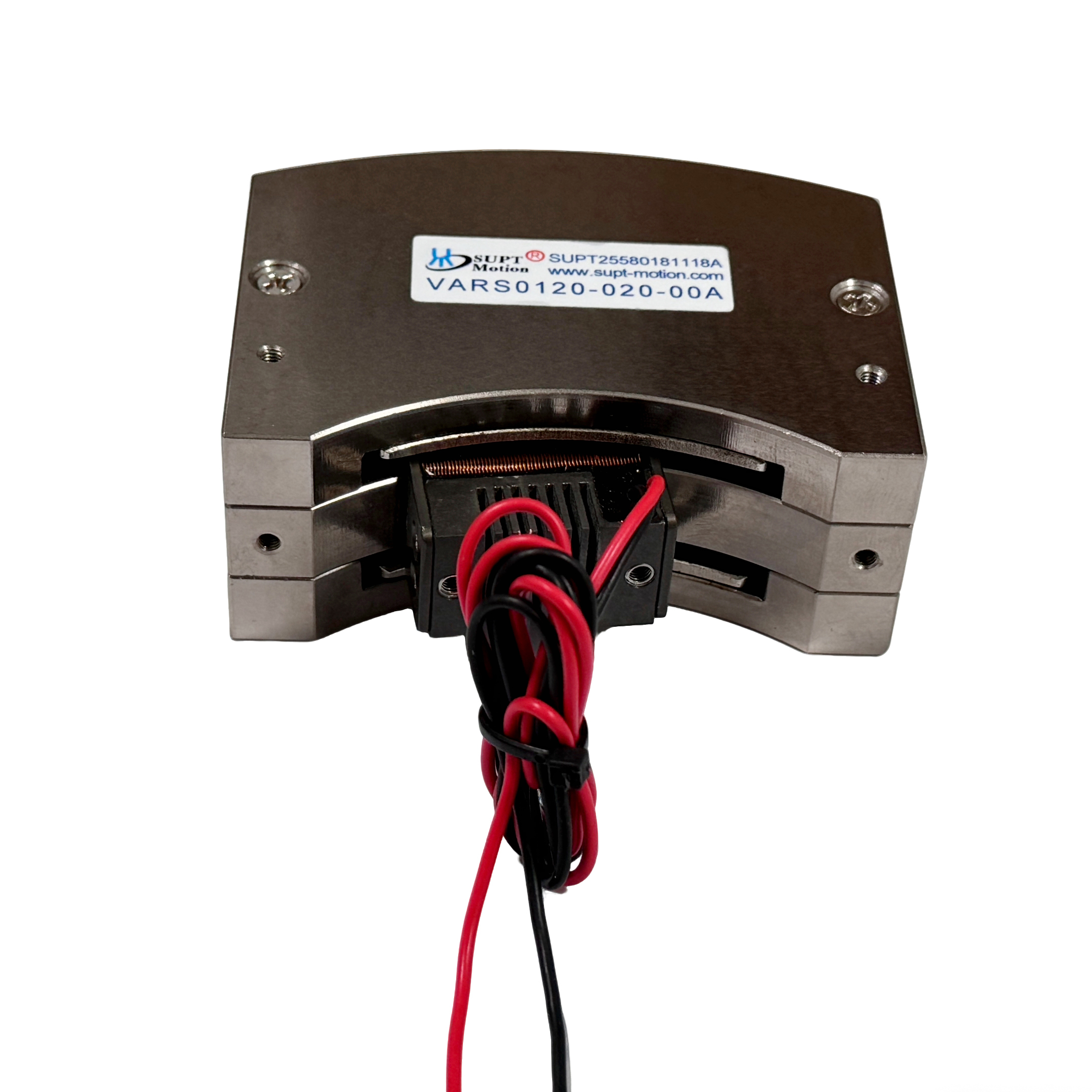

VARS0120 회전 음성 코일 모터 고 가속 제로 역반응 1.2Nm

제품 개요

VARS0120-020-00A 회전 음성 코일 모터는 SUPT MOTION VARS 시리즈의 고 가속 오스실레이션 액추에이터입니다. 25 ° C에서이 액추에이터는 1의 최고 토크를 제공합니다.2 N·m 및 연속 토크 0.5 N·m 총 스코트 범위 20도, 최대 구동 전압 8.4V
음성 스필 무게는 65g에 불과하며 모터 하우스는 81 × 73.4 × 32mm를 측정합니다. 높은 토크와 낮은 이동 질량의 조합은 우수한 각속도를 생성합니다.액추에이터가 몇 밀리 초 이내에 명령 위치에 도달 할 수 있도록직동 음성 스필 디자인은 기어와 전송 구성 요소를 제거하여 제로 역반응, 제로 콕링 효과 및 높은 주파수에서 부드러운 양방향 움직임을 초래합니다.
이 회전 음성 코일 모터는 공격적인 점에서 지점 이동, 빠른 안정화 및 높은 반복성을 필요로하는 응용 프로그램에 특별히 설계되었습니다.셔터 드라이브VARS0120-020-00A는 알루미늄 합금 구조를 갖추고 있으며, 10,000시간의 정량 사용시간을 가지고 있으며, 유지보수 없이 작동합니다.컴팩트 모션 시스템에 세르보급 동적 성능을 제공합니다..

해결책

고속 자동화 는 빠른 가속, 빠른 안정화, 기계적 오류 없이 정확한 반복성 을 갖춘 액추에이터 를 필요로 한다.반발, 그리고 준수, 모두 동적 성능을 저하시킨다.VARS0120-020-00A는 낮은 질량의 코일에서 토크를 직접 생성하는 직접 드라이브 회전 음성 코일 모터를 사용하여이 문제를 해결합니다..
높은 가속 능력은 픽 앤 플라스 및 분류 장비의 사이클 시간을 단축시키며, 제로 역반응 디자인은 모든 움직임에 따라 명령된 각도로 정밀하게 멈추는 것을 보장합니다.모터가 cogging 토크가 없기 때문에, 움직임은 매우 낮은 속도에서도 예외적으로 부드럽게 유지되며, 따라서 정밀 메커니즘의 위치 안정성을 향상시킵니다.
전류와 토크 사이의 선형 관계는 제어 소프트웨어를 단순화합니다. 표준 서보 드라이브 또는 간단한 전류 증폭기는 힘, 속도 또는 위치 모드에서 모터를 구동 할 수 있습니다.전통적인 회전 서보 시스템과 비교하면, 이것은 엔지니어링 노력을 줄이고 구성 요소의 수를 최소화합니다.견고한 알루미늄 프레임과 밀폐 코일 조립은 또한 먼지와 진동과 함께 산업 환경에 적합한이 액추에이터를 만든다.

사양

적용

높은 가속 특성은 자동 조립, 반도체 처리, 시험 및 검사 장비 및 짧은 주기가 중요한 다른 응용 프로그램에 적합합니다.전형적인 사용은 회전 인덱스 메커니즘을 포함합니다., 셔터 및 게이트 드라이브, 분류 낙하산, 동적 부하 시뮬레이션, 밸브 작동 및 비행 제어 시스템.액추에이터는 또한 빠른 양방향 움직임이 필요한 높은 주파수 스캔 및 dithering 작업에서 잘 수행시장은 반도체, 자동차, 산업 자동화 및 항공 우주를 포함합니다. OEM 통합을 위해 사용자 정의 스트록, 전압 및 장착 구성이 제공됩니다.

FAQ

Q1: 이 모터는 얼마나 빨리 가속할 수 있을까요?

65g의 낮은 움직이는 코일 질량과 1.2 N-m 최고 토크가 결합되어 매우 높은 각성 가속을 제공합니다. 전형적인 단계 및 정착 시간은 밀리초 범위입니다.부하 관성 및 드라이버 설정에 따라.

Q2: VARS0120-020-00A의 전체 도는 무엇입니까?

표준 전체 스트로크는 20도이다. VARS 시리즈 전체에서 6도에서 100도까지 스트로크 값이 제공됩니다.

Q3: 모터는 연속 오시슬레이션에 사용할 수 있습니까?

네, 직접 구동 설계는 연속 토크 등급 내에서 높은 주파수 양방향 오시슬레이션을 지원합니다. 스캔 및 디터링 애플리케이션에 적합합니다.

Q4: 어떤 운전자가 추천되나요?

PWM 서보 드라이버 또는 8.4 V 및 필요한 피크 전류를 지정 한 선형 전류 증폭기가 권장됩니다. SUPT MOTION은 응용 프로그램에 대한 드라이버 선택에 대해 조언 할 수 있습니다.

Q5: 이 모터는 산업용 환경에 적합합니까?

그래, 알루미늄 합금 프레임과 견고한 구조는 산업 자동화를 위해 설계됐고
