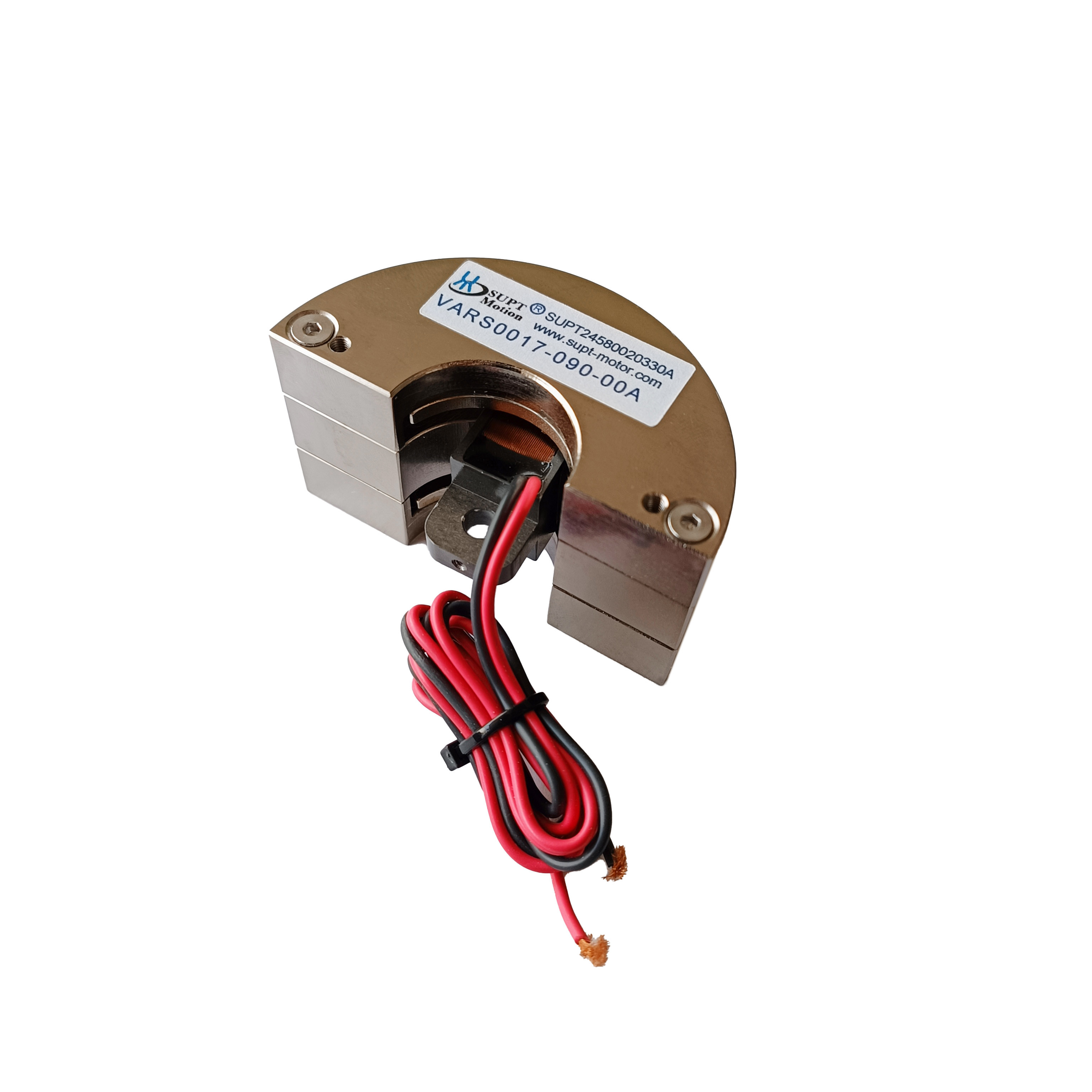

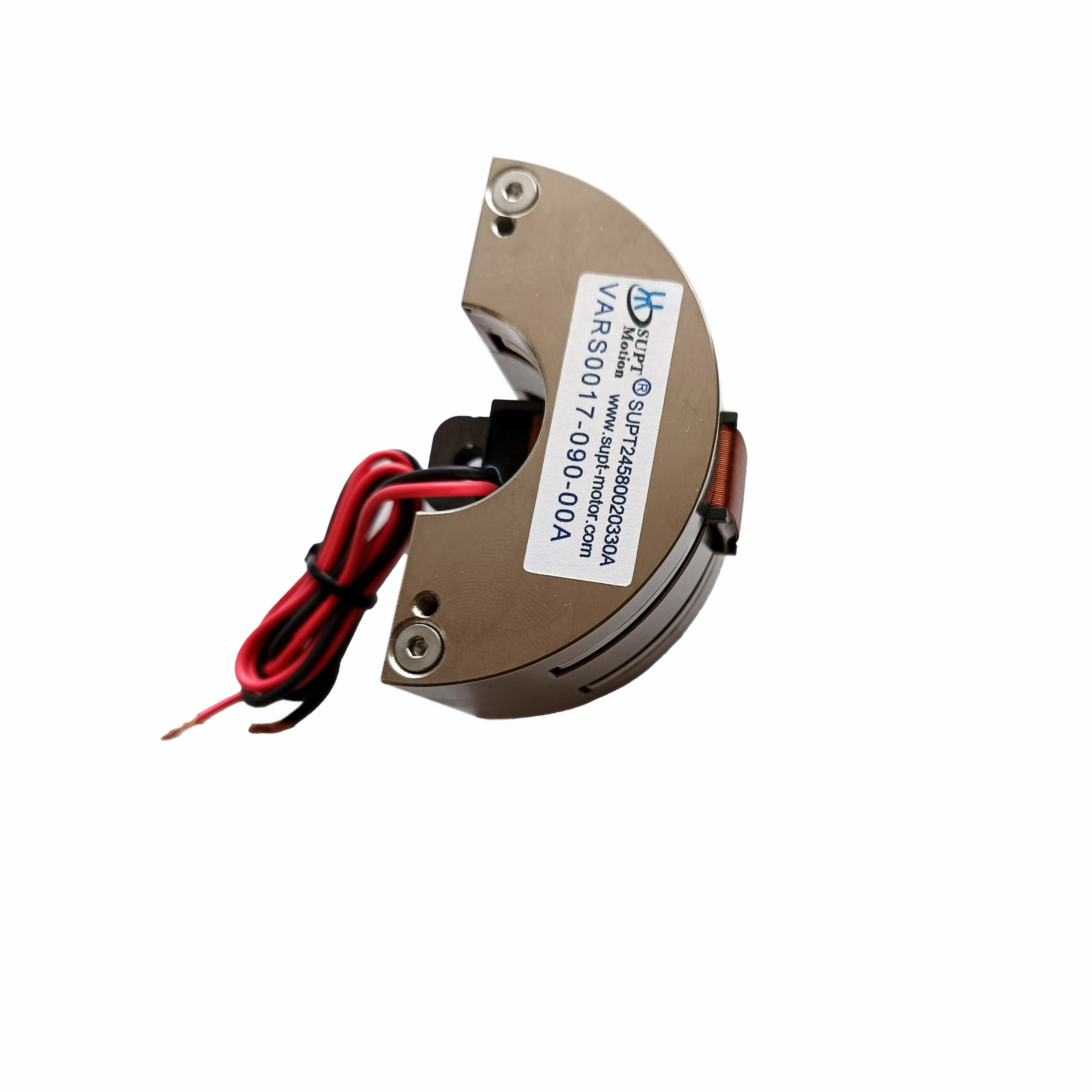

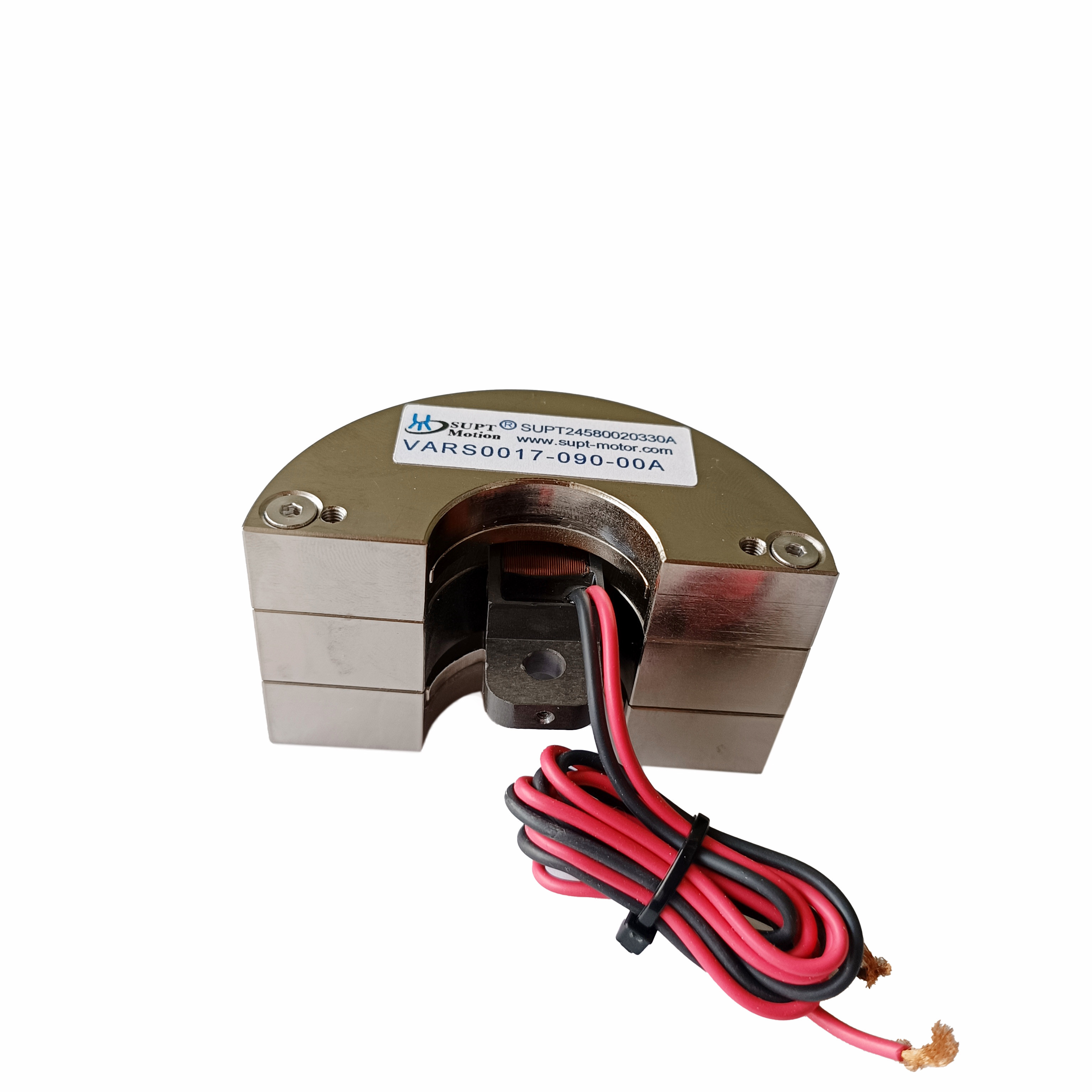

VARS0017 90도 회전 음성 코일 모터 빠른 반응 제로 역반응
제품 상세 정보
| 제품 모델 | VARS0017-090-00A | 모터 유형 | 로터리 보이스 코일 모터(스윙형) |
|---|---|---|---|
| 피크 토크 | 0.17Nm | 25C에서의 연속 토크 | 0.1Nm |
| 총 뇌졸중 | 90도 | 맥스 전압 | 11.1 Ｖ |
| 역기전력 상수 | 0.1V/m/s | 코일 무게 | 17.8g |
| 치수 길이x폭x높이 | 70x41.5x39mm | 재료 | 알루미늄 합금 |
| 서비스 수명 | 10,000 시간 | ||
| 강조하다 | 90도 회전 보이스 코일 모터,빠른 응답 로터리 보이스 코일 모터,제로 백래시 로터리 보이스 코일 모터 |
||
제품 설명
제품 개요
VARS0017-090-00A는 SUPT MOTION VARS 시리즈의 90도 회전 보이스 코일 모터로, 대각도 및 제한 각도 위치 지정을 위해 특별히 설계되었으며 빠른 응답과 제로 백래시를 특징으로 합니다. 25°C에서 최대 11.1V로 구동되는 이 회전 보이스 코일 모터는 전체 90도 스트로크 범위에서 0.17 N·m의 피크 토크와 0.1 N·m의 연속 토크를 제공합니다. 보이스 코일의 무게는 17.8g에 불과하며, 모터 하우징은 70 × 41.5 × 39mm입니다. 진동하는 보이스 코일 설계는 구동 전류를 회전 토크로 직접 변환하여 기어, 브러시 또는 기계적 변속기 없이 고주파 진동 기능과 매우 부드러운 움직임을 제공합니다. 이로 인해 액추에이터는 스캐닝 미러, 회전 스위치, 밸브 제어 및 대각도 이동과 정밀하고 반복 가능한 위치 지정의 조합이 필요한 기타 응용 분야에 이상적입니다. 10,000시간의 서비스 수명, 알루미늄 합금 구조 및 유지 보수가 필요 없어 VARS0017-090-00A는 스테퍼 모터 및 기어 서보 시스템의 안정적인 대안입니다.
솔루션
광각 위치 지정 작업은 일반적으로 스테퍼 모터 또는 기어 구동 시스템을 사용하여 수행되지만, 이는 백래시, 소음, 공진 및 누적 위치 지정 오류와 같은 문제를 야기할 수 있습니다. VARS0017-090-00A는 최대 90도의 스트로크를 갖춘 백래시 없는 직접 구동 솔루션을 제공합니다. 토크는 전류에 비례하므로 이 스윙 보이스 코일 모터는 선형 제어를 가능하게 하며 간단한 개방 루프 힘 모드로 구동하거나 인코더 또는 홀 센서와 함께 폐쇄 루프 위치 모드로 작동할 수 있습니다. 경량 코일 어셈블리는 스캐닝, 지터링 및 동적 감쇠 응용 분야에 중요한 고주파 양방향 움직임을 지원합니다. 제로 백래시는 출력 각도가 주어진 명령에 대해 일관되게 유지되도록 하여 반복성을 개선하고 안정화 시간을 줄입니다. 기어리스 설계는 윤활 및 기어 마모의 필요성을 제거하여 총 소유 비용을 절감합니다. 시스템 설계자는 대량 생산 준비가 된 이 컴팩트하고 설치 및 제어가 용이한 액추에이터의 이점을 누릴 수 있습니다. 스윙 보이스 코일 모터는 정격 토크에서 연속적으로, 피크 토크에서 간헐적으로 작동할 수 있어 설계자에게 까다로운 듀티 사이클을 위한 넓은 작동 창을 제공합니다.
사양
| 매개변수 | 값 |
|---|---|
| 제품 모델 | VARS0017-090-00A |
| 모터 유형 | 회전 보이스 코일 모터 (스윙형 액추에이터) |
| 피크 토크 | 0.17 N-m |
| 25°C에서의 연속 토크 | 0.1 N-m |
| 총 스트로크 | 90도 |
| 최대 전압 | 11.1 V |
| 역기전력 상수 | 0.1 V/m/s |
| 코일 무게 | 17.8 g |
| 길이 | 70 mm |
| 너비 | 41.5 mm |
| 높이 | 39 mm |
| 재질 | 알루미늄 합금 |
| 서비스 수명 | 10,000시간 |
| 보증 | 1년 |
응용 분야
90도 스트로크는 이 액추에이터를 회전 밸브 제어, 감쇠 액추에이터, 레이저 기술용 미러 위치 지정, 회전 위치 지정 시스템 및 비행 제어 액추에이터에 이상적입니다. 반도체, 자동차, 산업 및 항공 우주 산업, 그리고 빠르고 정밀한 각도 위치 지정이 필요한 테스트 및 측정 장비에 적용됩니다. 일반적인 용도로는 광 스위치 회전, 안테나 정렬, 유체 밸브 변조, 카메라 터렛 위치 지정 및 햅틱 피드백 메커니즘이 있습니다. 고주파 응답은 또한 능동 진동 취소 및 스캐닝 응용 분야를 지원합니다. 특정 OEM 시스템에 통합하기 위한 맞춤형 전압, 스트로크 및 인터페이스 옵션을 사용할 수 있습니다.
자주 묻는 질문
Q1: 이 모델의 각도 스트로크는 얼마나 됩니까?
총 스트로크는 90도이며, 이는 소형 VARS 시리즈에서 가장 넓은 표준 스트로크입니다. 요청 시 6도에서 100도까지 맞춤형 스트로크를 사용할 수 있습니다.
Q2: 모터가 고주파로 진동할 수 있습니까?
예. 낮은 질량의 이동 코일과 직접 구동 설계는 고주파 양방향 진동을 지원하여 모터를 스캐닝, 디더링 및 능동 감쇠 응용 분야에 적합하게 만듭니다.
Q3: 모터에 기어박스가 필요합니까?
아니요. 스윙 보이스 코일 모터는 직접 구동 액추에이터입니다. 기어박스가 필요 없으므로 시스템에 제로 백래시와 윤활이 필요 없습니다.
Q4: 어떤 피드백 옵션이 지원됩니까?
모터는 인코더, 홀 센서 또는 아날로그 위치 센서와 함께 사용하여 폐쇄 루프 위치 지정 시스템을 구축할 수 있습니다. 프레임은 고객 피드백 요소를 위한 장착 공간을 제공합니다.
Q5: 보증 기간은 어떻게 됩니까?
표준 보증 기간은 1년입니다. 통합 및 드라이버 선택에 대한 기술 지원은 SUPT MOTION 엔지니어링 팀에서 제공합니다.
