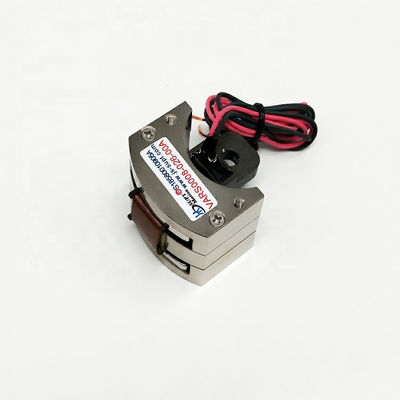

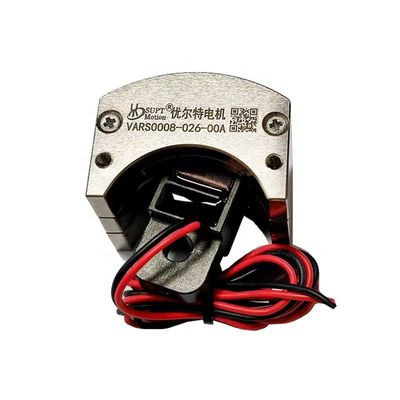

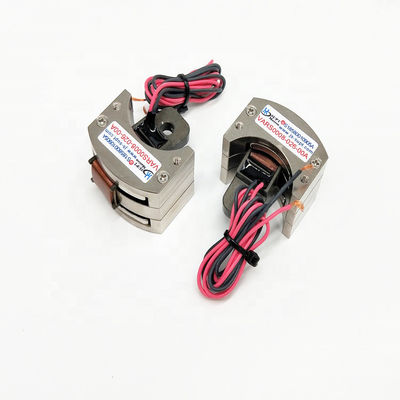

VARS0008 마이크로 사이즈 로터리 보이스 코일 모터 빠른 응답 제로 백래시 26도

제품 개요

VARS0008-026-00A 회전 음성 코일 모터는 정밀 각 제한 위치화를 위해 SUPT MOTION에 의해 개발된 스윙 타입 음성 코일 액추에이터입니다. 25 °C에서 총 26도 도동,최대 토크 0.08 N·m, 연속 토크 0.05 N·m, 최대 드라이브 전압 6.4 V
무게는 11.7g에 불과하며 전체 크기는 35 × 39.8 × 36.1mm이며, VARS 시리즈에서 가장 컴팩트한 회전 액추에이터 중 하나입니다.코일은 자기장 안에서 직접 움직이기 때문에, 벨트, 또는 브러쉬~이 회전 음성 코일 모터는 전류를 구동하기 위해 거의 즉각적으로 반응하고 반작용없이 작동합니다.
이 소형 설계는 광 모듈, 거울 위치 및 마이크로 밸브 시스템과 같은 전통적인 서보 모터 설치가 불가능한 응용 프로그램에 적합합니다.액추에이터는 10의 명목 서비스 수명,000시간, 윤활이나 주기적인 유지보수를 필요로 하지 않습니다.

해결책

전통적인 회전 모션 부품은 gigi DC 모터와 스테퍼 모터와 같은 문제로 고통 받고 있습니다. 반작용, 톱닝 토크, 마찰, 느린 반응,고주파 애플리케이션에서 위치 정밀도 및 동적 성능을 제한하는VARS0008-026-00A는 직접 드라이브 오시일팅 음성 코일 아키텍처를 사용하여 이러한 문제를 해결합니다.
출력 토크는 구동 전류에 비례하여 선형적이고 반복 가능한 힘 조절을 가능하게합니다.극히 낮은 이동 질량은 높은 가속과 밀리초 수준 반응 시간을 보장합니다.기계적 변속기 부품이 없기 때문에, 제로 역반응과 제로 톱크는 이 설계의 본질적인 특징입니다.그리고 최종 위치 해상도는 피드백 센서로만 제한됩니다.이 모터는 고주파, 연속적인 양방향 진동이 가능하여, 지터링, 스캔 및 활성 덤핑 작업에 적합합니다.
콤팩트 하우징은 공간에 제한된 제품에 대한 통합을 단순화하고, 낮은 인덕턴스 코일은 드라이브 전자 장치가 급속히 전류를 조절하여 부드러운,진동 없는 움직임결과적으로, 엔지니어들은 단순한 전류 증폭기와 위치 센서를 사용하여 고정밀, 고역학적 범위의 위치 순환을 만들 수 있습니다.전통적인 모터와 기어 조합과 비교하면이 솔루션은 시스템 비용을 줄이고 개발 시간을 단축하고 신뢰성을 향상시킵니다.

사양

적용

전형적인 응용 분야는 레이저 기술, 광 스캔 및 빔 스티어링 시스템, 회전 밸브 및 덤핑 액추에이터,회전 위치 테이블 및 비행 제어 작동 장치이 모터는 반도체, 자동차, 산업 및 항공 우주 산업, 의료 기기 및 실험실 자동화 분야에서 널리 사용됩니다.그 마이크로 크기와 빠른 반응은 미니어처 카메라 기말 안정화를위한 훌륭한 선택, 광학 스위치 위치, 프린트 헤드 조정 및 작은 봉투에 빠른, 역반응 없는 각 움직임을 필요로 하는 모든 메커니즘.드라이브 전압 및 장착 차원은 OEM 프로젝트에 사용할 수 있습니다..

FAQ

Q1: 이 회전 음성 코일 모터의 총 스코드는 얼마입니까?

VARS0008-026-00A는 총 26도 스트로크를 제공합니다. 스트로크 각도는 응용 요구 사항에 따라 사용자 정의 할 수 있습니다.

Q2: 왜 이 엔진은 반작용이 없나요?

모터는 직접 구동 구조를 사용 합니다. 코일은 기어나 변속기 부품 없이 자기장 안에서 직접 움직이기 때문에 기계적 역반응과 톱니가 완전히 제거 됩니다.

Q3: 모터의 사용 기간은 얼마입니까?

평상시 운용 조건 하에서 사용 기간은 1만 시간입니다. 브러쉬나 변속기 부품이 교체되지 않습니다.

Q4: 최소 주문량 및 배송 시간은 무엇입니까?

최소 주문 양은 1개입니다. 샘플 주문은 3~5일 이내에 배달되며, 대량 생산은 15~25일이 소요됩니다.

Q5: 모터는 내 제품에 맞게 사용자 정의 될 수 있습니까?

네. 스트로크 각, 드라이브 전압, 코일 저항, 케이블 길이 및 장착 차원은 모두 OEM 프로젝트를 위해 사용자 정의 할 수 있습니다. 맞춤형 솔루션을 위해 응용 프로그램 세부 정보를 제공하십시오.
