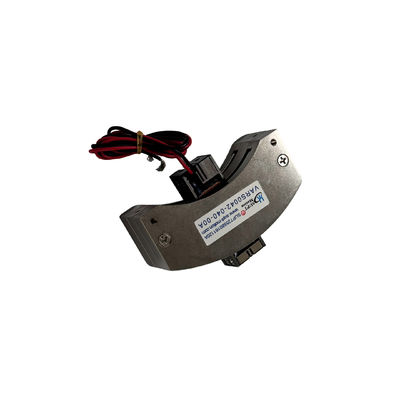

고토크 마이크로 로터리 보이스 코일 모터, 산업용 로봇 관절 구동 모듈용
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보호 기능 | 완전히 둘러싸여 있습니다 | 제품 모델 | VARS0077-020-00A |
|---|---|---|---|
| 피크 토크 | 0.77N.m | 모션 유형 | 로타리 |
| 연속 토크 | 0.63Nm | 작동 방법 | 보이스 코일 모터 |
| 하우징 재료 | 알류미늄 | 정류 | 브러시 |
| 맥스 전압 | 6.7V | 유형 | 소형 모터 |
| 총 뇌졸중도 | 20 |
제품 설명
제품 설명:
산업용 로봇의 관절 구동 요구 사항을 위해 개발된 고토크, 고정밀 회전 보이스 코일 모터는 최적화된 자기 회로 설계를 특징으로 하며, 토크 밀도를 30% 증가시키고 로봇 관절의 부하 지지 운동 요구 사항을 충족하기 위해 강력하고 부드러운 회전력을 제공합니다. 회전 보이스 코일 모터는 ±120° 각도 스윙과 정밀한 위치 지정을 지원하며, ±0.05°의 반복 위치 정확도와 히스테리시스가 없어 다축 협조 제어에 적합합니다. 통합된 밀폐 구조는 작업장의 먼지와 오일 부식을 효과적으로 방지하며, 용접, 취급 및 조립에 사용되는 산업용 로봇 관절과 호환됩니다. 표준화된 설치 인터페이스를 통해 기존 서보 모터를 직접 교체할 수 있어 전체 로봇 설계 프로세스를 단순화하고, 관절 운동 유연성과 제어 정밀도를 향상시키며, 장비 유지 보수 비용을 절감합니다.
특징:
회전형 보이스 코일 모터, 가벼운 이동 코일, 짧은 응답 시간, 고주파.
스윙 각도 1-100도.
모듈식 설계, 맞춤형 가능.
제품명: 회전 보이스 코일 모터
유형: 회전 모터
최대 토크: 0.77N.m
전압: 6.7V
제품 매개변수:
| 제품 모델 | 최대 토크 (N-m) | 연속 토크 25℃에서(N-m) | 총 스트로크 (도) | 최대 전압 (V) | 역기전력 상수 (V/m/s) | 코일 무게(g) | 길이 (mm) | 너비 (mm) | 높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |

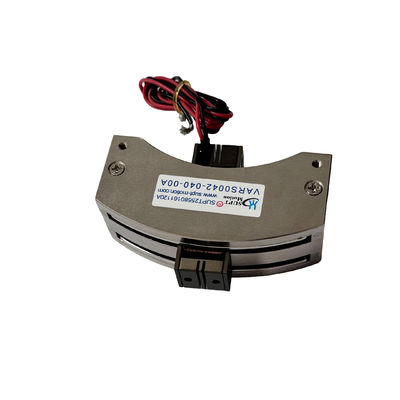

| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

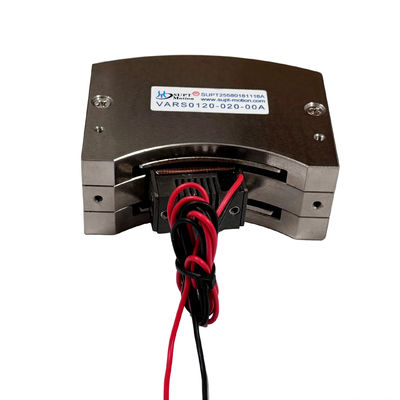

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
응용 분야:
회전 보이스 코일 모터는 일반적으로 레이저 기술, 회전 밸브 및 댐핑 액추에이터, 회전 위치 시스템 및 비행 제어 액추에이터의 미러 위치 액추에이터로 활용되며, 회전 액추에이터 시장에는 반도체, 자동차, 산업 및 항공 우주 산업이 포함됩니다.
1. 반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학.
2. 현장 밸브 작동: 유형 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학
주입 시스템.
3. 마이크로 기계 산업: 공급 시스템, 마이크로 드릴링, 정밀 스탬핑.
4. 진동 시스템: 진동 테이블, 진동 플랫폼.
5. 의료 분야: 마이크로 주입 시스템, 호흡 장비, 테스트 장비.
6. 항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7. 상업 분야: 컴퓨터 냉각 펌프, 마이크로 카메라 자동 초점 시스템.
8. 자동화 산업: 레이저 장비, 디스펜서, 테스트 장비, 섬유 기계.
