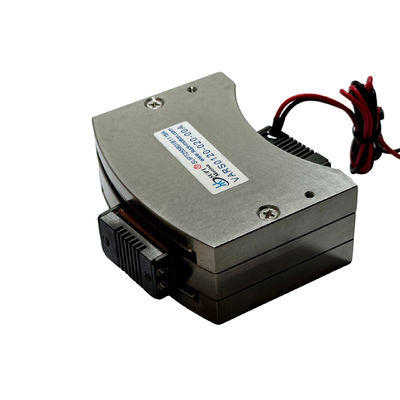

광 렌즈 자동 초점 장비용 고속 마이크로 로터리 음성 코일 모터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 무게 | 350g | 길이 | 169mm |
|---|---|---|---|
| 전압 | 26V | 제품 모델 | VARS0350-060-00A |
| 보호 기능 | 완전히 둘러싸여 있습니다 | 역기전력 상수(LL)(Kb) | 0.4 |
| 길이*높이(mm) | 169*63 | 최대 여행(MM) | 60 ° |
| 유형 | 소형 모터 | 피크 토크 | 3.5n/m |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| 모델 | 가격 | |
|---|---|---|
| VARS0022-0032-00B | $110 | |
| VARS0048-0030-00A | $ 250 | |
| VARS0706-0014-00A | 180달러 |
제품 설명
제품 설명:
이 고속, 저진동 회전 보이스 코일 모터는 광학 렌즈의 자동 초점 조정을 위해 특별히 설계되었습니다. 브러시리스 중공 컵 권선 구조를 채택하여 기계적 정류 마찰을 제거하고 속도 변동을 ±1% 이내로 제어하여 렌즈의 마이크론 수준 초점 조정을 가능하게 합니다. 모터는 소형이며 렌즈 모듈에 직접 통합될 수 있으며, 0-360° 연속 회전 및 정밀 각도 위치 지정을 지원하며 응답 속도는 ≤0.3ms입니다. 하우징은 경량 알루미늄 합금으로 제작되어 뛰어난 방열 성능을 제공하여 과도한 온도 상승 없이 장기간 작동할 수 있습니다. 산업용 카메라, 보안 감시 렌즈 및 기타 장치의 자동 초점 요구 사항에 적합하며, 이미지 정확도와 작동 안정성을 크게 향상시킵니다.
특징:
- 제품명: 회전 보이스 코일 모터, 회전 직접 구동 VCM, 스윙 보이스 코일 모터, 아크 보이스 코일 모터
- 무게: 350g
- 모델 번호: VARS0350-060-00A
- 이름: 회전 보이스 코일 모터
- 스트로크: 60°
- 속도 범위: 50-1500 r/min
- 위치 정확도: ±0.1°
- 토크 출력: 3.5 N·m
- 작동 전압: 26 VDC
- 보호 수준: IP54
- 작동 온도: -10~60℃
기술 매개변수:
| 매개변수 | 세부 정보 |
|---|---|
| 유형 | 회전 보이스 코일 모터 (회전 VCM, 회전 보이스 코일 액추에이터) |
| 보증 | 1년 |
| 스트로크 | 60° |
| 최대 토크 | 3.5N-m |
| 소음 | 낮음 |
| 길이 | 169mm |
| 속도 | 높음 |
| 무게 | 350g |
| 전압 | 26V |
| 제품 모델 | 최대 토크 (N-m) |
연속 토크 25℃에서(N-m) |
총 스트로크 도 (도) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
코일 무게(g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |

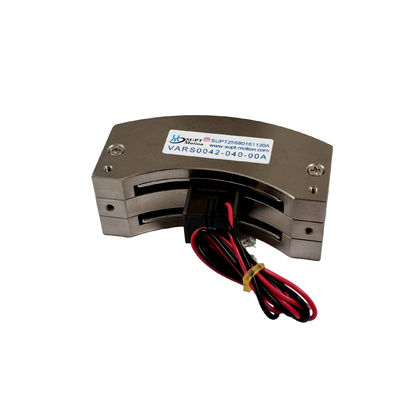

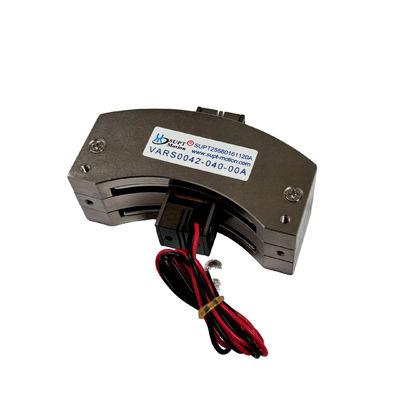

| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
응용 분야:
회전 액추에이터는 직사각형 선형 액추에이터의 기술을 사용하여 고해상도 제한 각도 위치 지정 시스템을 제공합니다. 일반적인 스트로크 각도는 100도 이상이며 토크는 50 N-m까지입니다.
회전 액추에이터는 일반적으로 레이저 기술, 회전 밸브 및 댐핑 액추에이터, 회전 위치 지정 시스템 및 비행 제어 액추에이터의 미러 위치 액추에이터로 활용됩니다. 회전 액추에이터 시장에는 반도체, 자동차, 산업 및 항공 우주 산업이 포함됩니다.
