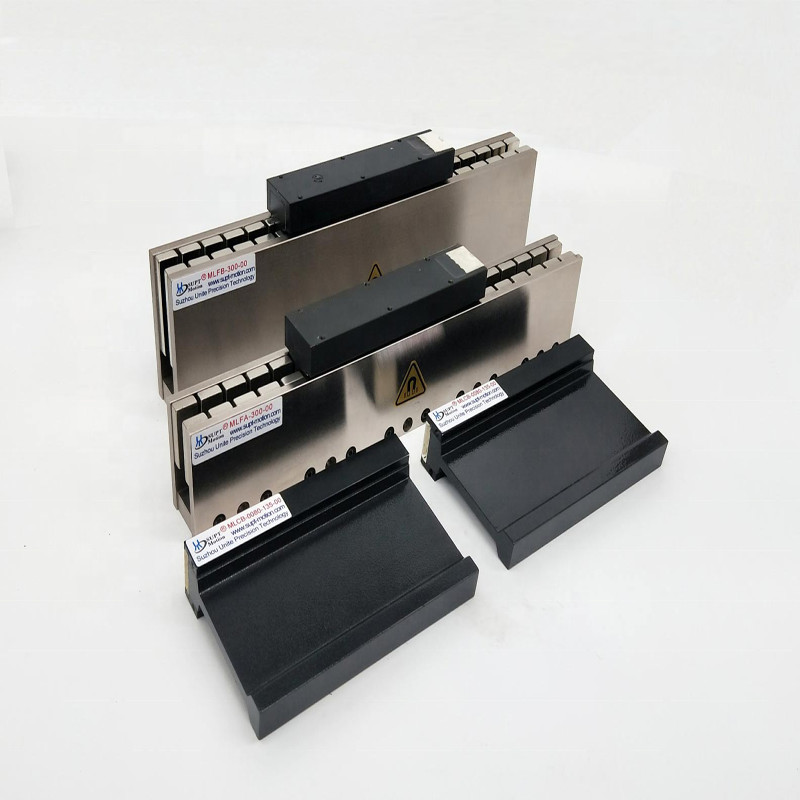

고주파 소형 초박형 선형 모터 (웨이퍼 제어용)
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 용법 | 자동차, 전기적 자전거, UAV, 로봇, 의료 환기 설비, 현미경, 내시경, 광학, 광학렌즈인 보트 |
|---|---|---|---|
| 유형 | 소형 모터 | 토크 | 요구 |
| 건설 | 영구 자석 | 기능을 보호하십시오 | 완전히 둘러싸여 있습니다 |
| 속도 (RPM) | 고속 | 연속 전류 (A) | 현재의 |
| 능률 | IE 1 | 제품명 | 선형 작동기 |
| 어플리케이션 | 자동 탄 화물 | 모터 유형 | 영구적 모터 |
| 키워드 | 작은 리니어 모터 | 이름 | A 시리즈 모터 |
| 정격전압 | 1.2-12V | 크기 | 30mm |
| 색상 | 은 | 목 | 작은 일렉트릭 모터 |
| 포장 | 통에서 | 포트 | 상하이 항구 |
| 강조하다 | 고주파 선형 서보 모터,초박형 웨이퍼 제어 모터,웨이퍼용 소형 선형 모터 |
||
제품 설명
제품 설명:
리니어 모터의 전기자는 자석 없이 코일만으로 구성되어 움직이는 부분과 고정 부분 간의 자기적 인력을 제거합니다. 이러한 설계는 코깅 효과를 방지하여 부드러운 작동을 보장합니다. 가벼운 구조로 고속 및 고가속 성능을 가능하게 합니다. 추력 특성이 부드러워 리니어 엔코더와 함께 사용 시 높은 정밀도를 달성합니다. 스트로크를 임의로 연장할 수 있으며, 소음 없이 유지 보수가 필요 없습니다. 고온 및 고압에서 수입 에폭시 수지로 진공 충전 처리되었으며, 유연성이 뛰어난 전원 케이블을 특징으로 합니다. 반도체 제조 장비, 평판 디스플레이 산업의 정밀 테스트 장비, 레이저 절단/마킹 기계, 머신 비전 검사 시스템 등에 널리 적용됩니다. 모듈식 설계를 통해 맞춤형 가공이 가능합니다.
리니어 모터 기술은 반도체 제조 장비를 발전시키는 핵심 동력이며, 정밀한 웨이퍼 위치 지정 및 고속 동작을 달성하기 위한 필수적인 직접 구동 방식입니다.
리니어 모터는 높은 정밀도, 속도, 가속도 및 부드러운 동작 특성을 활용하여 웨이퍼 이송 시스템 내에서 카세트에서 웨이퍼를 정밀하게 추출하고, 처리 스테이션에 고정밀도로 배치하며, 처리 후 웨이퍼를 카세트로 빠르게 반환할 수 있습니다.
정밀 위치 지정 플랫폼 내에서 리니어 모터는 웨이퍼를 지지하고 정밀하게 위치 지정합니다. 웨이퍼 캐리어는 노출을 완료하기 위해 XY 평면 내에서 나노미터 수준의 스텝 및 스캔 동작을 수행해야 합니다. 현미경 및 결함 감지 장비에서도 웨이퍼는 검사 프로브 아래로 정확하게 이동해야 합니다.
제품 매개변수:
| 리니어 모터 성능 매개변수 | |||||||
| A 시리즈--MLCA(동적) MLFA(고정자) | |||||||
| 모델/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| 최대 힘(Fp) | N | 60 | 120 | 240 | |||
| 최대 전류(lp) | 암페어 | 4.8 | 4.2 | 4.2 | |||
| 연속 힘(Fc) | N | 20 | 40 | 80 | |||
| 연속 전류(lc) | 암페어 | 1.6 | 1.4 | 1.4 | |||
| 액추에이터 상수(DC 모터 변환/3p)(Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| 상수 추력(L-L)(Kf) | N/암페어 | 15.3 | 30.4 | 60.3 | |||
| 역 기전력 상수(L-L)(Kb) | V/m/sec | 8.8 | 17.6 | 34.8 | |||
| 전기 상수(Te) | ms | 0.3 | 0.3 | 0.3 | |||
| 저항(L-L)(R) | @25℃Ω | 4.8 | 9.4 | 19.2 | |||
| 인덕턴스(L-L)(l) | mh | 1.51 | 3 | 6 | |||
| 열 전달 계수(Rth) | ℃/W | *3.9 | *1.9 | **1.3 | |||
| 코일 최대 온도(Tmax) | ℃ | 120 | 120 | 120 | |||
| 자석 극 피치(2T) | mm | 30 | 30 | 30 | |||
| 무버 무게 | Kg | 0.24 | 0.42 | 0.82 | |||

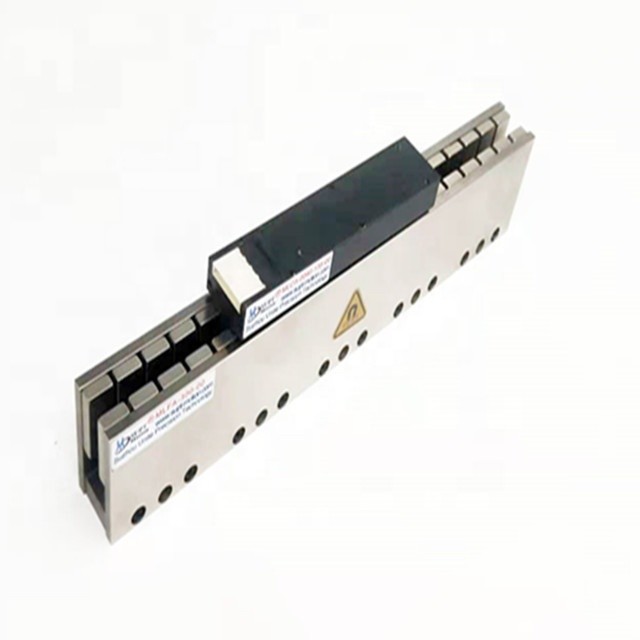

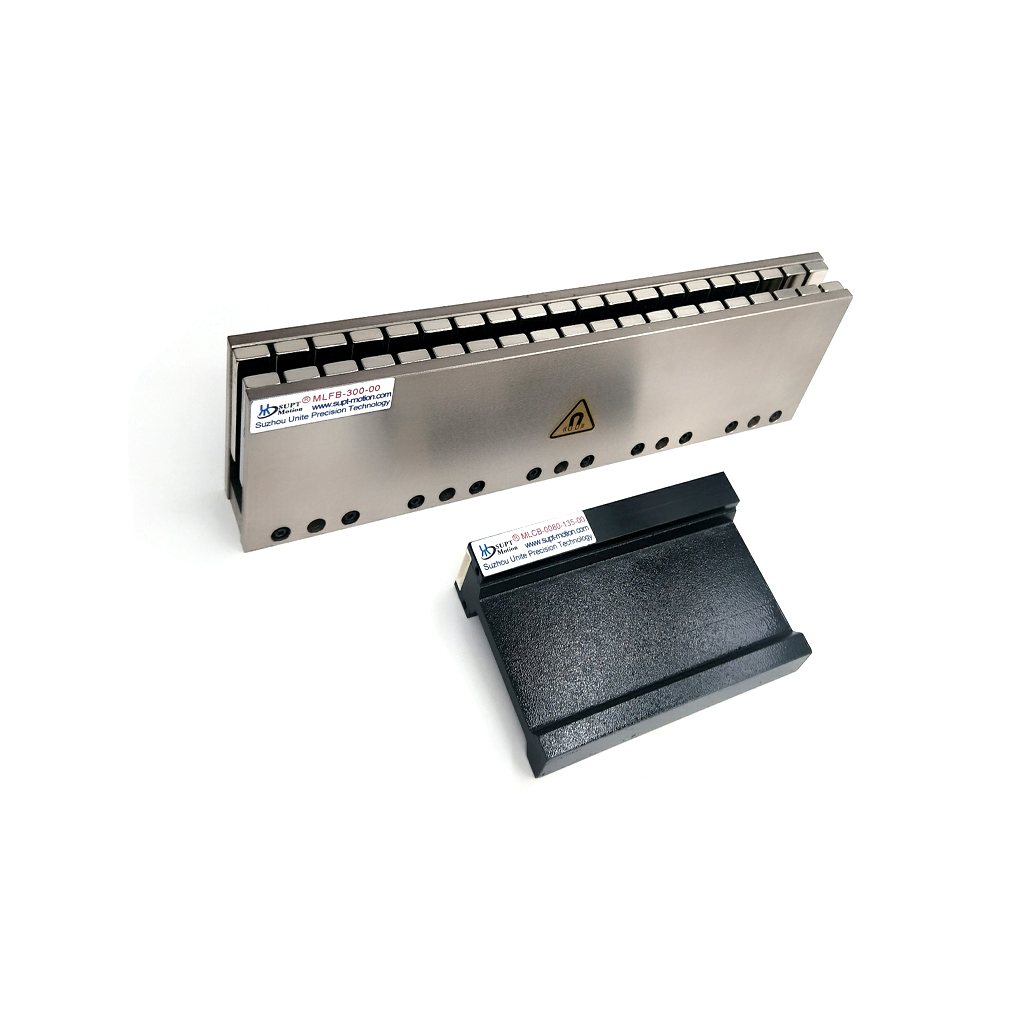

상세 이미지
인증
저희 회사
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion)는 보이스 코일 액추에이터 리니어 모터 및 리니어 모터 플랫폼을 제공하는 엔지니어링 및 제조 회사입니다. SUPT Motion은 표준 유통 제품과 중대량 맞춤형 OEM 솔루션을 모두 제공합니다. 주요 제품은 보이스 코일 기반 리니어 및 로터리 액추에이터와 브러시리스 영구 자석형 리니어 모터입니다.
이 회사는 강력한 R&D 능력과 완벽한 A/S 시스템을 갖추고 있습니다. SUPT Motion은 고객의 특정 요구 사항에 따라 보이스 코일 모터 리니어 모터 및 모든 종류의 리니어 모션 플랫폼을 설계하고 생산할 수 있습니다. 다년간의 경험을 바탕으로, 저희 국제 엔지니어링 및 제조 직원은 아시아, 북미, 유럽 및 전 세계의 다양한 지역의 보이스 코일 모터 및 리니어 모터 고객 및 딜러에게 가장 진보된 기술과 최고의 품질의 제품을 제공할 수 있습니다.
이 회사는 쑤저우의 제조 중심지에 기반을 두고 있어 대규모 OEM 생산 요구 사항에 대해 비용 효율적인 솔루션을 제공할 수 있으며, 기술을 지속적으로 개선하고 품질을 완벽하게 만들기 위해 노력할 것입니다. SUPT Motion의 원칙을 준수합니다. 높은 품질은 우리의 추구이며, 고객 만족은 우리의 약속입니다. 엄격한 품질 관리 부서와 생산 부서를 통해 고품질의 저렴한 제품 모터가 고객에게 더욱 비용 효율적으로 서비스를 제공하여 강력한 경쟁력을 갖도록 보장합니다.
전통적인 회전 모터와 비교한 리니어 모터:
| 특징 | 리니어 모터 | 전통적인 전송 방식(스크류/벨트) | ||||
| 높은 정밀도 | 중간 전송 부품이 없는 직접 구동 방식은 백래시 및 백래시 오류를 제거하여 나노미터 수준의 위치 지정 정확도를 가능하게 합니다. | 백래시, 탄성 변형 및 마찰이 존재하여 일반적으로 마이크로미터 수준으로 정밀도가 제한됩니다. | ||||
| 높은 속도 및 가속도 |
초당 여러 미터의 속도와 10G를 초과하는 가속도에 도달하여 장비 처리량을 크게 향상시킵니다. 스크류 회전 속도와 관성에 의해 제한되어 속도와 가속도가 낮아집니다. 높은 부드러움 비접촉식 전송과 최소한의 진동으로 부드러운 움직임. 리소그래피와 같이 진동에 민감한 공정에 중요합니다. 전송 체인 내의 접촉 마찰은 진동과 소음을 발생시킬 수 있습니다. |
높은 청결도 | ||||
| 윤활이 필요 없는 작동으로 그리스 또는 마모 입자가 제거되어 반도체 제조의 초고청결 요구 사항을 충족합니다. | 윤활이 필요하여 오염 위험이 있습니다. 높은 신뢰성 및 긴 수명 주요 부품과 움직이는 부품(자기 트랙 및 코일)은 기계적 접촉이 없어 마모가 최소화되고 수명이 연장됩니다. 여러 기계적 접촉 지점은 마모에 취약하여 정기적인 유지 보수가 필요합니다. |
진공 호환성 진공 호환 모델로 쉽게 설계할 수 있어 진공 공정 장비에 이상적입니다. |
||||
| 윤활 및 열 방출은 진공 환경에서 상당한 문제를 야기합니다. | ||||||
