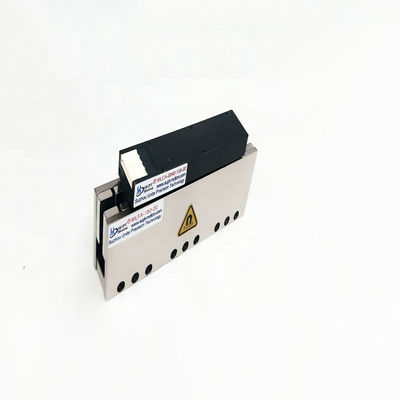

기계 비전 검사 장비를 위한 고정도 U형 선형 서보 모터
| Place of Origin | China,Suzhou |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| 가격 | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| 강조하다 | U형 선형 서보 모터,고 정밀 선형 서보 모터,기계 비전 검사 선형 서보 모터 |
||
제품 설명
제품 설명:
U형 선형 서보 모터는 높은 정확도, 높은 가속도 및 높은 반응 속도로 특징인 접촉 및 마찰이없는 직류 모터입니다.이러한 특징은 카메라 또는 검사 머리가 검사 해상도를 향상시키기 위해 정확하게 배치 될 수 있도록 보장: 생산 라인의 효율성을 향상시키기 위해 검사 주기의 시간을 줄이고, 이미지 안정성을 보장하기 위해 전통적인 나사 또는 벨트 드라이브로 인한 오류를 피합니다.그리고 장비의 수명을 개선하기 위해 기계 부품의 마모를 줄이고.
U형 선형 서보 모터는 일반적으로 카메라 스캔 및 위치, 작업 테이블 또는 시험 대상체의 정확한 움직임, 고정도의 정렬을 위해 기계 시각 검사에서 사용됩니다.그리고 여러 축 연결을 실현.
기계 비전 시스템에서 카메라가 작업 부품을 따라 스캔하거나 다른 검사 지점 사이를 전환해야합니다. U형 선형 서보 모터는 고속하고 안정적인 선형 움직임을 제공합니다.카메라가 짧은 시간 내에 고 정밀 위치를 완료 할 수 있도록 촬영의 명확성을 보장하고 검사의 정확성을 향상.
검사 과정에서 때때로 시험 대상 (예를 들어 PCB, 유리 기판, 반도체 칩 등) 을 이동시키는 것이 필요합니다.) U형 선형 서보 모터는 높은 동적 반응과 높은 가속도를 제공합니다., 객체가 높은 정확성을 유지하면서 짧은 시간에 지정 된 검사 위치에 도달 할 수 있습니다.
멀티 스테이션 검사 또는 멀티 모듈 협동 작업이 필요한 비전 시스템에서역반응 없는 드라이브와 U형 선형 서보 모터의 고 반복 위치 정확성은 각 검사 단위의 정확한 정렬을 보장하고 검사 효율성을 향상시킬 수 있습니다..
직접 구동 특성, 높은 열 안정성 및 나노미터 역학적 반응으로 U형 선형 서보 모터는 고급 시력 검사 장비의 핵심 구동 장치가되었습니다.
특징:
타입: 선형 모터, 선형 서보 모터, 철 없는 선형 모터, U 모양 선형 모터
U형 코어리스 선형 모터 MLCE 시리즈는 코일뿐이며 자석이 없으며, 스테터와 스테터 사이의 흡수가 없으며, 콩킹 효과가 없으며 원활한 작동이 있습니다.
가벼운 무게의 힘은 높은 속도와 높은 가속을 실현 할 수 있습니다.
고도의 정밀도를 달성하기 위해 스케일의 적용으로 부드러운 추진 특성.
뇌졸중은 임의로 연장될 수 있고, 조용하고, 유지보수가 필요 없습니다.
제품 매개 변수
| 선형 모터 성능 매개 변수 | ||||
| E시리즈--MLCE (동적) MLFE (전자) | ||||
| 모델/파 | MLCE-0075-075-00 | MLCE-0135-135-00 | MLCE-0260-255-00 | |
| 최고 힘 (Fp) | N | 215 | 405 | 780 |
| 피크 전류 (pp) | 앰프 | 4.8 | 4.35 | 8.1 |
| 연속 힘 (Fc) | N | 75 | 135 | 260 |
| 연속 전류 (lc) | 앰프 | 1.6 | 1.45 | 2.7 |
| 액추에이터 상수 (DC 모터 변환/3p) (Ka) | N/√W | 12.6 | 17.9 | 25.5 |
| 일정한 추진력 (L-L) (Kf) | N/Amp | 47.3 | 95.1 | 97.5 |
| 역 EMF 상수 (L-L) (Kb) | V/m/초 | 27.3 | 54.9 | 54.9 |
| 전기 상수 (Te) | ms | 0.35 | 0.35 | 0.35 |
| 저항 (L-L) (R) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| 인덕턴스 (L-L) (l) | mh | 3.1 | 6.2 | 3.1 |
| 열 전달 계수 (Rth) | °C/W | **2 | **1.35 | **0.72 |
| 코일 최대 온도 (Tmax) | °C | 120 | 120 | 120 |
| 자기극 피치 (magnet pole pitch) 2T | mm | 30 | 30 | 30 |
| 이동기 무게 | 1kg | 0.45 | 0.82 | 1.53 |
응용 프로그램:
U형 선형 서보 모터의 주요 응용 분야:
1반도체 제조 장비, 웨이퍼 제조 및 칩 포장 장비를 포함하여.
2평면판 디스플레이 (FPD) 산업, 정밀 테스트 장비 / 하드 디스크 제조 / 커넥터 제조 / 인쇄판 제조 장비 등.
3생명과학, 의료 장비, 기계 비전 검사 장비, 그리고 다양한 장비 사건.
4전자 부품 SMT, PCB 테스트 장비.
5- 물류 장비 장치
