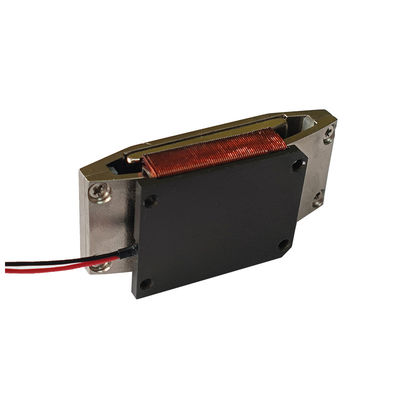

광학 응용 분야를 위한 고정밀 마이크로 회전 보이스 코일 모터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 무게 | 225.5g | 길이 | 115mm |
|---|---|---|---|
| 전압 | 52.4V | 제품 모델 | VARS0706-014-00A |
| 기능을 보호하십시오 | 완전히 둘러싸여 있습니다 | 역기전력 상수(LL)(Kb) | 1.03 |
| 길이*높이(mm) | 115*54.5 | 최대 여행(MM) | 14' |
| 유형 | 소형 모터 | ||
| 강조하다 | high precision rotary voice coil motor,micro voice coil motor optical,rotary voice coil motor optical |
||
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
제품 설명
제품 설명:
SUPT 로터리 보이스 코일 모터는 전기 에너지를 토크로 변환하여 유한한 각도에서 회전 운동을 가능하게 하는 특수 형태의 직접 구동 모터입니다.
로터리 보이스 코일 모터는 높은 정밀도, 빠른 응답 속도, 소형 크기, 출력 토크와 전류 간의 뛰어난 선형성으로 인해 광학 및 레이저 기술 분야에서 널리 사용됩니다.
광학 시스템은 각도 미세 조정에 극도의 정밀도와 응답성을 요구합니다. 로터리 보이스 코일 모터의 선형 제어 특성과 낮은 관성은 이러한 요구 사항을 충족합니다. 라이다, 레이저 통신 및 레이저 가공 장비에서 미세한 각도 회전을 위해 거울과 프리즘을 구동하여 빠른 레이저 빔 스캐닝, 초점 또는 지점 보정을 가능하게 합니다. 이를 통해 마이크로미터 또는 심지어 나노미터 수준의 빔 위치 정확도를 보장합니다.
산업용 카메라 및 천체 망원경과 같은 고정밀 이미징 장비에서 RCM은 렌즈의 광축 각도와 필터 전환 각도를 미세 조정합니다. 진동 또는 온도 변화로 인한 광학 수차를 보상하여 이미징 선명도를 보장합니다.
분석 기기 내에서 RCM은 격자 또는 단색화 장치의 회전 각도를 구동하여 특정 파장의 빛을 정밀하게 선택하여 재료 구성의 고정밀 감지를 가능하게 합니다.
SUPT의 로터리 보이스 코일 모터는 훌륭한 선택입니다.
특징:
- 제품명: 로터리 보이스 코일 모터, 로터리 다이렉트 드라이브 VCM, 스윙 보이스 코일 모터, 아크 보이스 코일 모터
- 무게: 65g
- 모델 번호: VARS0706-014-00A
- 이름: 로터리 보이스 코일 모터
- 스트로크: 14°
기술 매개변수:
| 매개변수 | 세부 정보 |
|---|---|
| 유형 | 로터리 보이스 코일 모터 (로터리 VCM, 로터리 보이스 코일 액추에이터) |
| 보증 | 1년 |
| 스트로크 | 14° |
| 피크 토크 | 7.1N-m |
| 소음 | 낮음 |
| 길이 | 115mm |
| 속도 | 높음 |
| 무게 | 225.5g |
| 전압 | 52.4V |
| 제품 모델 | 피크 토크 (N-m) |
연속 토크 25℃에서(N-m) |
총 스트로크 도 (도) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
코일 무게(g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

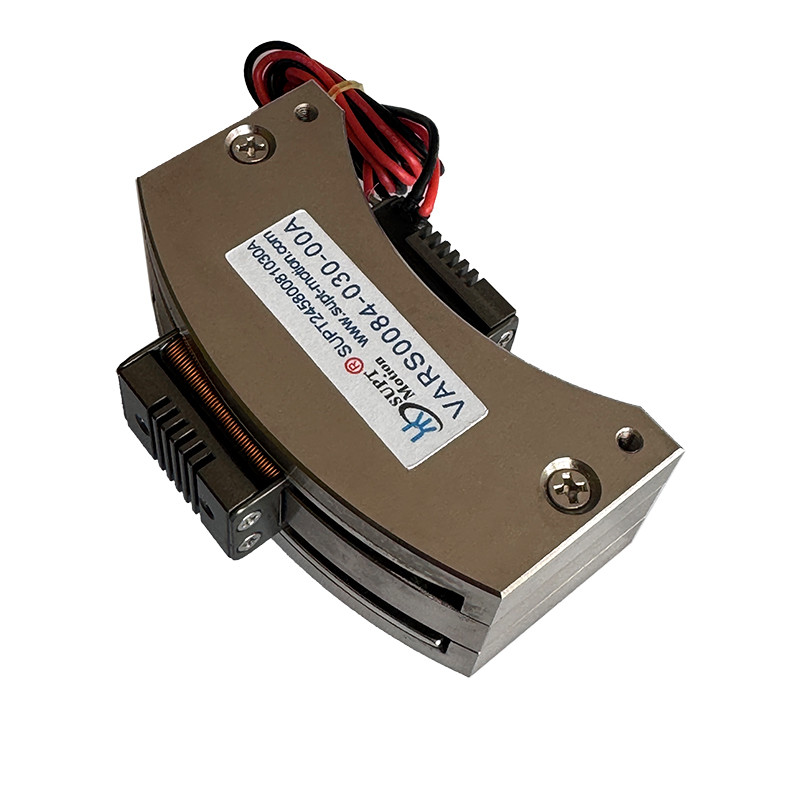

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

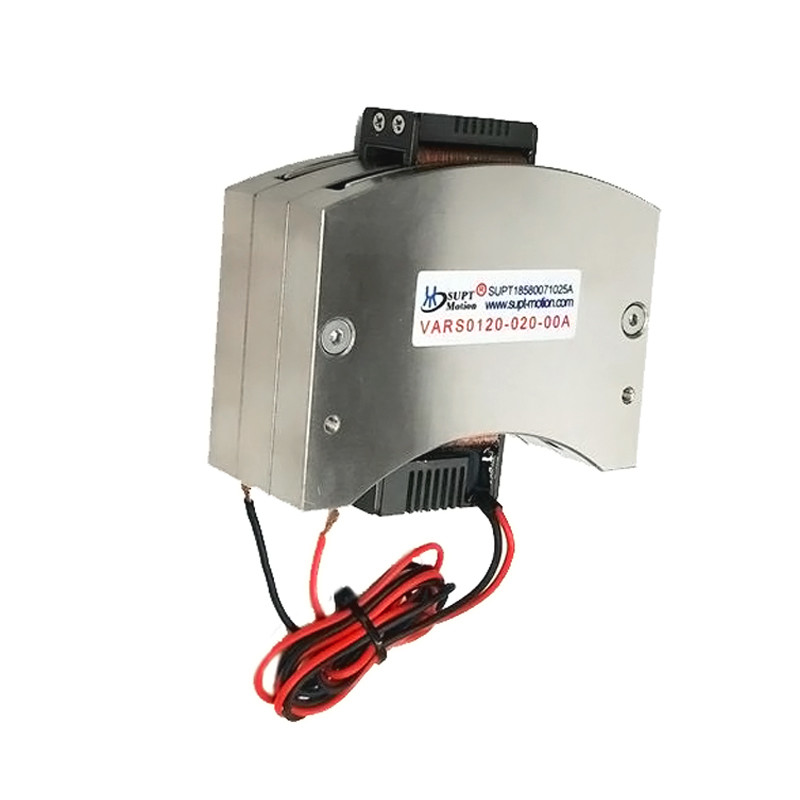

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
응용 분야:
광학 분야에서 SUPT MOTION의 로터리 보이스 코일 모터의 특정 응용 분야:
1. 레이저 스캐닝 및 빔 위치 지정: 라이다 시스템 및 레이저 가공 장비의 경우 로터리 보이스 코일 모터는 2차원 갈바노미터를 구동하여 빠르고 정확한 각도 제어를 달성하여 빠른 레이저 빔 스캐닝 및 정확한 위치 지정을 가능하게 합니다. 갈바노미터의 회전을 두 자유도(X축 및 Y축)로 제어하여 레이저 빔을 대상 위치로 정확하게 지시하여 마이크론 수준 또는 그 이상의 빔 위치 정확도를 보장합니다.
2. 고급 카메라, 천체 망원경 및 기타 이미징 장비에서 RCM은 렌즈의 광축 각도를 미세 조정하고 필터 각도를 전환하는 데 사용됩니다.
3. 광학 스캐닝 미러: RCM 구동 메커니즘은 다각도 기계적 기울기를 가능하게 합니다. 내장된 고정밀 위치 피드백 센서와 다중 위치 아날로그-디지털 변환기를 결합하여 광학 검사 및 관련 분야에서 빠른 스캐닝 및 고정밀 위치 지정을 위한 요구 사항을 충족하는 고해상도를 제공합니다.
4. 분광계: 로터리 보이스 코일 모터는 격자 또는 단색화 장치의 회전을 구동하여 특정 파장을 정밀하게 선택하여 재료 구성의 고정밀 감지를 가능하게 합니다. 격자 회전 각도를 정밀하게 제어함으로써 빛의 회절 각도가 변경되어 다양한 파장이 감지기에 정확하게 초점을 맞출 수 있습니다.
천체 망원경: 천체 망원경에서 로터리 보이스 코일 모터는 빠른 거울 편향 제어를 가능하게 합니다. 이는 관측 품질에 영향을 미치는 대기 난류과 같은 요소를 보상하여 망원경의 관측 정밀도를 향상시킵니다.
