스캐닝 시스템용 고정도 90도 회전 음성 코일 모터
| 원래 장소 | 중국, 스초우 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | ISO9001 |
| 모델 번호 | VARS 시리즈 |
| 최소 주문 수량 | 2개 |
| 가격 | $149 |
| 포장 세부 사항 | 맞춤형 포장 등 |
| 배달 시간 | 1-5pcs, 5일. >20pcs, 협상하기 위하여 |
| 지불 조건 | T/T |
| 공급 능력 | 협상됩니다 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보

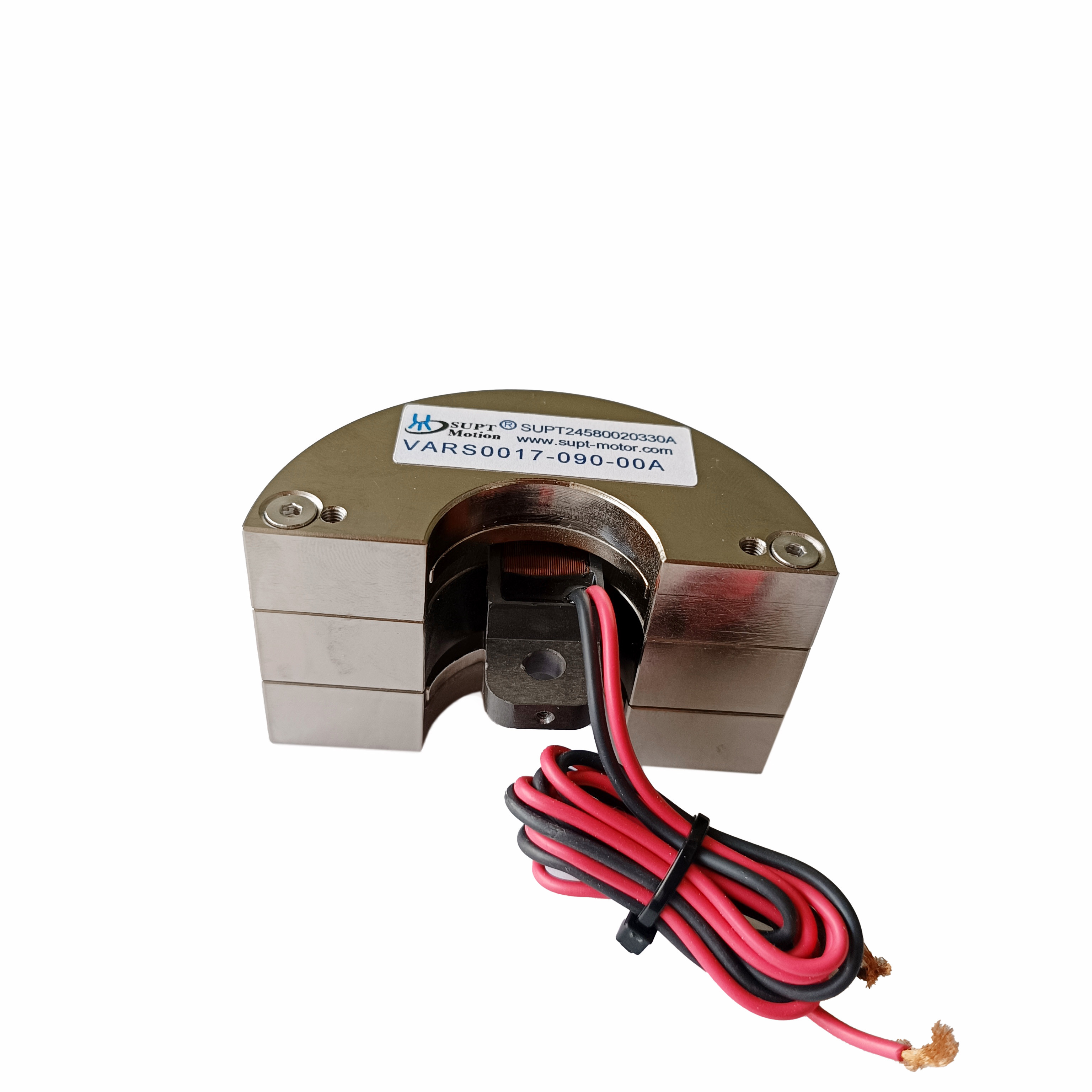

| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
제품 설명
제품 설명:
로터리 음성 코일 모터는 전자기 인덕션 원리를 활용하여 전기 에너지를 직선 또는 각 변동으로 직접 변환하는 동력 장치의 일종입니다.다양한 고정밀 위치 제어 분야에서 널리 사용됩니다..
레이저 스캐너, 광학 영상 촬영, 바코드 스캐닝, 스캐닝 현미경 등을 포함하는 스캐닝 시스템에서 회전 음성 코일 모터는 일반적으로 반사 렌즈 또는 프리즘을 구동하는 데 사용됩니다.레이저 빔이 설정된 경로에 따라 빠르고 정확하게 스캔되도록.
예를 들어, LIDAR 및 바코드 리더에서 회전 음성 코일 모터는 렌즈를 X-Y 방향으로 스캔을 실현하기 위해 높은 속도로 작은 각도로 진동하도록 만듭니다.
광협동성 단층 촬영과 같은 의료 영상 장비에서, 회전 음성 코일 모터는 다층, 다각 영상을 위해 광학적 구성 요소를 빠르게 이동하는 데 사용될 수 있습니다.
스캐닝 현미경에서, 로터리 음성 코일 모터는 탐사 머리와 샘플 스테이지의 위치를 제어하는 데 사용됩니다.빠른 이미지 또는 신호 획득을 실현하고 이미지 속도와 해상도를 향상.
인쇄 및 스캐닝 장비에서 VCM은 스캐닝 헤드를 움직이거나 이미지 또는 문서를 정확하고 빠른 속도로 스캐닝하기 위해 렌즈 초점을 조정하는 데 사용됩니다.
특징:
로터리 음성 코일 모터화된 하위 코일은 가볍고 반응 시간이 짧고, 높은 주파수, 높은 정밀 위치.
윙 앵글: 1~100도
토크: 1-50N.m
광학 스캔, 포지셔닝, 포커싱 등에 널리 사용되며, 빠른 거울의 정밀 제어 필드입니다.
모듈형 디자인, 사용자 정의 할 수 있습니다.
로터리 모터:
1스트로크:효율적인 스트로크, 전체 스트로크 값 힘을 계산하는 데 사용됩니다.
2이동 방향: 90도 수평 또는 수직 설치.
3움직임 유형:점에서 점으로 이동, 규칙적인 상호 작용 (예: 스캔).
4속도 프로파일:트라페소이드 속도 프로파일; 삼각형 속도 프로파일; 시누소이드 속도 프로파일
제품 매개 변수
| 제품 모델 | 피크 토크 (N-m) |
연속 토크 25°C ((N-m) 에서 |
전체 스트로크 (학위) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |

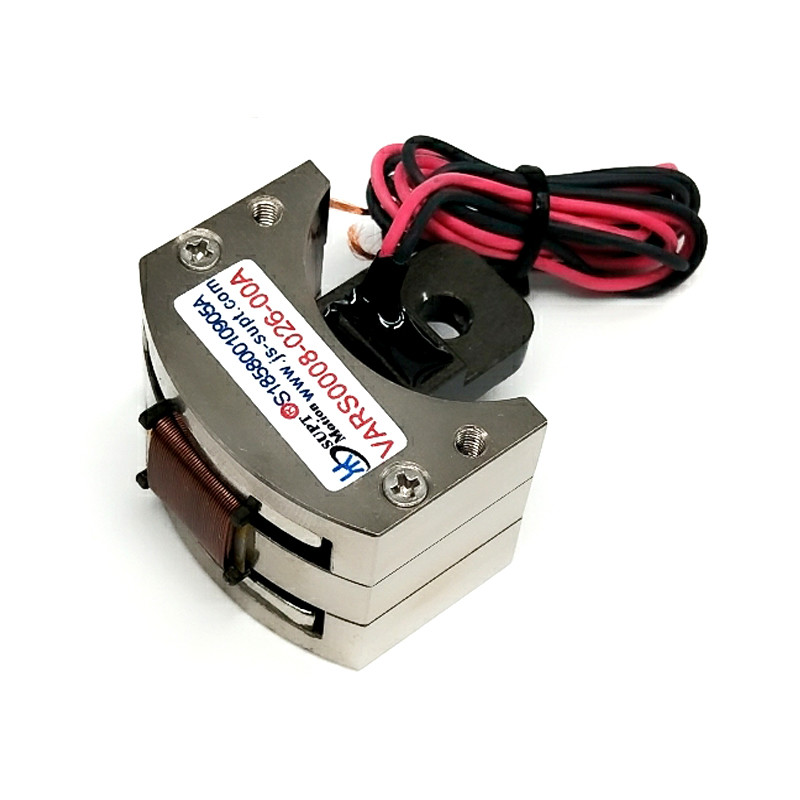

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥1696 | ¥1696 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
응용 프로그램:
회전 음성 코일 모터의 주요 응용 분야:
1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇.
2미세 기계 산업: 공급 시스템, 미세 굴착, 정밀 스탬핑.
3항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
4상업 부문: 컴퓨터화된 냉각 펌프, 미니어처 카메라의 자동 초점 시스템.
5자동화 산업: 레이저 장비, 디스펜서, 시험 장비, 섬유 기계.
