거울을 위한 고정도 마이크로 로터리 음성 코일 모터 저소음 설계
| 원래 장소 | 중국, 스초우 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | ISO9001 |
| 모델 번호 | VARS 시리즈 |
| 최소 주문 수량 | 2개 |
| 가격 | $177 |
| 포장 세부 사항 | 맞춤형 포장 등 |
| 배달 시간 | 1-5pcs, 5일. >20pcs, 협상하기 위하여 |
| 지불 조건 | T/T |
| 공급 능력 | 협상됩니다 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Protect Feature | Totally Enclosed | Product Model | VARS0706-014-00A |
|---|---|---|---|
| Peak Torque | 7.1N.m | Motion Type | Rotary |
| Continous Torque | 2.1N-m | Actuation Method | Voice Coil Motor |
| Housing Material | Aluminum | Commutation | Brush |
| Max Voltage | 52.4V | Type | Micro Motor |
| Total Stroke degrees | 14mm |
제품 설명
제품 설명:
로터리 액추에이터는 직사각형 선형 액추에이터와 굽는 열 기술을 사용하여 선호되는 각 위치 시스템을 형성하기 위해 높은 해상도를 제공합니다.로터리 액추에터는 일반적으로 레이저 기술에 대한 거울 위치 액추에터로 사용됩니다.회전 밸브 액추에이터, 회전 위치 시스템 및 비행 제어 액추에이터, 회전 액추에이터 시장에는 반도체, 자동차, 산업 및 항공 우주 산업이 포함됩니다.
거울에 대한 회전 음성 스필 모터의 응용 시나리오는 다음과 같습니다.
복합 축 추적 시스템에서 회전 음성 코일 모터로 구동되는 거울은 운반자 진동이나 목표물의 움직임으로 인한 광 경로 이동을 보상하기 위해 빠른 기울기 거울 (FSM) 으로 작용합니다.레이저 통신 및 무기 타겟팅과 같은 시나리오에서 추적 정확도를 향상시키는 것.
Rotary voice coil motors are used in astronomical telescopes or laser launching systems to compensate for beam aberrations caused by atmospheric turbulence or mechanical deformation by adjusting the mirror angle in real time, 이미지 품질 또는 빔 방향성을 복원합니다.
레이저 절단 및 리토그래피와 같은 산업에서는 빔 스캐닝, 초점 위치 수정 또는 패턴 생성을위한 거울의 빠른 기울기를 제어합니다.
특징:
회전형 음성 코일 모터 이동 코일의 가벼운 무게, 짧은 응답 시간, 높은 주파수
윙 앵글 1~100도
토크 1~50Nm
모듈형 디자인, 사용자 정의 할 수 있습니다.
제품 매개 변수
| 제품 모델 | 피크 토크 (N-m) |
연속 토크 25°C ((N-m) 에서 |
전체 스트로크 학위 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

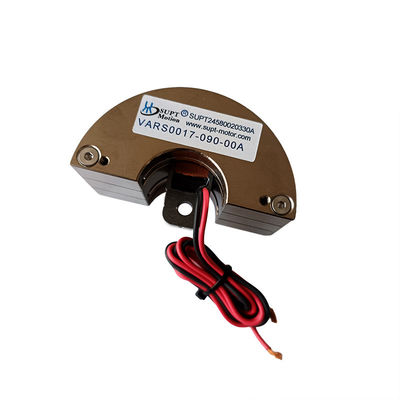

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

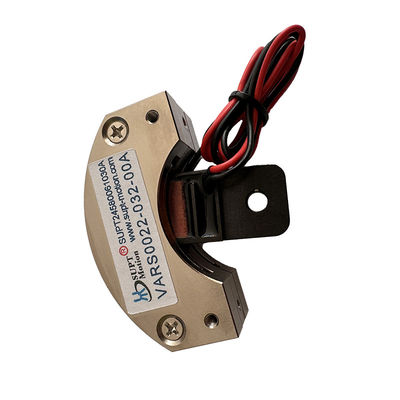

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | 78 |
응용 프로그램:
회전 음성 코일 모터의 주요 응용 분야:
1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇.
2필드 밸브 작동: 타입 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학 주입 시스템.
3항공 우주 기술: 비행 제어 시스템, 조종사 피드백 시스템.
4상업 부문: 컴퓨터화 냉각 펌프, 마이크로 카메라 자동 초점 시스템.
5자동화 산업: 레이저 장비, 유통업체, 시험 장비, 섬유 기계.
