레이저 집중을 위한 고주파 고속 회전 음성 코일 모터
| 원래 장소 | 중국, 스초우 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | CE, ISO9001 |
| 모델 번호 | VARS0017-090-00A |
| 최소 주문 수량 | 2개 |
| 가격 | $156 |
| 포장 세부 사항 | 맞춤형 포장 등 |
| 배달 시간 | 1-5pcs, 5일. >20pcs, 협상하기 위하여 |
| 지불 조건 | T/T |
| 공급 능력 | 협상됩니다 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Speed | High speed | Warranty | 3months-1year |
|---|---|---|---|
| Continous Torque | 0.1N-m | Housing Material | Aluminum |
| Actuation Type | Voice Coil | Length | 70mm |
| Coil Resistance | 12 Ω | Product Model | VARS0017-090-00A |
| Total Stroke | 90° | Max Voltage | 11V |
| Weight of the coil(g) | 17.8 | Material | Aluminum Alloy |
| 강조하다 | 고속 회전 음성 코일 모터,고주파 로터리 음성 코일 모터,레이저 중점 회전 음성 코일 모터 |
||
제품 설명
제품 설명:
로터리 액추에이터는 직사각형 선형 액추에이터와 굽은 열의 기술을 사용하여 고해상도 제한된 각 위치 시스템을 제공합니다.
로터리 액추에이터는 일반적으로 레이저 기술,로터리 밸브 및 덤핑 액추에이터,로터리 위치 시스템 및 비행 제어 액추에이터에 대한 거울 위치 액추에이터로 사용됩니다.로터리 액추에이터 시장에는 반도체가 포함됩니다.자동차, 산업 및 항공우주 산업
로터리 음성 코일 모터는 레이저 집중에 사용됩니다.
렌즈 중점: 회전 음성 코일 모터에 렌즈를 설치하여 레이저 빔은 작은 지점으로 중점화됩니다. 이 방법은 간단하고 사용하기 쉽지만 중점 정확도가 낮습니다.
거울 중점: 레이저 빔을 작은 점까지 반사하기 위해 거울을 사용하는 방법. 이 방법은 더 높은 중점 정확도를 달성하지만 반사기의 위치와 각도를 정확하게 조정해야합니다.
동적 중점: 회전 음성 코일 모터의 움직임을 제어함으로써 레이저 빔은 다른 위치에 집중됩니다.이 방법은 다양한 깊이의 물체에 초점을 맞출 수 있으며 3차원 처리와 같은 응용 프로그램에 적합합니다..
적응적 중점: 센서는 레이저 빔의 중점화를 감지하는 데 사용되며 음성 코일 모터의 움직임은 자동 중점화를 달성하기 위해 피드백 제어 시스템을 통해 조정됩니다.이 방법 은 초점 정확성 과 안정성 을 향상 시킨다하지만 시스템 복잡성은 높습니다.
렌즈 중점: 회전 음성 코일 모터에 렌즈를 설치하여 레이저 빔은 작은 지점으로 중점화됩니다. 이 방법은 간단하고 사용하기 쉽지만 중점 정확도가 낮습니다.
거울 중점: 레이저 빔을 작은 점까지 반사하기 위해 거울을 사용하는 방법. 이 방법은 더 높은 중점 정확도를 달성하지만 반사기의 위치와 각도를 정확하게 조정해야합니다.
동적 중점: 회전 음성 코일 모터의 움직임을 제어함으로써 레이저 빔은 다른 위치에 집중됩니다.이 방법은 다양한 깊이의 물체에 초점을 맞출 수 있으며 3차원 처리와 같은 응용 프로그램에 적합합니다..
적응적 중점: 센서는 레이저 빔의 중점화를 감지하는 데 사용되며 음성 코일 모터의 움직임은 자동 중점화를 달성하기 위해 피드백 제어 시스템을 통해 조정됩니다.이 방법 은 초점 정확성 과 안정성 을 향상 시킨다하지만 시스템 복잡성은 높습니다.
특징:
아크 타입 음성 코일 모터화 된 하위 코일은 가벼운 무게, 짧은 응답 시간 및 높은 주파수입니다.
윙 앵글 1~100도
토크 1~50Nm
제품 매개 변수
| 제품 모델 | 피크 토크 (N-m) |
연속 토크 25°C ((N-m) 에서 |
전체 스트로크 학위 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

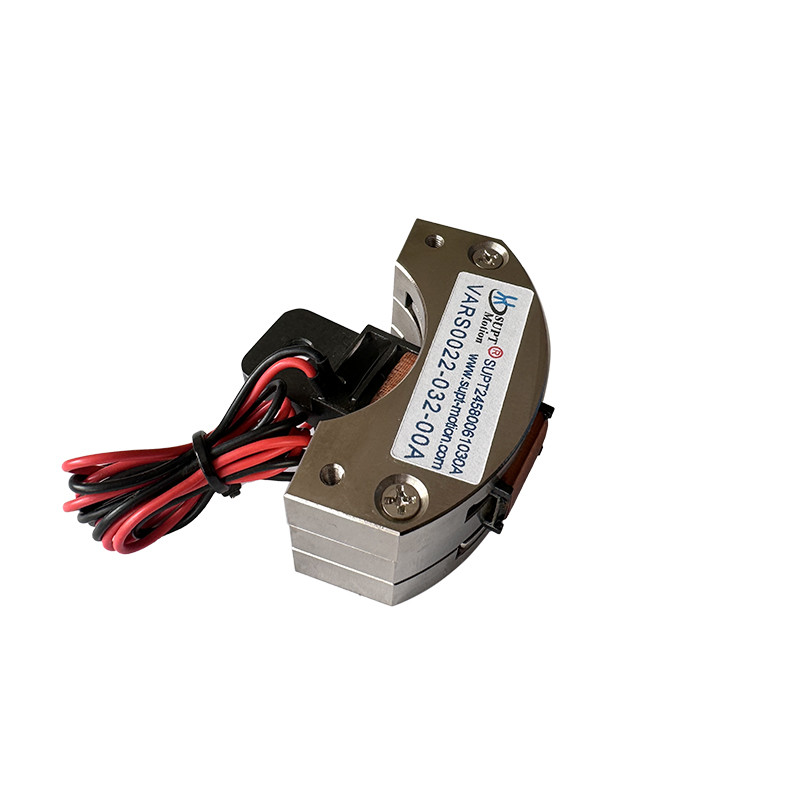

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | 78 |
적용:
음성 코일 모터의 주요 용도:
1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇.
2.장면 밸브 작동:형 측정 밸브, 압력 시험 시스템, 공기 밸브 화학
주입 시스템
3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑.
4진동 시스템: 흔들기 테이블, 진동 플랫폼.
5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비.
6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7.상업용 분야:컴퓨터 냉각 펌프 미니어처 카메라 자동 집중 시스템
8자동화 산업: 레이저 장비,분배기, 시험 장비, 섬유 기계.
