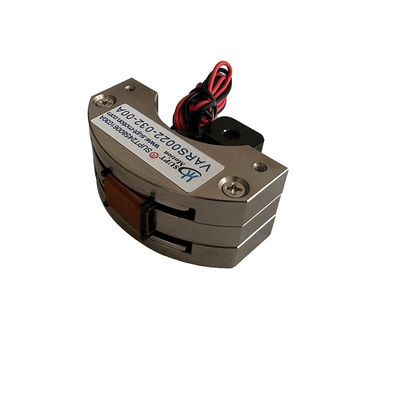

레이저 절단용 고 주파수 소음 고 속도 회전 음성 코일 모터
| 원래 장소 | 중국, 스초우 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | ISO9001 |
| 모델 번호 | VARS0022-032-00A |
| 최소 주문 수량 | 1pcs |
| 가격 | $149 |
| 포장 세부 사항 | 맞춤형 포장 등 |
| 배달 시간 | 1-5pcs, 5일. >20pcs, 협상하기 위하여 |
| 지불 조건 | T/T |
| 공급 능력 | 협상됩니다 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Actuation Type | Voice Coil | Peak torque | 22 Nm |
|---|---|---|---|
| Max Voltage | 15.5V | Product Model | VARS0022-032-00A |
| Construction | Permanent Magnet | Motion Type | Rotary |
| Material | Aluminum Alloy | Commutation | Brush |
| Maximum travel(mm) | 32 | Speed(RPM) | High Speed |
| 강조하다 | 레이저 절단 회전 음성 코일 모터,고속 회전 음성 코일 모터 |
||
제품 설명
제품 설명:
로터리 액추에터스 음성 코일 모터는 정사각형 음성 코일 모터에 기초하여 특정 각도를 가진 구조를 형성하기 위해 개선되고 구부러집니다.제한된 각도에서 진동 움직임을 실현 할 수있는 모터를 만듭니다..
그것은 주로 구부러진 코일, 영구 자석, 회전 샤프 및 지원 구조로 구성됩니다. 일반 음성 코일 모터와 비슷하게, 에너지 코일은 자기장의 힘에 노출됩니다.하지만 그 구조의 특수성 때문에, 생성 된 힘은 모터가 직선으로 움직이는 대신 회전 샤프트 주위를 흔들게합니다.
일반적으로 특정 스윙 각 범위가 있습니다. 일반적으로 수십도에서 수백도 이상입니다. 예를 들어,일부 스윙 앵글 음성 코일 모터 최대 스윙 앵글 최대 90도 또는 120도.
일반적으로 레이저 기술에서 거울 포지셔너, 스윙 타입 밸브 브레이크, 스윙 타입 포지셔닝 시스템 및 비행 컨트롤러 등에서 반도체 산업, 자동화,항공 및 항공우주 산업은 광범위한 응용 프로그램을 가지고 있습니다..
특징:
가벼운 액추에이터 코일, 짧은 반응 시간 및 높은 주파수
윙 앵글 1-120도
토크 1-50N.m
제품 매개 변수
| 제품 모델 | 피크 토크 (N-m) |
연속 토크 25°C ((N-m) 에서 |
전체 스트로크 학위 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) | 길이 (mm) |
너비 (mm) |
높이 (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

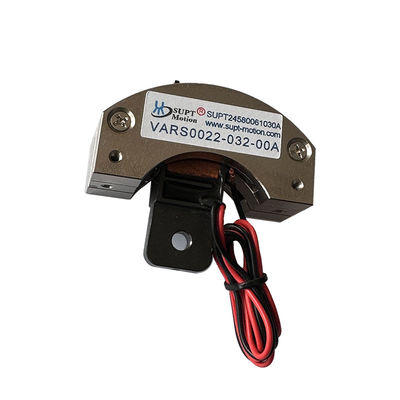

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

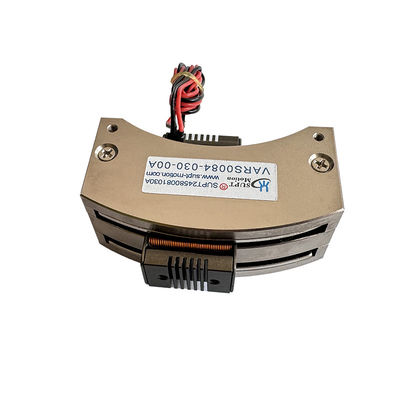

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | 78 |
제품 사용법:
| 음성 코일 모터의 주요 용도: |
| 1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇. |
|
2.장면 밸브 작동:형 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학 주입 시스템 |
| 3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑. |
| 4진동 시스템: 흔들기 테이블, 진동 플랫폼. |
| 5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비. |
| 6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. |
| 7.상업용 분야:컴퓨터 냉각 펌프 미니어처 카메라 자동 집중 시스템 |
|
8자동화 산업: 레이저 장비,분배기, 시험 장비, 섬유 기계. |
레이저 절단 장비에서 회전 모터의 응용: 레이저 절단 장비에서,레이저 절단 머리의 Z 축 동적 중점화를 제어하기 위해 음성 코일 모터가 사용되며 레이저 초점의 레이저 초점은 항상 절단해야하는 재료 표면에 정확하게 중점화되도록합니다.예를 들어, 복잡한 패턴을 가진 정밀 부품 및 금속 판을 가공할 때,고 정밀 위치 및 음성 코일 모터의 빠른 응답 능력은 절단 정확성과 품질을 보장 할 수 있습니다..
