스윙 타입 회전 음성 코일 모터 운동의 높은 주파수

스윙링 음성 코일 모터의 설계와 매개 변수 계산은 모터 구조, 자기장 분포,코일 레이아웃, 기계적 특성 등은 아래와 같이 스윙 음성 코일 모터의 설계 및 매개 변수를 계산하는 일반적인 단계입니다.
1요구 사항 분석: 요구 된 회전 각도, 속도 범위, 부하 요구 사항 등을 포함하여 모터의 응용 요구 사항을 결정합니다.
2모터 유형: 응용 요구 사항에 따라 토션 유형, 스윙 유형 또는 멀티 자유도 유형과 같은 적절한 스윙 모터 유형을 선택하십시오.
3자기장 분석: 자기장의 분포와 강도를 결정하기 위해 자기장 분석을 수행합니다.이것은 유한 원소 분석 (FEA) 과 같은 방법을 통해 시뮬레이션 및 계산 될 수 있습니다..
4코일 디자인: 코일 레이아웃을 설계하고 코일의 윙, 턴, 와이어 사양 등을 결정합니다. 코일 디자인은 토크, 반응 속도,그리고 엔진의 효율성.
5기계적 분석: 기계적 분석을 수행하고, 모터의 회전 관성, 부하, 마찰 등과 같은 요소를 고려하여 필요한 토크와 역학적 특성을 결정합니다.
6파라미터 계산:
전류 계산: 필요한 토크와 토크 상수를 기반으로 필요한 전류를 계산합니다.
저항 및 인덕턴스 계산: 코일의 재료 및 기하학적 매개 변수에 따라 저항 및 인덕턴스를 계산합니다.
루프 시간 상수 계산: 저항, 인덕턴스 및 기계적 특성에 따라 반응 속도를 추정하기 위해 루프 시간 상수를 계산합니다.
7피드백 시스템: 닫힌 루프 제어가 필요한 경우 인코더, 홀 효과 센서 등 적절한 센서 및 피드백 시스템을 설계하십시오.
8제어 전략: 필요한 움직임과 안정성을 달성하기 위해 적절한 제어 전략을 설계합니다.
9열 관리: 작동 중에 모터가 생성하는 열을 고려하고 적절한 작동 온도를 유지하기 위해 열 분산 시스템을 설계하십시오.
10시뮬레이션 및 시뮬레이션: 설계 매개 변수의 합리성을 확인하고 디자인을 최적화하기 위해 Matlab, Simulink 등과 같은 시뮬레이션 및 시뮬레이션 도구를 사용하십시오.
11제조 및 테스트: 설계 매개 변수에 기초한 모터 프로토타입을 생산하고 실제 테스트를 수행하고 필요한 조정 및 최적화를 수행합니다.
스윙 스코일 모터의 설계 및 매개 변수 계산은 모터 엔지니어링과 같은 여러 분야의 지식을 결합하는 복잡한 과정이라는 점에 유의해야합니다.전자기복잡한 응용 프로그램에서는 설계 및 최적화에 도움이되는 전문 전자 자기 시뮬레이션 소프트웨어 및 제어 시스템 설계 도구를 사용하는 것이 필요할 수 있습니다.

응용 프로그램:

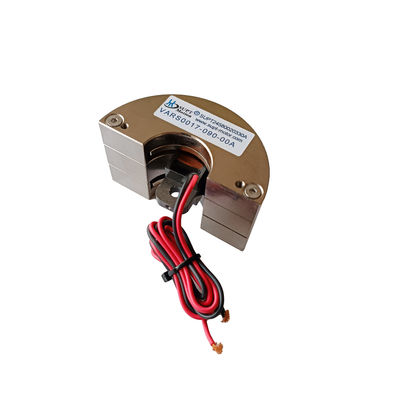

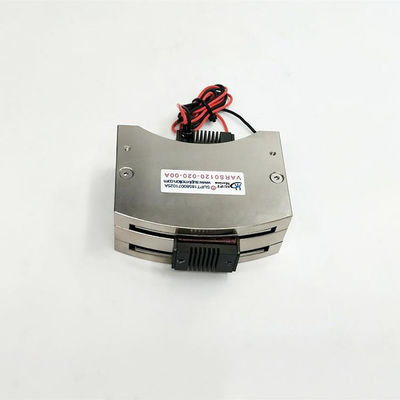

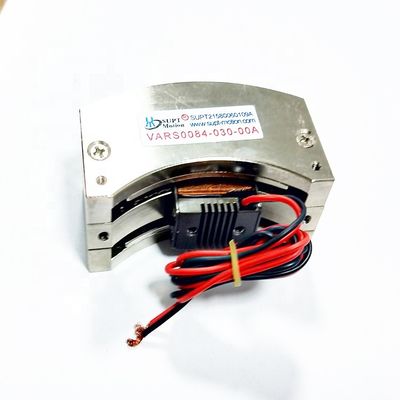

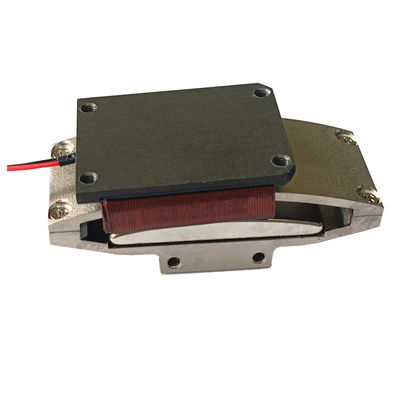

SUPT 진동 음성 코일 모터 시리즈는 정사각형 시리즈 제품의 기술을 채택하고 정사각형 시리즈 제품을 구부리며 특정 우선 각 위치 시스템을 형성합니다.일반적인 토크는 100도이고 토크는 50N · m입니다.스윙 타입 제품은 일반적으로 미러 로케이터, 스윙 타입 밸브 브레이크, 스윙 타입 포지셔닝 시스템 및 비행 컨트롤러 등에 레이저 기술에서 사용됩니다. , 그것은 반도체 산업, 자동화 및 항공기 산업과 관련이 있습니다. U형 선형 모터와 평면형 선형 모터와 비교하면 더 나은 고주파 응답을 제공할 수 있습니다.고속 회전형 선형 운동, 특히 단류 폐쇄 루프 servo 제어 시스템에 적합합니다. 음성 코일 선형 모터의 제어는 간단하고 신뢰할 수 있습니다, 이동 장치가 없으며, 긴 수명입니다.
