AC3-055-09 세르보 모터 컨트롤러 120W 마이크로E 그레이팅 라일러 장수
| 원래 장소 | 스초우 중국 |
|---|---|
| 브랜드 이름 | America MICROE |
| 인증 | 195-R3726-01 |
| 모델 번호 | MII163OS-20-NR |
| 최소 주문 수량 | 1pcs |
| 가격 | $105-$230 |
| 포장 세부 사항 | 통 패키징 ect. |
| 배달 시간 | 일반적 5-7 일 배달, 빨리 3-5 일, 협상될 크기 |
| 지불 조건 | T/T |
| 공급 능력 | 협상 가능 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 무게 | 빛 | 전체적인 차원 | 200*400*603mm |
|---|---|---|---|
| 전압 | 24v | 기 | 고정밀 |
| 힘 | 36W | 적용 | 산업 자동화 |
| 통신 인터페이스 | RS485/수/USB | 입력 전압 | DC24V |
| 출력 전류 | 0-5A | 출력 전력 | 120W |
| 출력 전압 | DC0-24V | 제품 이름 | 서보 모터 제어기 |
| 펄스 주파수 | 0-100KHZ | 크기 | 180*140*60mm |
| 속도 조정률 범위 | 0-100% | 작동 온도 | -20~+85C |
| 강조하다 | AC3-055-09 세르보 모터 컨트롤러,세르보 모터 컨트롤러 120W,120W 마이크로E 그레이팅 라일러 |
||
제품 설명
AC3-055-09 마이크로E 격자 릴러 서보 모터 컨트롤러 장수
제품 설명:

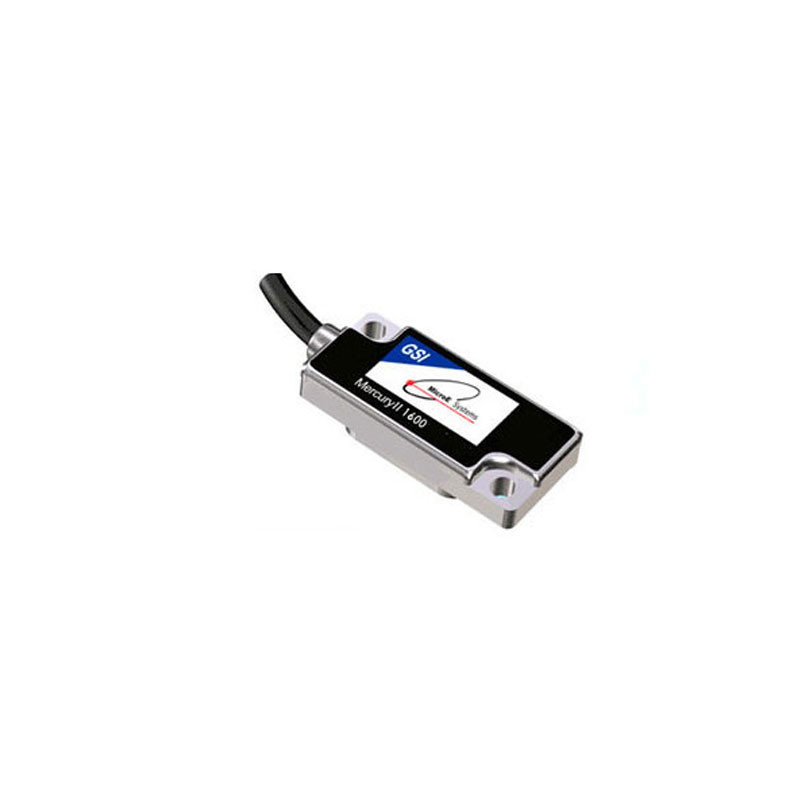

마이크로E 격자 라인러
그것은 종종 수치 제어에 사용되는 격자 광학적 원칙에 따라 작동하는 측정 피드백 장치입니다.
기계 도구의 닫힌 루프 서보 시스템에서 선형 이동 또는 각 이동을 감지하는 데 사용할 수 있습니다.
디지털 펄스에 대한 측정 출력 신호, 큰 탐지 범위 탐지 정확성, 빠른 응답 특성.
그것은 종종 수치 제어에 사용되는 격자 광학적 원칙에 따라 작동하는 측정 피드백 장치입니다.
기계 도구의 닫힌 루프 서보 시스템에서 선형 이동 또는 각 이동을 감지하는 데 사용할 수 있습니다.
디지털 펄스에 대한 측정 출력 신호, 큰 탐지 범위 탐지 정확성, 빠른 응답 특성.
| 모델 | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| 출력 전력 | |||||||||
| 최고류 | 9(636) | 18 ((12.73) | 3(212) | 9(636) | 12 (8.5) | Adc(팔, 시누소이드,±5% | |||
| 최고 시간 | 1 | 1 | 1 | 1 | 1 | 세크 | |||
| 연속 전류 | 3(2.12) | 6.4.24 | 1 ((0.71) | 3(2.12) | 6.4.24 | Adc ((아름, 시누시달),± 5% | |||
| 최고 출력 전력 | 490 | 970 | 270 | 800 | 1600 | w | |||
| 연속적" | 163 | 323 | 89 | 267 | 533 | w | |||
| 출력 저항 | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| 최대 출력 전압 | voutHV0.97*Rou*tlout | ||||||||
| 입력 전력 | |||||||||
| H.V.에서 H.V.로 | 20-55 | 20-55 | 20~90 | 20~90 | 20~90 | +vdc,정보통신 | |||
| 최고 | 9 | 18 | 3 | 9 | 12 | Adc (~ 1초) 피크 | |||
| 아이콘트 | 3 | 6 | 1 | 3 | 6 | ACD 연속 | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc 최대 | ||||||||
| PWM 출력 | 3단계 MOSFET 인버터, 15 kHz 중중량 PWM, 공간 벡터 변조 3o kHz |
||||||||
| 종류 pwm 파동 주파수 |
|||||||||
| 디지털 제어 | |||||||||
디지털 제어 루프 |
전류, 진동, 위치 100% 디지털 루프 제어 이중 루프 위치 코트롤 2차 인코더 입력 현재 루프:15 kHz ((66.7 us) 속도, 위치 루프: 3kHz ((333 us) 시누소이드 필드 오리엔테드 컨트롤 또는 브러쉬리스 모터용 홀에서 트라페소이드 공간 벡터 변형을 가진 특정 가중된 PWH 전류 루프:2.5 kHz 전형, 대역폭은 조정 및 부하 인덕턴스에 따라 달라질 것입니다 버스 전압의 변화는 대역폭에 영향을 미치지 않습니다. 200 uH 선-선 |
||||||||
| 부근 속도 (시간) | |||||||||
| 변동 | |||||||||
| 변조 | |||||||||
| 대역폭 | |||||||||
| HV 보상 | |||||||||
| 최소 부하 인덕턴스 | |||||||||
| 명령어 입력 | |||||||||
| 열 수 있습니다 | 프로필 위치, 인터폴레이트 위치, 프로필 속도, 프로필 토크, 홈 | ||||||||
| 디지털 위치 | 스텝/디렉션,CW/CCW 스텝어 명령어 (2 MHz 최대 속도) | ||||||||
| 쿼드 A/B 인코더 | 20 Mcount/sec (제곱 후),5Mline/sec | ||||||||
| 디지털 토크와 속도 | pWM,극성 | PWM 0~100%,극성=1/0 | |||||||
| PWM | PWM 50% ± 50%, 극성 신호가 필요하지 않습니다. | ||||||||
| PWM 주파수 범위 | 최소 1kHz 최대 100kHz | ||||||||
| Pw 최소 펄스 너비 | 220 ns | ||||||||
| 아날로그 토크/속도/포지톤 | ±10vdc,5kΩ 지향 입력 임페던스 | ||||||||
| 디지털 입력 | |||||||||
| 번호 유형 | 9, 격리되지 않은 [IN1] 드라이브 활성화 기능에 전념, [IN2] ~ [IN9]는 프로그래밍 74HC14 입력된 RC 필터로 +5 Vdc에서 작동하는 슈미트 트리거 10 kΩ에서 +5 Vdc 또는 [IN5] (아래 참조) 를 제외한 모든 것을 위한 지상 Vin-Lo 1.35 Vdc,vin-HI >3.65 Vdc 모든 입자는 +5 Vdc 또는 gound에 입력 당기/하향 리슬스토르의 그룹 선택 연결이 있습니다 1 드라이브를 활성화하기 위해 330 us RC 필터와 함께 전용 입력,0에서 +24 Vdc 최대 3 330 us RC 필터,0에서 + 24 vdc 최대 1 모터 온도 스위치의 중속 입력,33 us RC 필렛 40.99 kΩ 당기/당기, 0 ~ + 24vdc 최대 4 100 ns RC 필터와 함께 고속 입력 및 출력, 0 ~ + 5 Vdc 최대 |
||||||||
| 모든 입력 | |||||||||
| 논리 레벨 | |||||||||
| 끌어올리고 끌어내리는 제어 | |||||||||
| [IN1]를 활성화합니다 | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| 디지털 출력 (1번 참고) | |||||||||
| Numbet 타입 | 4격리되지 않고 프로그래밍이 가능합니다 전류 침몰 MDSFET와 1 kΩ 당기 +5 Vdc 다이오드를 통해 최대 300mAdc, 최대 30ve.프로그램 가능한 기능 인덕티브 로드를 구동할 때 필요한 외부 피백 다이오드 |
||||||||
| [OUT1~4] | |||||||||
| 현재 등급 | |||||||||
| 현재 등급 | |||||||||
AC3-055-09은 마이크로E 시스템에서 출시한 고성능 격자 릴러 서보 모터 컨트롤러로, 정밀 위치 제어 및 운동 애플리케이션을 위해 특별히 설계되었습니다.다음은 AC3-055-09 컨트롤러의 상세한 설명입니다.:
고 정밀 위치 제어: AC3-055-09 컨트롤러는 매우 높은 위치 정확성을 달성 할 수있는 고급 위치 제어 기술로 장착되었습니다.그것은 정확하게 위치 정보를 측정하기 위해 MicroE의 격자 릴러 기술과 결합미세한 움직임과 위치를 설정할 수 있습니다.
닫힌 피드백 시스템: 컨트롤러는 닫힌 피드백 시스템을 채택하여 모터 위치를 실시간 모니터링하고 조정함으로써 시스템이 항상 예상 위치에 있음을 보장합니다.이것은 오류와 불안정성을 제거하는 데 도움이됩니다, 시스템 안정성 및 제어 성능을 향상시킵니다.
고속 반응: AC3-055-09 컨트롤러는 빠른 위치 변화와 조정을 달성 할 수있는 고속 반응 기능을 가지고 있습니다.이것은 빠른 위치 또는 위치 전환을 요구하는 응용 프로그램에서 매우 중요합니다.
여러 제어 모드: 컨트롤러는 위치 모드, 속도 모드 및 힘 모드를 포함하여 여러 제어 모드를 지원합니다.사용자들은 다른 종류의 모션 컨트롤을 달성하기 위해 특정 애플리케이션 요구 사항에 따라 적절한 제어 모드를 선택할 수 있습니다..
통신 인터페이스: AC3-055-09 컨트롤러는 디지털 인터페이스, 아날로그 인터페이스 및 보편적 입력/출력 인터페이스와 같은 다양한 통신 인터페이스가 장착되어 있습니다.외부 장치와 연결 및 데이터 교환을 달성하기 위해.
프로그래밍 유연성: 이 컨트롤러는 풍부한 프로그래밍 옵션을 제공합니다. 여러 프로그래밍 언어와 환경을 지원합니다.사용자가 자신의 필요에 따라 제어 및 구성을 사용자 정의 할 수 있도록.
응용 분야: AC3-055-09 컨트롤러는 반도체 제조, 정밀 가공, 의료 장비,자동 생산 라인, 등등
신뢰성 및 내구성: 마이크로E는 신뢰성 및 내구성으로 유명한 모션 제어 솔루션의 전문 공급자입니다.AC3-055-09 컨트롤러의 설계는 장기간에 걸쳐 안정적인 작동과 높은 신뢰성을 보장하기 위해 신중하게 최적화되었습니다.
요약하자면, AC3-055-09 MicroE 격자 라인러 서보 모터 컨트롤러는 높은 정밀도, 고속 반응 및 여러 제어 모드를 가진 컨트롤러입니다.그것은 광범위한 응용 프로그램에 적합합니다., 정밀 위치 제어가 필요한 애플리케이션에 안정적이고 신뢰할 수있는 모션 제어 지원을 제공합니다.
