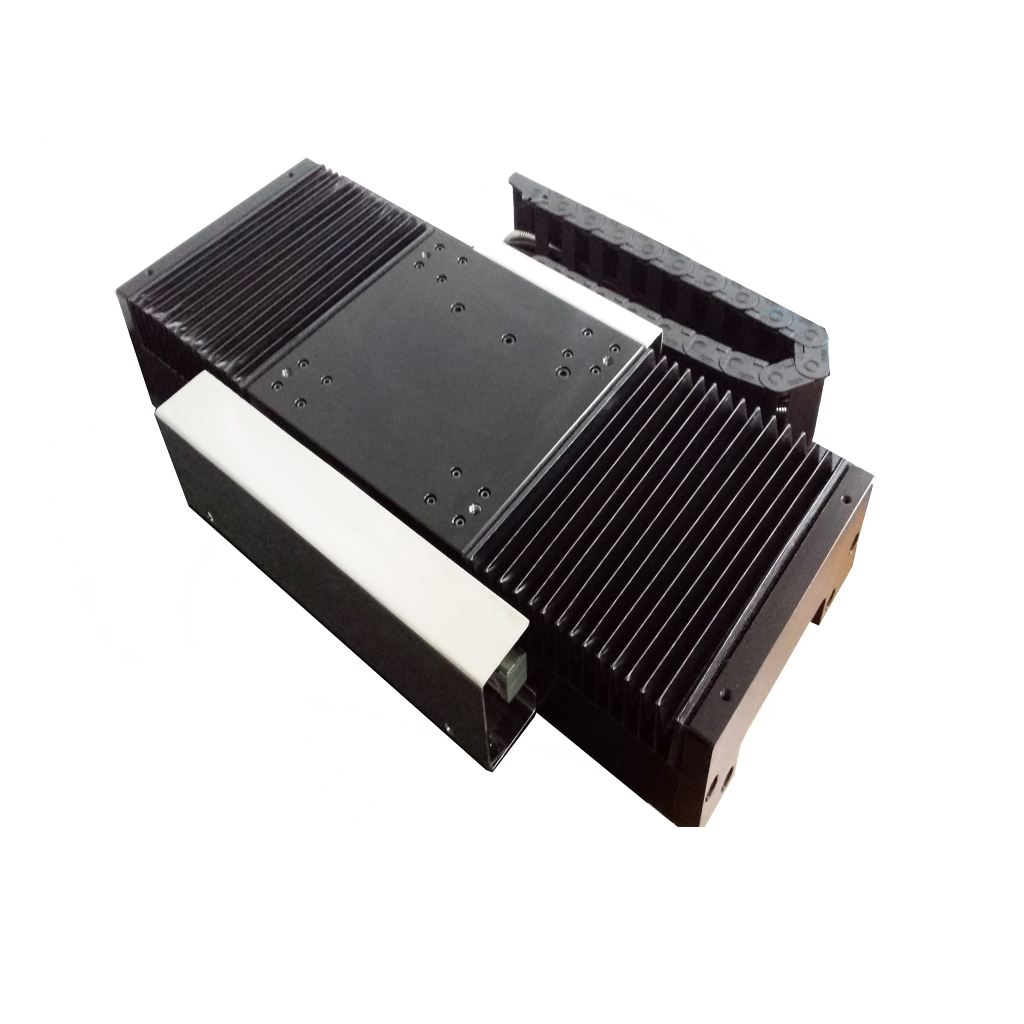

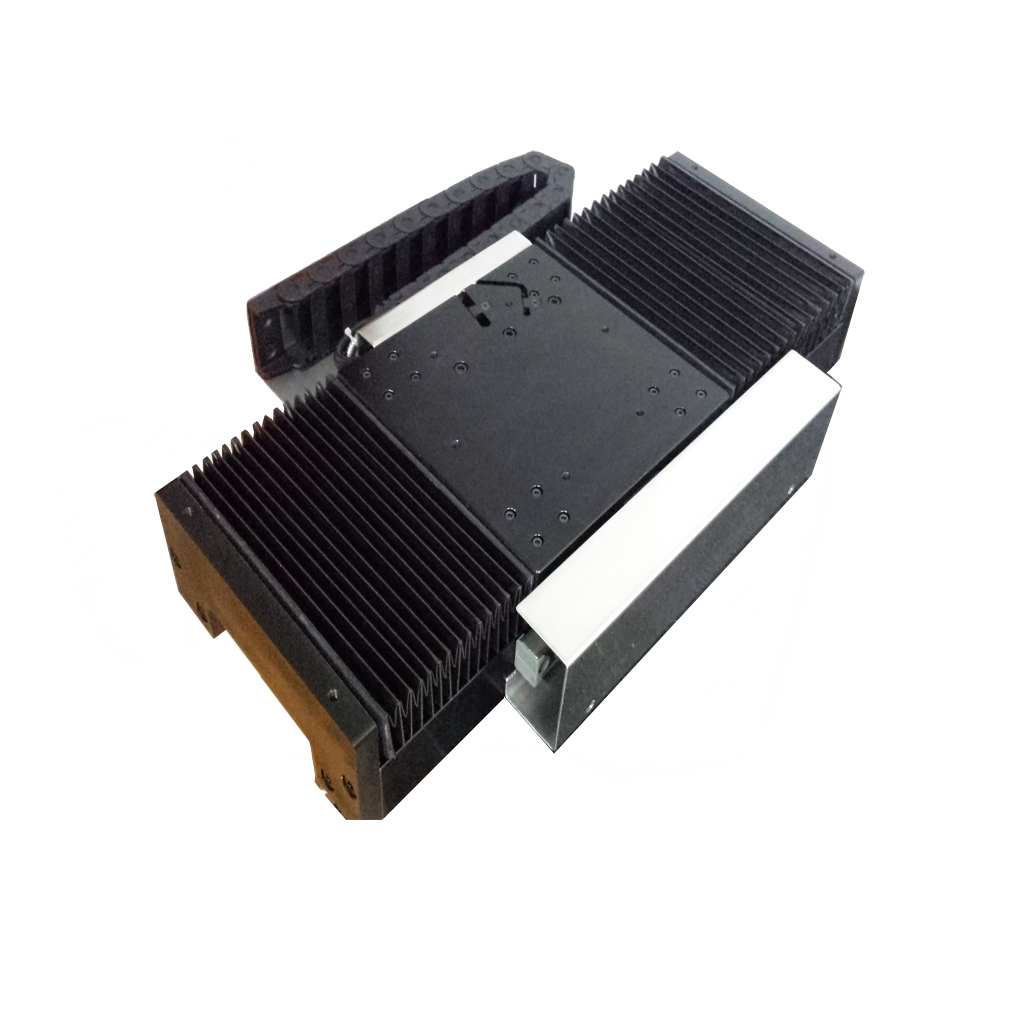

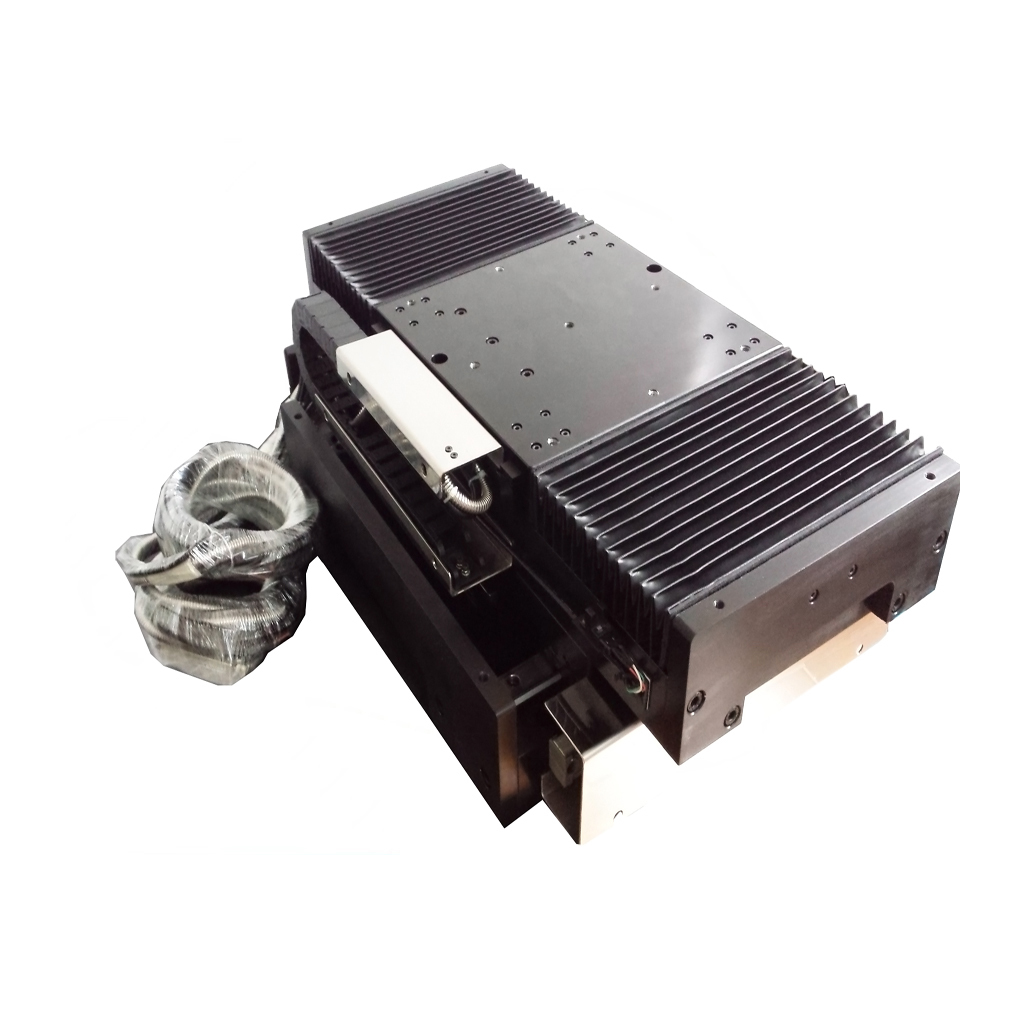

사용자 정의 가능한 스트로크 길이를 갖춘 고추력 U자형 선형 모터 모듈
제품 상세 정보
| 피크 토크 | 120N | 모터 유형 | 선형 모터 모듈 |
|---|---|---|---|
| 역기전력 상수 | 17.6V/m/초 | 피크 전류(lp) | 4.2A |
| 코일 무게 | 0.42kg | 저항(LL)(R) | 9.4 Ω |
| 25C에서의 연속 토크 | 40 n | 재료 | 알루미늄 합금 |
| 제품 모델 | MLCA-0040-135-00 |
제품 설명
제품 개요
SUPT MOTION MLCA-0040-135-00은 MLFA 시리즈 스테이터(자기 레일)와 호환되도록 설계된 U자형 선형 모터 아마추어입니다. 최대 추력 120N, 연속 추력 40N, 극 피치 30mm, 아마추어 무게 0.42kg의 특징을 가지고 있습니다. 선형 엔코더와 함께 사용하면 고정밀 위치 제어가 가능합니다.
선형 모터는 높은 가속도, 부드러운 추력 특성, 모듈식 설계, 자유롭게 확장 가능한 스트로크, 저소음 작동, 유지보수가 필요 없는 성능 등 상당한 이점을 제공합니다.
U자형 선형 모터는 코어리스 설계를 채택하여 자기 흡인 및 코깅 효과를 제거하여 제로 백래시로 부드러운 움직임을 달성합니다. 스테이터 자기 레일은 무한히 연결할 수 있어 이론적으로 스트로크가 무제한입니다. 따라서 긴 스트로크, 고속 위치 결정이 필요한 응용 분야에 특히 적합합니다. 리드 스크류 드라이브에 비해 선형 모터는 중간 변환 메커니즘이 필요 없어 시스템 구조를 단순화하고 동적 응답 대역폭을 개선합니다.
제품 장점
모듈식 설계: 이동 및 고정 부품의 독립적인 선택으로 유연한 구성 가능
무한 스트로크 확장: 모든 스트로크 요구 사항을 충족하도록 확장 가능한 고정 부품
유지보수 불필요: 기계적 마모가 없는 비접촉 구동
고가속도n: 높은 추력으로 높은 동적 응답 가능
저소음 작동: 기어 또는 리드 스크류 소음 없음
키워드: U자형 선형 모터, 선형 모터 모듈, 모듈형 선형 모터, 장거리 선형 플랫폼, 고추력 선형 모터
사양
| 매개변수 | 값 |
| 최대 추력 | 120 N |
| 연속 추력 | 40 N |
| 최대 전류 | 4.2 A |
| 연속 전류 | 1.4 A |
| 추력 상수 | 30.4 N/A |
| 역기전력 상수 | 17.6 V/m/s |
| 극 피치 | 30 mm |
| 이동체 질량 | 0.42 kg |
| 선형 모터 성능 매개변수 | ||||
| A 시리즈--MLCA(동적) MLFA(스테이터) | ||||
| 모델/매개변수 | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| 최대 힘(Fp) | N | 60 | 120 | 240 |
| 최대 전류(lp) | Amps | 4.8 | 4.2 | 4.2 |
| 연속 힘(Fc) | N | 20 | 40 | 80 |
| 연속 전류(lc) | Amps | 1.6 | 1.4 | 1.4 |
| 액추에이터 상수(DC 모터 변환/3p)(Ka) | N/W | 5.65 | 7.9 | 11.2 |
| 정격 추력(L-L)(Kf) | N/Amps | 15.3 | 30.4 | 60.3 |
| 역기전력 상수(L-L)(Kb) | V/m/sec | 8.8 | 17.6 | 34.8 |
| 전기 상수(Te) | ms | 0.3 | 0.3 | 0.3 |
| 저항(L-L)(R) | @25°CΩ | 4.8 | 9.4 | 19.2 |
| 인덕턴스(L-L)(l) | mh | 1.51 | 3 | 6 |
| 열 전달 계수(Rth) | °C/W | *3.9 | *1.9 | **1.3 |
| 코일 최대 온도(Tmax) | °C | 120 | 120 | 120 |
| 자극 피치(2T) | mm | 30 | 30 | 30 |
| 이동체 무게 | Kg | 0.24 | 0.42 | 0.82 |
응용 분야
반도체 웨이퍼 이송 플랫폼
평판 디스플레이(FPD) 검사 장비
전자 부품 표면 실장 기술(SMT) 생산 라인
레이저 절단 및 조각용 XY 스테이지
물류 분류 및 자재 취급 시스템
맞춤 제작 참고 사항: 이 제품은 스트로크 길이, 추력 등급 및 가이드 레일 구성의 맞춤 제작을 지원하며, 필요에 따라 광학 엔코더 또는 홀 효과 센서와 통합될 수 있습니다.
