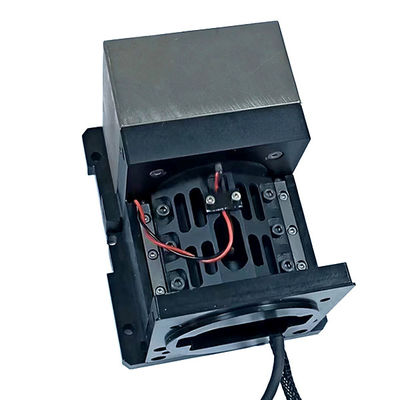

짧은 스트로크 음성 코일 모터 모듈 폐쇄 루프 서보 선형 운동 단계 CNC 기계
| 원래 장소 | 진주, 중국 |
|---|---|
| 브랜드 이름 | SUPT |
| 인증 | ce,ISO9001,CCC |
| 모델 번호 | VCAR0262-0249-00A |
| 최소 주문 수량 | 2개 부분 |
| 가격 | $600.00/pieces >=2 pieces |
| 포장 세부 사항 | 통 & ; 나무상자 보이스 코일 모터 |
| 배달 시간 | 1-5 상품 5-7 일 선적, 표본 3-5 일, 협상될 크기 |
| 지불 조건 | 전신환 |
| 공급 능력 | 2000 부분 / 부분마다 달 보이스 코일 모터 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 사용 | 자동차, 전기적 자전거, UAV, 로봇, 의료 환기 설비, 현미경, 내시경, 광학, 광학렌즈인 보트 |
|---|---|---|---|
| 종류 | 소형 모터 | 토크 | 요구 |
| 건축물 | 영구 자석 | 변동 | 붓 |
| 보호 기능 | 완전히 에워싸입니다 | 속도 (RPM) | 고속도 |
| 연속 전류 (A) | 10.1A | 효율성 | IE 1 |
| 최대 힘(N) | 262 | 최대 여행(MM) | 11.2 |
| 보이스 코일 모터(V) | 28.2 | 모터 중량 r(kg) | 2 |
| 연속적인 힘(N) | 112 | 항구 | 상하이 보이스 코일 모터 |
| 강조하다 | 단류 모터 모듈 10.1A,닫힌 루프 선형 운동 단계,XYZ 선형 운동 단계 10.1A |
||
제품 설명
짧은 스트로크 높은 반응 폐쇄 루프 서보 XYZ 선형 모듈 CNC 기계의 움직임 단계
제품 설명

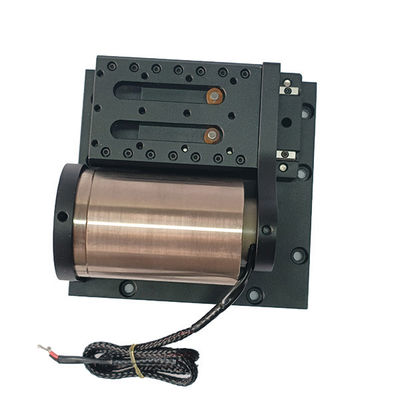

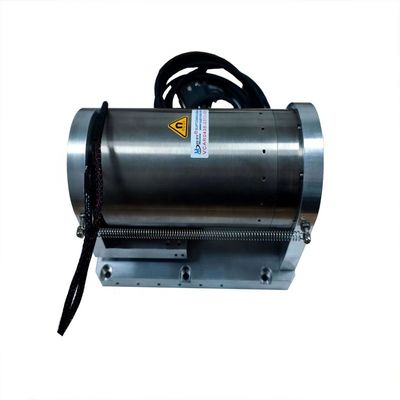

VCM (보이스 코일 모터) 의 실린더적 설계는 기본 구성 요소를 수용하는 튜브 구조를 사용합니다. 코일과 영구 자석으로 구성됩니다.둘 다 모터의 중축을 따라 정렬코일은 일반적으로 홀린 실린더 주위를 윙크하고 영구 자석은 코일을 둘러싸고 있습니다. 반도체 응용 프로그램에서,반도체 제조 공정의 엄격한 요구 사항을 달성하기 위해 VCM 실린더 음성 코일 모터의 정확성과 반응성이 중요합니다.그것은 반도체 장치의 일관성 있고 고품질의 생산을 보장하는 바와 같이 웨이퍼의 정확한 조작을 허용합니다.
반도체 응용 분야에서 조작:
웨이퍼 처리: 반도체 제조 과정에서 웨이퍼는 다양한 프로세스를 위해 정확하게 배치되어야합니다.VCM 실린더 모터는 정확한 정렬을 가능하게 웨이퍼 처리 시스템에 통합되어 있습니다..
정렬: 특정 프로세스를 위해 웨이퍼가 위치되어야 할 때 제어 시스템은 VCM에 신호를 전송합니다. 전류가 코일을 통해 흐르면서 자기장을 만듭니다.이 자기장 과 영구 자석 의 상호 작용 은 코일 과 부착 된 부하 (와퍼) 를 원하는 위치 로 이동 시키는 힘 을 만들어 낸다.
피드백 제어: 정확성을 보장하기 위해 VCM의 움직임은 피드백 시스템으로 모니터링됩니다. 센서는 모터의 위치를 측정하고 제어 시스템에 정보를 제공합니다.목표 위치에서 어떤 오차가 감지되면, 제어 시스템은 코일을 통해 흐르는 전류를 조정하여 위치를 수정합니다.
높은 정확성: VCM 실린더 모터는 직접 구동 메커니즘을 사용하여 높은 정확성을 얻습니다. 기어 또는 벨트가 없기 때문에 역반응과 기계적 클리어런스가 최소화됩니다.정밀 위치.
기술 매개 변수:
| 제품 모델 | 최고 힘 | 지속적 인 힘 | 전체 스트로크 | 최고류 | 피크 전압 | 밀기 상수 | 인코더 해상도 | 반복 정확성 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 10 월 15 일 |
음성 코일 모터 단축 모듈, 짧은 스트로크 폐쇄 루프 서보 애플리케이션, 가벼운 액추에이터 무게와 빠른 반응 (밀리 초에 최대 20G).기지는 항공 알루미늄 정밀 가공을 채택, 좋은 안정성, 고속 오시일레이션 및 교차 이동을 할 수 있습니다. 간단하고 신뢰할 수있는 제어, 후퇴 장치가 필요하지 않습니다, 유지 보수 무료 긴 수명. 정밀 위치, 속도,가속 및 추진 조절이 가능합니다.적절한 인코더와 가이드 레일로 장착되어 위치 정확도는 0.1-5um에 도달 할 수 있습니다.추진력 요구 사항은 적절한 드라이버와 컨트롤러로 구성됩니다.. 플랫폼 구조는 처리 및 사용자 정의 할 수 있습니다. 다른 응용 프로그램에 따라 적합한 선형 안내 메커니즘이 구성됩니다: 다양한 유형의 고 정밀 선형 안내 레일.
우리 서비스
기술 지표 및 사양은 사용자 정의 될 수 있습니다.
