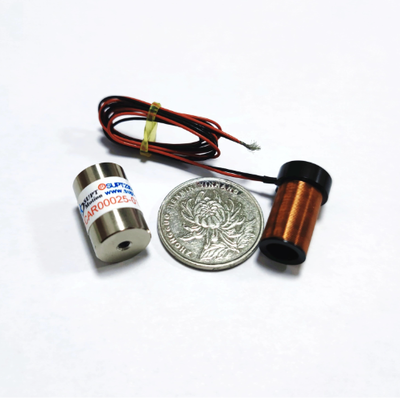

마이크로 디바이스용 고 정밀 12.8V 컴팩트 실린더 음성 코일 모터
제품 상세 정보
| 모델 번호 | VCAR0007-0127-00A | 모터 유형 | 소형 원통형 보이스 코일 모터 |
|---|---|---|---|
| 피크 힘 | 7.1N | 연속적인 힘 | 2.3N |
| 총 뇌졸중 | 12.7mm | 맥스 전압 | 12.8V DC |
| 역기전력 상수 | 1.6V/m/초 | 코일 무게 | 11.4g |
| 고정자 직경 | 19.1 밀리미터 | 전체 길이 | 27mm |
| 절연 등급 | 클래스 B | ||
| 강조하다 | 컴팩트 실린더 모터 설계,20mm 지름 음성 코일 모터,가벼운 직동운전 가동기 |
||
제품 설명
제품 개요

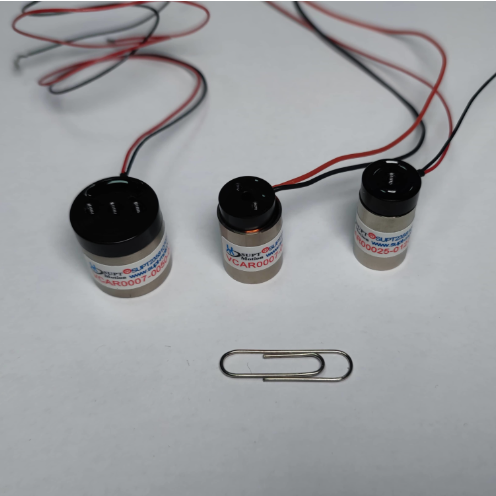

VCAR0007-0127-00A는 외경이 19.1mm에 불과한 컴팩트한 원통형 보이스 코일 모터입니다. 12.8V DC 전원 공급 장치로 구동되며 12.7mm의 스트로크와 최대 7.1N의 피크 추력을 제공하여 SUPT MOTION 제품 시리즈에서 가장 작은 직접 구동 액추에이터 중 하나입니다.
원통형 모양 덕분에 원형 구멍, 슬리브 및 캐비티에 자연스럽게 장착되어 공간이 제한된 제품의 기계적 통합을 단순화합니다. 무게는 14.8g에 불과하며, 이동 코일은 빠르게 가속되고 주변 구조물에 최소한의 관성력을 발휘합니다. 고에너지 자석 어셈블리는 컴팩트한 디자인 내에서 강력한 추력을 제공하며, 비접촉 설계는 코깅 효과 없이 조용한 작동을 보장합니다.
간단한 전류 명령으로 전체 스트로크 범위에 걸쳐 부드럽고 제어 가능한 추력을 생성하여 서보 튜닝을 간단하고 직관적으로 만듭니다. 하우징은 알루미늄으로 정밀 가공되었으며 부식 방지 마감 처리되었습니다. 이 모터는 기어 모터의 부피가 큰 구조 없이 안정적이고 반복적인 선형 모션이 필요한 컴팩트한 장치를 위해 설계되었습니다.
솔루션
마이크로 장치에는 일반적으로 회전 모터와 전송 메커니즘을 수용할 공간이 부족합니다. 이 보이스 코일 액추에이터는 19.1mm 원통형 하우징 내에서 직접 선형 추력을 제공하여 이 문제를 해결합니다.
직접 구동 설계 덕분에 이 보이스 코일 모터는 마모되기 쉬운 기어가 없으며 백래시 보상이 필요 없어 간단하고 안정적인 메커니즘을 제공합니다. 낮은 이동 질량과 낮은 인덕턴스로 인해 이 보이스 코일 모터는 작고 저렴한 드라이버 회로로 구동할 수 있습니다.
보이스 코일 모터는 디스펜싱 및 분류 메커니즘에서 흔히 발생하는 빈번한 역방향 작동도 견딜 수 있습니다. 이 솔루션은 소형 장치를 위한 컴팩트하고 조용하며 유지 보수가 필요 없는 정밀 선형 모션 솔루션을 제공합니다.
사양
| P제품 모델 | 피크 힘 (N) |
C연속 힘 25°C에서(N) |
T총 스트로크 (mm) |
M최대 전압 (V) |
B역기전력 상수 (V/m/s) |
W코일 무게 (g) |

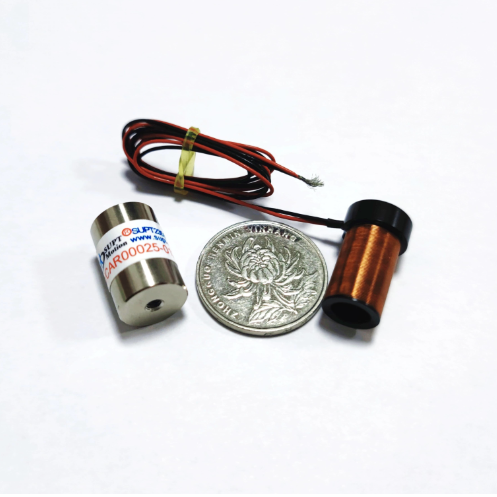

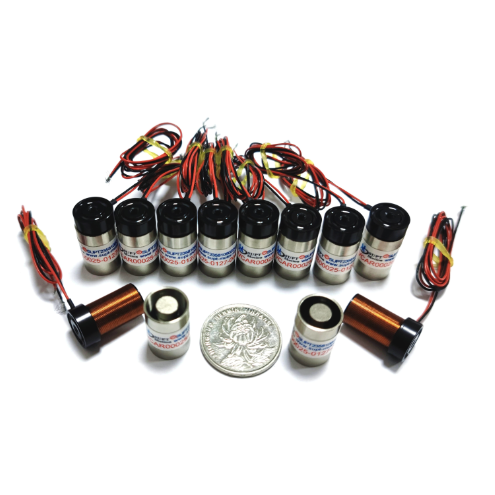

S고정자 직경(mm) | T길이 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
응용 분야
이 컴팩트한 보이스 코일 선형 액추에이터는 마이크로 카메라 자동 초점 모듈, 햅틱 피드백 장치, 마이크로 밸브, 실험실 자동화 피펫, 컴팩트 그리퍼, 광학 줌 메커니즘 및 휴대용 의료 기기에 적합합니다.
동일한 보이스 코일 모터는 컴팩트한 프린트 헤드, 바코드 스캐닝 메커니즘 및 마이크로 펌프 드라이브에도 사용됩니다. 또한 공간 및 무게 요구 사항이 매우 엄격한 마이크로 댐핑 및 진동 시스템에도 적합합니다.
자주 묻는 질문
Q: 원통형 디자인의 장점은 무엇인가요?
A: 원통형 외형은 원형 보어 및 캐비티와 일치하므로 모터를 공간 낭비 없이 장착할 수 있습니다. 또한 모든 장착 방향에서 힘을 일정하게 유지하는 균형 잡힌 자기 회로를 제공합니다.
Q: 이 소형 모터는 얼마나 오랫동안 연속적으로 작동할 수 있나요?
A: 25°C에서의 연속 힘은 2.3N입니다. 이 한계 이상의 듀티 사이클의 경우 방열판을 추가하거나 모터를 간헐적으로 사용하는 것이 좋습니다. 요청 시 열 보호 기능을 추가할 수 있습니다.
Q: 20mm 직경 모터를 맞춤 제작할 수 있나요?
A: 예. 스트로크, 힘, 전압, 리드 길이 및 커넥터 유형을 맞춤 제작할 수 있습니다.
Q: 모터에 드라이버가 포함되어 있나요?
A: 모터는 부품으로 공급됩니다. 빠른 평가를 위해 일치하는 소형 드라이버 보드를 요청 시 사용할 수 있습니다.
