105N은 자동화된 장비를 위한 고응답 원통형 음성 코일 모터를 밀어냅니다
제품 상세 정보
| 모델 번호 | VCAR0105-0164-00A | 모터 유형 | 원통형 보이스 코일 모터 |
|---|---|---|---|
| 피크 힘 | 105N | 연속적인 힘 | 35.4N |
| 총 뇌졸중 | 16.4mm | 맥스 전압 | 20.1V DC |
| 역기전력 상수 | 11.5V/m/초 | 코일 무게 | 150g |
| 고정자 직경 | 60.4 밀리미터 | 전체 길이 | 40.4mm |
| 절연 등급 | 클래스 H | ||
| 강조하다 | 빠른 반응 음성 코일 모터,1ms 기계적 시정수,고가속 선형 운동 |
||
제품 설명
제품 개요

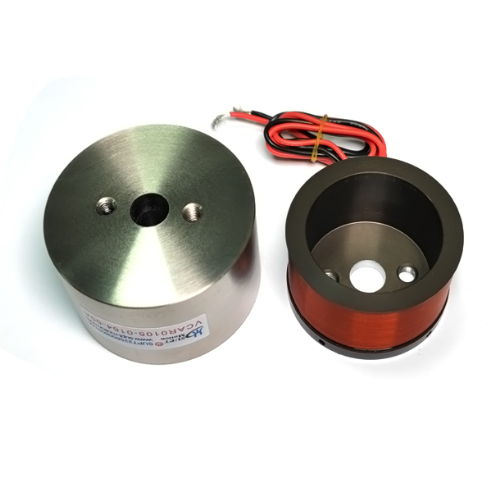

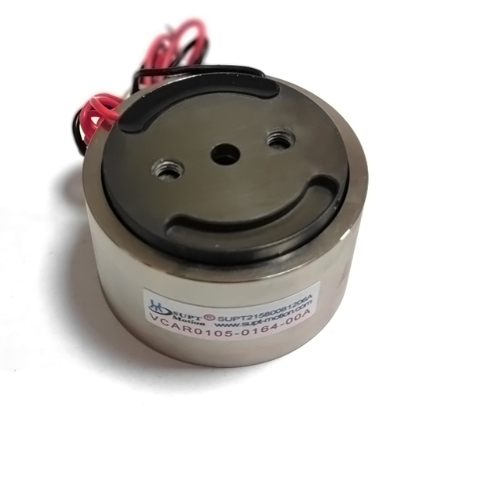

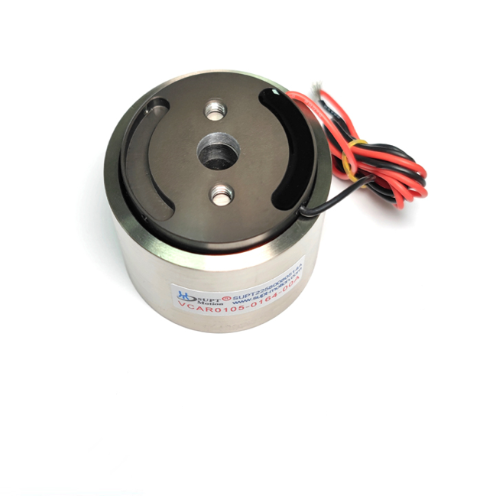

VCAR0105-0164-00A는 고속 모션 컨트롤을 위해 특별히 설계된 원통형 음성 스필 모터입니다.그것은 전기 전류를 선형 추진력으로 직접 변환하는 이동 스핀 원리를 사용합니다이 직접 구동 설계는 역반응과 기계적 준수를 제거합니다.엔진이 약 1 밀리 초 이내에 목표 위치에서 빠르게 가속되고 안정되도록 하는.
이 음성 코일 액추에터는 20.1 V DC로 지정되어 있으며, 105 N의 최고 추진력을 제공하며, 총 도동은 16.4 mm이며, 짧은 도동, 고속 위치 작업에 적합합니다.고 에너지 네오디륨 자석 집합과 저 질량의 코일은 고 cilindric 하우징에 통합되어 있습니다, 따라서 낮은 이동 질량과 높은 가속도를 유지합니다.
각 단위는 모든 단위에서 일관된 힘 출력을 보장하기 위해 엄격한 프로세스 제어 하에서 윙 및 균형 잡히고 있습니다. 유연한 장착 옵션과 자유로이 매달린 선은 OEM 통합을 단순화합니다.음성 코일 모터는 간단한 전류 명령을 받아들이고 부드러운 생성, 전체 스트로크 범위에서 제어 가능한 힘, 서보 튜닝을 간단하고 직관적으로 만듭니다.
해결책
많은 자동화 장치들은 느리고 간접적인 구동 시스템으로 인해 연장 된 주기 시간을 경험합니다. 기어박스를 통해 결합 된 회전 모터는 역반응, 마찰 및 반사 관성을 생성합니다.반응 시간을 늦추고 정확한 위치를 어렵게 만듭니다..
이 음성 스핀 들 모터는 부하에 직접 힘을 가함으로써 이 문제를 해결합니다. 움직이는 스핀 들이 스탠더와 접촉하지 않기 때문에,또는 기계적 반작용따라서, 단계 명령은 오스실레이션 없이 약 1 밀리 초 이내에 실행되고 안정화 될 수 있습니다.
힘은 전류에 비례하여 가속 및 느림 곡선을 쉽게 설계하고 반복 할 수 있습니다. 낮은 움직이는 질량은 또한 주기적인 작동 중에 에너지 소비를 줄입니다.처리량 지향적인 애플리케이션, 이것은 이동 및 안정화 시간을 단축하고 장비의 생산성을 향상시키는 실용적인 방법입니다. 벨트 긴장, 결합 정렬이 필요하지 않기 때문에,또는 기어박스 윤활, 이 직접 구동 접근 방식은 또한 유지보수를 단순화합니다.
사양
| 매개 변수 | 가치 |
|---|---|
| 제품 모델 | VCAR0105-0164-00A |
| 모터 타입 | 실린더형 음성 스필 모터 |
| 최고 힘 | 105N |
| 25°C의 연속력 | 35.4N |
| 전체 스트로크 | 16.4mm |
| 최대 전압 | 20.1V DC |
| 역 EMF 상수 | 11.5 V/m/s |
| 힘에 민감함 | 11.5 N/A |
| 코일 무게 | 150g |
| 스테이터 지름 | 60.4mm |
| 전체 길이가 | 400.4mm |
| 단열 클래스 | H급 |
| P로덕트 모델 | 최고 힘 (N) |
C연속력 25°C (북쪽) |
T전체 뇌졸중 (mm) |
Max 전압 (V) |
Back EMF 상수 (V/m/s) |
W코일 8개 (g) |
S타토르 지름(mm) | To 길이 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
적용
이 음성 코일 액추에이터는 픽 앤 플라스 메커니즘, 반도체 처리, 분배 시스템, 고속 분류, 밸브 작동, 광적 집중 및 진동 테스트에 널리 사용됩니다.다른 분야 중로봇공학에서는 가벼운 손잡이 손가락과 손목의 움직임을 제어합니다. 이 손잡이 손가락은 센서 피드백에 빠르게 반응해야 합니다.
실린더형 음성 코일 모터는 또한 빠른 가속과 원활한 평형 상태 작동을 필요로하는 활성 덤핑 및 다른 단류 모션 애플리케이션에 적합합니다.이 음성 코일 액추에이터는 또한 활성 진동 취소 및 고속 도구 서보 시스템에서 사용됩니다, 밀리초 이하의 힘 반응 시간을 필요로 합니다.
FAQ
질문: 이 모터의 사용 기간은 얼마입니까?
A: 모터에는 브러쉬가 없고, 슬라이딩 전기 접촉이 없습니다. 움직이는 부분은 선형 베어링에 의해 지지되는 코일 집합체입니다.그래서 서비스 수명은 일반적으로 수천만 회로 측정됩니다..
Q: 힘, 스트로크 및 전압을 사용자 정의 할 수 있습니까?
A: 예. SUPT MOTION는 1mm에서 60mm까지의 스트로크와 0.5N에서 3000N까지의 최고 힘의 사용자 지정 윙링을 제공합니다. 당신의 움직임 프로필을 제공하면 적절한 디자인을 일치시킵니다.
Q: 어떤 드라이버를 사용해야 할까요?
A: 위치 피드백과 함께 현재 모드 서보 드라이브가 권장됩니다. 우리는 완벽한 플러그 앤 플레이 솔루션을 위해 일치하는 드라이버와 컨트롤러를 공급 할 수 있습니다.
Q: 모터에는 인코더가 필요합니까?
A: 닫힌 루프 위치 제어에 인코더가 권장됩니다. 힘 또는 속도 제어에 대해서는 전류 모드 드라이버만 충분합니다.
