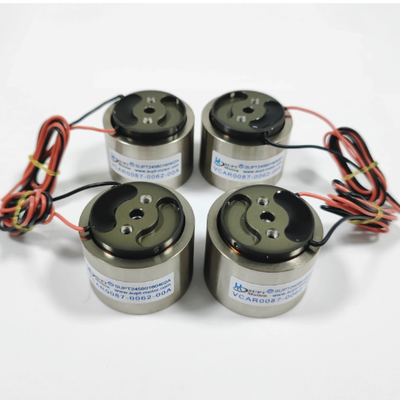

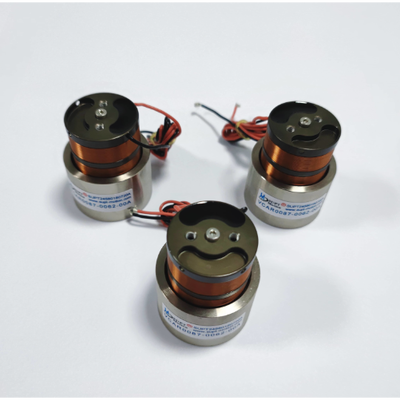

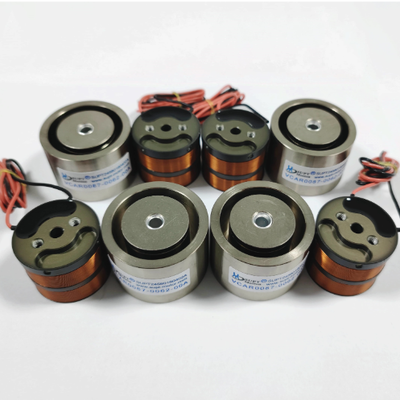

VCAR0087-0062-00A 음성 코일 모터 87N 최고 힘 6.2mm 스트로크 고속
제품 상세 정보
| 모터 유형 | 원통형 보이스 코일 모터 | 피크 힘 | 87N |
|---|---|---|---|
| 25C에서의 연속 힘 | 21.67N | 총 뇌졸중 | 6.2 mm |
| 전압 | 34.5 v | 역기전력 | 12.7V/m/초 |
| 무버 무게 | 45.2g | 고정자 직경 | 43.1 밀리미터 |
| 길이 | 34.9mm | 드라이브 모드 | 다이렉트 드라이브, 백래시 제로 |
| 보증 | 12개월 | ||
| 강조하다 | 87N 최고력 고속 운용,6.2mm 단발 빠른 반응,직접 드라이브 제로 역반응 액추에이터 |
||
제품 설명
제품 개요
VCAR0087-0062-00A는 SUPT MOTION의 VCAR 시리즈에 속하는 고속 원통형 보이스 코일 모터로, 6.2mm의 짧은 스트로크에서 최대 87N의 피크 추력을 제공합니다. 극도로 높은 힘 밀도와 극도로 짧은 스트로크의 조합은 이 모터를 고속 작동, 고주파 응답 및 고주파 왕복 작업에 탁월한 선택으로 만들어, 특히 짧은 거리에서 높은 힘을 신속하게 적용해야 하는 응용 분야에 적합합니다.
이 보이스 코일 모터는 직접 구동 보이스 코일 원리를 사용하므로 기어 또는 리드 스크류 없이도 정지 상태에서 87N의 전체 피크 추력을 제공할 수 있어 백래시, 컴플라이언스 또는 마찰의 영향을 제거합니다. 이동 코일 어셈블리는 무게가 45.2g에 불과하며 강력한 자기 회로와 결합되어 공압 실린더 또는 전자기 액추에이터로는 달성할 수 없는 수준의 가속도를 생성하면서 전체 작동 중에 정밀한 추력 제어를 유지합니다.
스테이터 직경 43.1mm, 길이 34.9mm로 견고하고 컴팩트한 폼 팩터를 갖추고 있어 자동화 장비에 쉽게 통합할 수 있습니다. 이 모터는 브러시리스 설계로 유지 보수가 필요 없으며 조용하게 작동하며 수백만 사이클의 설계 수명을 갖습니다. 각 장치는 ISO 9001 품질 시스템에 따라 제조되며 CE 인증을 받았으며 배송 전에 힘, 스트로크 및 전기적 특성에 대한 포괄적인 테스트를 거칩니다.
VCAR0087-0062-00A는 대형 자기 회로와 최적화된 코일 형상을 통해 높은 힘 밀도를 달성하여 많은 단거리 응용 분야에서 공압 실린더 및 솔레노이드 액추에이터를 대체할 수 있으며 우수한 제어 기능을 제공합니다. 34.5V 정격 전압은 컴팩트한 드라이버 설계를 지원하며, 낮은 이동 질량은 높은 사이클 주파수에서도 기계적 충격과 진동을 효과적으로 억제합니다. 견고한 구조와 선택 사양인 밀봉된 코일을 갖춘 이 보이스 코일 모터는 실험실 및 생산 현장 환경 모두에 적합합니다.
사양
| 모델 | VCAR0087-0062-00A |
| 모터 유형 | 원통형 보이스 코일 모터 (VCAR 시리즈) |
| 피크 힘 | 87 N |
| 25°C에서의 연속 힘 | 21.67 N |
| 총 스트로크 | 6.2 mm |
| 전압 | 34.5 V |
| 역기전력 | 12.7 V/m/s |
| 무버 무게 | 45.2 g |
| 스테이터 직경 | 43.1 mm |
| 길이 | 34.9 mm |
주요 설계 특징: 6.2mm의 짧은 스트로크에서 87N의 피크 힘; 직접 구동 및 제로 백래시를 통한 고속 작동; 빠른 사이클링을 위한 고주파 응답; 컴팩트한 43.1mm 직경; 유지 보수가 필요 없는 브러시리스 구조.
응용 분야
VCAR0087-0062-00A의 고속 및 단거리 특성은 다음과 같은 까다로운 응용 분야에 이상적입니다.
- 고속 분류, 스탬핑 및 리벳팅 보조 메커니즘
- 신뢰성 검증을 위한 진동 및 충격 테스트 시스템
- 정밀 장비를 위한 능동 댐핑 및 진동 절연
- 고주파 비례 밸브 및 인젝터 작동
- 정밀 가공에서의 빠른 툴 서보 및 표면 구조화
- 자동차 부품 테스트, 스위치기어 및 릴레이 작동
자주 묻는 질문
Q1: 단거리 고속 작동에 공압 실린더 대신 보이스 코일 모터를 선택하는 이유는 무엇입니까?
보이스 코일 모터는 정밀한 힘 및 위치 제어를 제공하고, 공기 공급이 필요 없으며, 스틱 현상이 없고, 훨씬 높은 응답 속도와 반복성을 제공합니다. 또한 공압보다 조용하고 에너지 효율적입니다.
Q2: VCAR0087-0062-00A는 어느 정도의 피크 가속도를 달성할 수 있습니까?
87N의 피크 힘과 45.2g의 무버를 사용하여 무부하 피크 가속도는 매우 높습니다. 달성 가능한 가속도는 총 이동 질량과 드라이버 전류 용량에 따라 달라집니다. 당사의 엔지니어는 정확한 부하 질량 및 모션 사이클에 필요한 드라이버 전압, 전류 및 가속도 프로파일을 포함한 상세한 동적 분석을 제공할 수 있습니다.
Q3: 이 모터를 연속적인 고주파 사이클링에 사용할 수 있습니까?
예, 25°C에서 21.67N의 연속 힘 등급 내에서 가능합니다. 장기간의 고주파 작동의 경우 코일 온도를 모니터링하는 것이 좋으며, 더 높은 연속 등급 또는 냉각 옵션이 있는 모델을 공급할 수 있습니다.
Q4: 어떤 구동 전압과 전류가 필요합니까?
정격 전압은 34.5V입니다. 드라이버는 필요한 힘을 생성하기에 충분한 피크 전류를 공급해야 합니다. 드라이버 크기 조정을 위해 정확한 모터 상수 및 저항 값을 제공할 것입니다.
Q5: 사용자 정의 힘 또는 스트로크 버전을 제공합니까?
예, VCAR 시리즈는 0.7N에서 1351N까지의 피크 힘과 최대 63mm의 스트로크를 제공합니다. 힘, 스트로크, 케이블링 및 장착이 수정된 사용자 정의 버전도 요청 시 제공됩니다.
