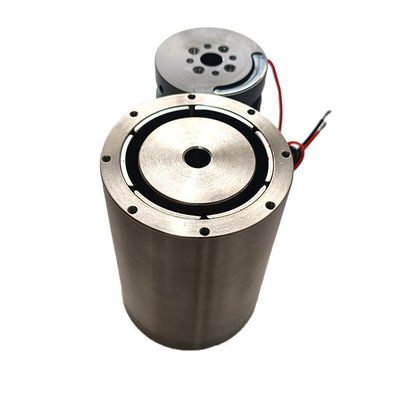

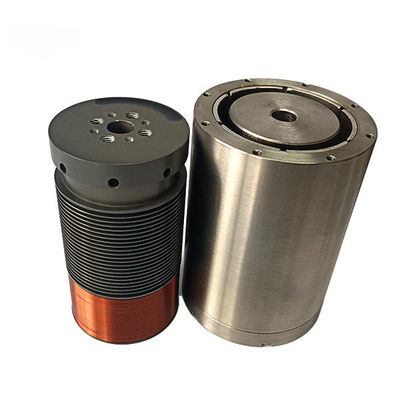

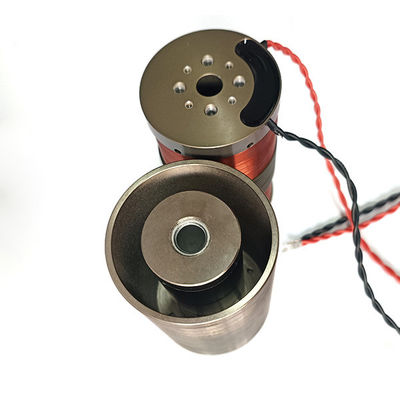

VCAR0022-0448-00A 보이스 코일 모터 22N 최대 힘 44.8mm 스트로크 넓은 속도 범위

제품 개요

VCAR0022-0448-00A는 SUPT MOTION의 VCAR 시리즈의 넓은 속도 원통 음성 스필 모터입니다. 25 ° C에서 최대 44.8 mm의 총 도동, 최대 22 N의 최고 추진력을 제공합니다.그리고 11의 연속 추진력.4 N. 이 모델의 음성 코일 모터는 선형 모션 시스템에 특별히 설계되어 있으며, 초연속 크리핑 속도에서 초고속 교차 모션까지 원활한 작동을 가능하게 한다.전체 스트로크 범위에서 정확한 속도 조절을 제공하면서.

보이스 코일 모터는 스프레드 전류에 비례하고 속도와 독립적이기 때문에 넓은 속도 범위에서 작동 할 수 있습니다.마찰의 변동이 없습니다.따라서 VCAR0022-0448-00A는 낮은 속도에,그리고 높은 속도의 경우, 코팅, 스캔.

스타터 지름 48mm, 길이 75.7mm의 이 액추에이터는 가동 질량을 52g에 불과하게 유지하면서 견고한 구조를 갖추고 있습니다.직접 구동 원칙은 높은 동적 경직성을 보장, 빠른 응답, 밀폐 루프 제어 하에서 마이크로 레벨 반복성. 각 음성 코일 모터는 ISO 9001 표준에 따라 제조되고 CE 인증;모든 단위는 추진력 품질 테스트를 거칩니다., 저항, 그리고 방열 성능 운송 전에.

VCAR0022-0448-00A는 긴 스트로크 외에도 코일이 전체 스트로크 동안 신중하게 최적화된 자기장 내에서 작동하기 때문에 우수한 힘 선형성을 갖추고 있습니다.예측 가능한 힘 출력이 모든 위치에서 달성됩니다.이 액추에터는 자유로이 매달린 선, 커넥터 또는 사용자 정의 길이의 케이블을 장착 할 수 있습니다.모터가 구동력을 공급하는 동안 외부 부하를 지원하기 위해 선택적 선형 가이드를 통합 할 수 있습니다..

사양

주요 설계 특징: 44.8mm 도중 크기가 크리프에서 고속까지의 넓은 속도 범위를 커버합니다. 22 N의 최고 힘과 11.4 N의 연속 힘; 제로 역반응과 고지없이 직접 구동;정확한 속도 및 위치 제어; 유지보수 없는 붓 없는 구조.

적용

VCAR0022-0448-00A의 넓은 속도 범위와 긴 스트로크는 다음과 같은 응용 프로그램에 완벽하게 적합합니다.

• 일률적인 속도를 필요로 하는 자동 분배, 코팅 및 접착 기계
• 가속 프로필이 있는 포장, 표기 및 포장 장비
• 팽창, 압축 및 피로 사이클을 위한 재료 시험 기계
• 정밀 분류, 분류 및 검사용 컨베이어
• 실험실 자동화 및 액체 처리 시스템
• 인쇄, 스캐닝 및 레이저 표시 스테이지, 혼합된 느리고 빠른 동작

FAQ

Q1: 이 모터는 얼마나 빠른 속도를 낼 수 있을까요?

모터는 운전자 전압과 부하에 따라 초당 수백 밀리미터까지 거의 제로 크립 속도에서 작동 할 수 있습니다.왜냐하면 음성 코일 힘은 전류에 의해 제어되고 속도에 독립적이기 때문입니다, 속도는 전체 44.8mm 스트로크에 걸쳐 안정적으로 유지됩니다. 귀하의 특정 부하 및 운동 프로파일을 위해 우리는 가속도를 포함한 동적 계산을 제공할 수 있습니다.설정 시간 및 필요한 드라이버 전류.

Q2: 이렇게 긴 스트로크로 어떻게 위치 정확도를 달성합니까?

원하는 해상도의 선형 인코더와 위치와 속도 루프를 가진 서보 드라이버를 추천합니다.제로 역반응 구조는 기계적 이동 없이 명령된 위치를 유지하도록 보장합니다..

Q3: 스트로크는 사용자 정의 될 수 있습니까?

예, VCAR 시리즈는 다양한 프레임 크기에 걸쳐 1mm에서 60mm 이상으로 스트로크를 제공합니다. 사용자 정의 스트로크, 힘 수준 및 기계적 인터페이스는 볼륨 응용 프로그램에 개발 될 수 있습니다.

Q4: 작업 주기와 열 행동은 무엇입니까?

25 °C에서 11.4 N의 연속 힘 등급은 안전한 연속 업무를 정의합니다. 더 높은 힘 또는 더 긴 업무를 위해, 우리는 열 관리 옵션을 추가하거나 VCAR 가족에서 더 큰 모델을 추천 할 수 있습니다..

Q5: 배송 시간이 얼마나 걸리나요?

샘플 주문은 3 ~ 5 일 이내에 배, 생산 주문은 7 ~ 15 일 이내에. MOQ는 평가에 1 조각입니다.
