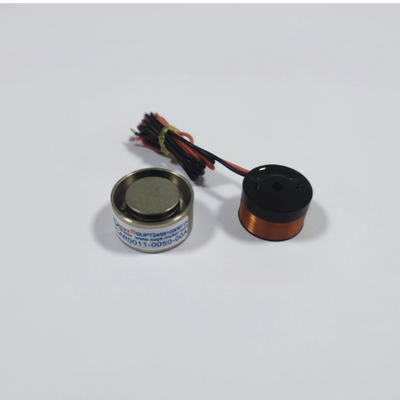

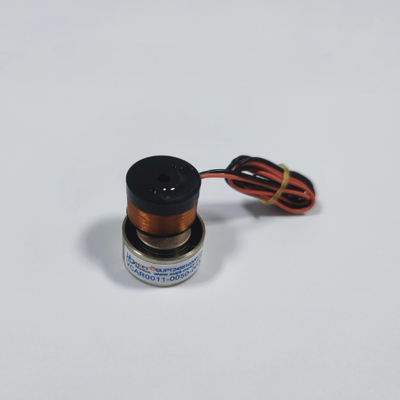

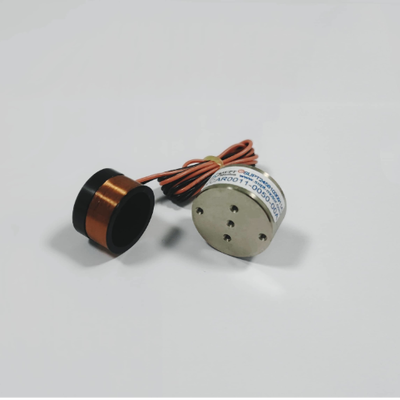

VCAR0011-0050-00A 음성 코일 모터 11.4N 최고 힘 5mm 스트로크 고 가속
제품 상세 정보
| 모터 유형 | 원통형 보이스 코일 모터 | 피크 힘 | 11.4N |
|---|---|---|---|
| 25C에서의 연속 힘 | 2.1N | 총 뇌졸중 | 5 mm |
| 전압 | 11.8 Ｖ | 역기전력 | 3.0V/m/초 |
| 무버 무게 | 11.2g | 고정자 직경 | 24 mm |
| 길이 | 17.2 밀리미터 | 드라이브 모드 | 다이렉트 드라이브, 백래시 제로 |
| 보증 | 12개월 | ||
| 강조하다 | 11.4N 최고력 높은 가속,고주파 반응 단축,가벼운 11.2g 이동 코일 |
||
제품 설명
제품 개요
VCAR0011-0050-00A는 SUPT MOTION VCAR 시리즈의 고가속 원통형 보이스 코일 모터로, 빠른 시동, 신속한 안정화 및 지속적인 고주파 응답이 필요한 애플리케이션을 위해 특별히 설계되었습니다. 25°C에서 이 모델은 11.4N의 피크 추력과 2.1N의 연속 추력을 제공합니다. 무게가 11.2g에 불과한 경량 이동 코일 어셈블리는 매우 높은 추력 대 질량비를 제공하여 모터가 몇 밀리초 내에 목표 속도에 도달할 수 있도록 합니다.
선형 운동으로 변환된 기존 회전 모터와 달리, 원통형 보이스 코일 모터는 코일 전류와 영구 자석장의 상호 작용을 통해 직접 추력을 생성합니다. 이 모터는 기어박스, 커플링 또는 리드 스크류가 필요 없으므로 백래시 제로, 코깅 효과 제로, 히스테리시스 거의 제로를 의미합니다. 결과적으로 적절한 엔코더와 함께 사용하면 매우 부드러운 움직임, 고주파 응답 및 마이크로미터 수준의 반복 가능한 위치 결정 정확도를 제공합니다.
VCAR0011-0050-00A는 총 스트로크 5mm를 제공하여 단거리, 고속 픽앤플레이스, 초점, 스캔 및 진동 작업에 이상적입니다. 직경 24mm, 길이 17.2mm의 컴팩트한 스테이터 직경으로 공간이 제한된 기계 모듈에 쉽게 통합할 수 있습니다. 이 모터는 브러시리스 설계를 특징으로 하며 유지 보수가 필요 없고 매우 낮은 소음과 최소한의 열 발생으로 작동하며 ISO 9001 표준 및 CE 인증을 받아 산업 환경에서 안정적인 작동을 보장합니다.
보이스 코일 모터는 고에너지 희토류 자기 회로 내에서 움직이는 정밀 와이어 구리 코일로 구성되어 브러시, 정류 전자 장치 또는 기계적 전송 메커니즘이 필요하지 않습니다. 이 간단하면서도 견고한 구조는 고장 지점을 줄일 뿐만 아니라 출력 힘이 인가 전류에 비례하도록 하여 설계자에게 예측 가능하고 쉽게 제어할 수 있는 액추에이터를 제공합니다. 적절한 선형 증폭기 및 위치 피드백과 결합하면 VCAR0011-0050-00A는 애플리케이션 요구 사항에 따라 힘 제어, 속도 제어 또는 정밀 포인트 투 포인트 위치 결정 모드로 구성할 수 있습니다.
사양
| 모델 | VCAR0011-0050-00A |
| 모터 유형 | 원통형 보이스 코일 모터 (VCAR 시리즈) |
| 피크 힘 | 11.4 N |
| 25°C에서의 연속 힘 | 2.1 N |
| 총 스트로크 | 5 mm |
| 전압 | 11.8 V |
| 역기전력 | 3.0 V/m/s |
| 무버 무게 | 11.2 g |
| 스테이터 직경 | 24 mm |
| 길이 | 17.2 mm |
주요 설계 특징: 11.2g의 경량 무버 덕분에 고가속; 직접 구동으로 고주파 응답; 빠른 왕복 운동을 위한 짧은 5mm 스트로크; 백래시 제로 및 코깅 제로 구조; 유지 보수가 필요 없는 브러시리스 설계.
응용 분야
VCAR0011-0050-00A의 고가속 및 고주파 응답은 다음과 같은 응용 분야에 탁월한 선택입니다:
- 전자 조립 라인의 고속 픽앤플레이스 메커니즘
- 카메라 및 검사 시스템의 광학 자동 초점 및 이미지 안정화 모듈
- 피로 테스트 및 재료 특성화를 위한 고주파 진동 플랫폼
- 빠른 왕복 운동이 필요한 정밀 디스펜싱, 제팅 및 인쇄 헤드
- 반도체 프로빙, 와이어 본딩 및 다이 정렬 장비
- 능동 진동 절연 및 고속 스티어링 미러 제어
자주 묻는 질문
Q1: 이 모터는 얼마나 빠르게 가속할 수 있습니까?
11.2g의 무버와 11.4N의 피크 힘으로 이론적인 피크 가속도는 매우 높습니다. 실제 가속도는 부하 질량, 드라이버 전류 제한 및 스트로크에 따라 달라지며, 당사의 엔지니어는 특정 부하에 대한 동적 성능을 계산하는 데 도움을 드릴 수 있습니다.
Q2: 모터가 고주파에서 지속적으로 작동할 수 있습니까?
예, 2.1N의 연속 힘 등급 내에서 모터는 과열 없이 고주파로 작동할 수 있습니다. 연속 등급을 초과하는 듀티 사이클의 경우 강제 공기 냉각, 듀티 사이클 등급 조정 또는 VCAR 시리즈의 더 큰 프레임 크기를 권장합니다. 당사의 응용 엔지니어는 모션 프로파일을 시뮬레이션하고 최적의 모델을 제안할 수 있습니다.
Q3: 어떤 위치 피드백 옵션을 사용할 수 있습니까?
요구되는 해상도에 따라 선형 엔코더, 홀 센서 또는 LVDT 위치 센서를 권장합니다. SUPT MOTION은 폐쇄 루프 서보 제어를 위한 통합 지침을 제공할 수 있습니다.
Q4: 이 모터는 클린룸 환경에 적합합니까?
예. 브러시리스, 슬롯리스 구조는 마모 입자를 생성하지 않으며, 반도체 및 의료 응용 분야를 위해 클린룸 호환 재료 및 케이블링으로 모터를 공급할 수 있습니다.
Q5: 지불 조건 및 배송 옵션은 무엇입니까?
T/T, PayPal 및 Western Union을 받습니다. 샘플은 국제 특송으로 3~5 영업일 이내에 배송되며, 생산 주문은 7~15 영업일 이내에 배송됩니다.
