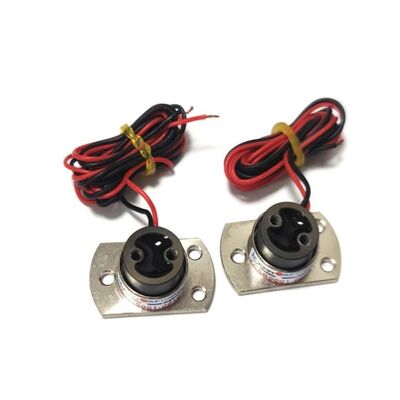

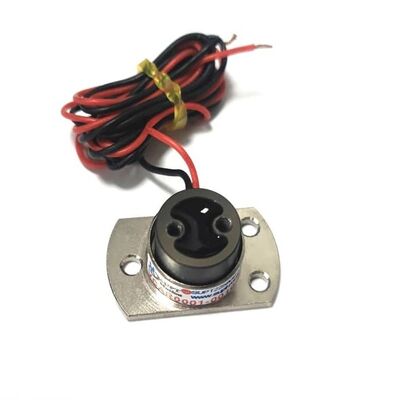

마이크로 실린더적 음성 코일 모터 VCAR0001-0064-00A 0.88N 피크 6.4mm 스트로크

제품 개요

VCAR0001-0064-00A는 SUPT MOTION에서 개발한 소형 실린더형 음성 코일 모터입니다.특히 매우 제한된 설치 공간을 가진 응용 프로그램으로 설계되었지만 최고 수준의 정밀도를 요구합니다.스타터 지름 9.5mm, 전체 길이는 17.7mm로 이 모델은 VCAR 시리즈에서 가장 작은 직선 동력 선형 액추에이터 중 하나입니다.하지만 최고 추진력은 0입니다..88 N, 이동 스킬 조립은 3 그램만 듭니다.
이 실린더형 음성 코일 모터는 기어, 벨트 또는 리드 스크루와 같은 기계적 전송 부품의 필요없이 전기 에너지를 직접 선형 운동으로 변환합니다.이 직동 원리는 반작용을 제거합니다., 콩치 및 히스테레시스, 극도로 높은 가속, 고 주파수 반응, 그리고 부드러운 양방향 운동 제어를 가능하게 합니다.즉, 단류에 최적의 선택이 됩니다., 콤팩트 시스템에서 높은 동적 위치 작업.
슬롯이 없는 디자인과 매우 낮은 이동량 덕분에 이 음성 코일 모터는 매우 빠르게 반응하고 고주파 드라이브를 지원합니다가속 또는 진동 운동이 필요한 애플리케이션에 적합합니다.. 마비되기 쉬운 기계 부품이 없기 때문에, 모터는 조용하게 작동하고, 매우 적은 전력을 소비하고, 긴 서비스 수명을 가지고 있습니다.각 단위는 ISO 9001 품질 관리 시스템 아래 제조되고 CE 인증, 모든 단위에서 일관된 성능을 보장합니다.
실린더형 음성 코일 모터는 정밀하게 엮은 구리 코일, 고품질의 희토류 영구 자석, 그리고 컴팩트한 알루미늄 가구로 구성됩니다.모든 구성 요소는 차원 안정성과 열 신뢰성을 보장하기 위해 엄격한 검사를 받는다..
코일은 유일한 움직이는 부분이기 때문에, 이 음성 코일 모터는 본질적으로 무한한 해상도를 제공합니다. 시스템에서 사용되는 피드백 센서와 드라이버에 의해서만 제한됩니다.이것은 VCAR0001-0064-00A를 빠른, 정밀하고 반복 가능한 마이크로 모션 축, 동시에 전통적인 기계적 드라이브 시스템의 복잡성을 피합니다.

사양

주요 설계 특징: 제로 역반응, 고그링, 히스테레시 없이 직접 구동; 유지 보수 없이 붓 없는 구조; 낮은 이동 질량으로 높은 가속; 6.4mm의 짧은 스트록고주파 응답 애플리케이션에 적합합니다..

적용

마이크로 크기, 높은 가속 및 짧은 스트록 덕분에 VCAR0001-0064-00A는 다음과 같은 정밀 산업에서 널리 채택됩니다.

• 미세 의약품, 수술 도구, 물질 전달 시스템
• 광적 중점, 자동 중점 모듈 및 레이저 정렬 메커니즘
• 반도체 웨이퍼 정렬, 검사 및 마이크로 위치 플랫폼
• 마이크로 밸브 작동 장치 및 마이크로 유체 제어
• 정밀 측정 탐사선, 시험 장치 및 미세 분배 팁
• 촉각 피드백, 재료 검사 및 활성 완화 시스템용 진동 생성기

FAQ

Q1: 이 마이크로 음성 코일 모터는 다른 스트로크와 힘에 맞게 맞춤화 될 수 있습니까?

네. SUPT MOTION는 윙, 스트로크, 전압, 납 유선, 커넥터 및 샤프트 끝의 사용자 정의를 지원합니다. 필요한 힘, 스트로크, 전압 및 설치 차원을 제공하십시오.그리고 우리의 엔지니어는 최적의 해결책을 제안합니다., 윙 조정, 케이블 라우팅 및 기계적 장착 옵션을 포함하여.

Q2: 이 모터를 작동시키기 위해 어떤 운전자가 필요합니까?

모터는 선형 전류 증폭기 또는 전류 루프와 함께 서보 드라이버에 의해 구동됩니다. 이 모델에는 약 6.9 V의 저전압 드라이버가 충분합니다.선형 인코더 또는 홀 센서로 폐쇄 루프 제어 정밀한 위치 설정을 위해 권장됩니다.

Q3: VCAR0001-0064-00A의 사용 기간은 얼마입니까?

엔진은 기어나 브러쉬와 같은 기계적 마모 부품을 가지고 있지 않기 때문에 주행, 주파수 및 환경 조건에 따라 일반적으로 수백만 개의 운영 주기를 제공하는 긴 서비스 수명을 제공합니다..

Q4: 최소 주문량과 납품 시간은 무엇입니까?

MOQ는 샘플 평가를 위해 1 조각입니다. 샘플은 3 ~ 5 일 이내에 배송 될 수 있으며 대량 생산 주문은 일반적으로 확인 후 7 ~ 15 일 이내에 배달됩니다.
