ゼロバックラッシ ダイレクトドライブ ボイスコイルモータ VCAR0035 ピークフォース 35N

VCAR0035-0105-00A는 제로 역반응, 직접 드라이브 정밀성 및 빠른 동적 응답이 필요한 애플리케이션에 특별히 설계된 고성능 실린더적 음성 코일 모터입니다.SUPT MOTION VCAR0035 시리즈의 일부로, 이 음성 코일 모터는 컴팩트 형태의 요소에서 35 N의 최고 추진력을 제공하여 정밀 위치 시스템, 반도체 제조 장비,광학 정렬 플랫폼기계적 반작용과 마찰을 일으키는 전통적인 회전형에서 선형 변환 메커니즘과 달리이 직접 구동 음성 코일 모터는 움직이는 코일 집합에 직접 전자기력을 적용하여 선형 움직임을 생성합니다., 완전히 중간 전송 구성 요소를 제거 결과 운동 시스템은 본질적으로 제로 역반응, 미크론 이하 위치 반복성을 특징,수백만 회로 동안 유지보수를 필요로 하지 않습니다.VCAR0035-0105-00A는 25 °C의 주변 온도에서 15.6 N의 명목 연속 추진력과 10.5 mm의 총 도동으로 추진력 출력, 도동 범위,고 정밀 애플리케이션을 위한 콤팩트한 디자인.

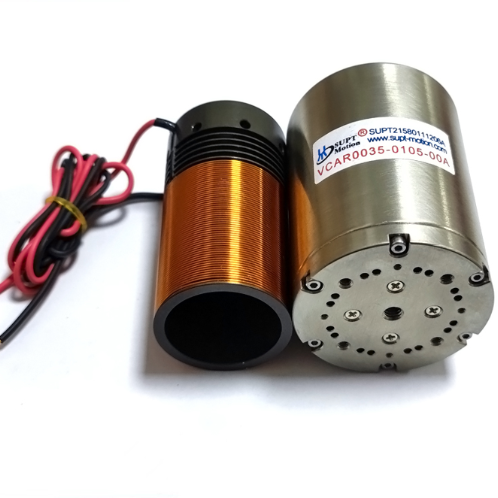

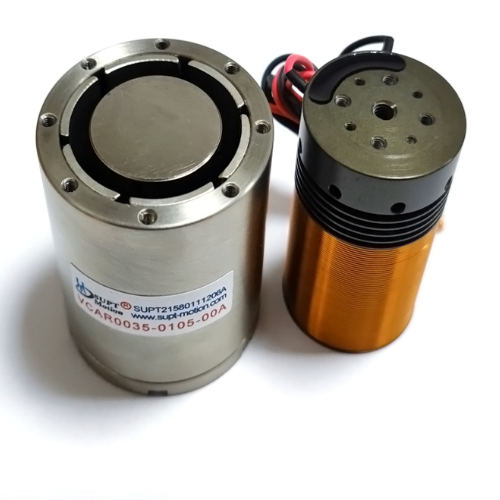

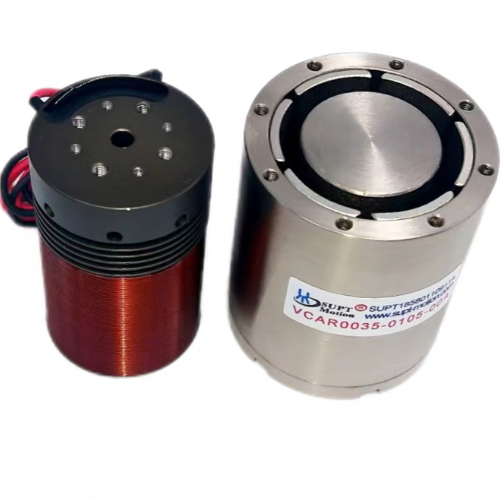

이 실린더형 음성 코일 모터 디자인은 영구 자석 스테터 집합과 가벼운 음성 코일을 포함합니다.이는 함께 작동하여 적용 된 전류에 비례하여 선형 추진력을 생성하며 전체 스트로크 범위에서 우수한 선형성을 유지합니다.추진력과 전류 사이의 이 선형적인 관계는 세르보 제어의 통합을 단순화하고 원활한,초당 미크로미터 이하에서 초당 100mm 이상까지의 속도 범위를 가로지르는 톱니 없는 움직임. VCAR0035-0105-00A는 최대 등급 전압 11.9V의 DC 전압으로 공급되며, 광범위한 서버 드라이브 및 모션 컨트롤러와 유연한 호환성을 제공합니다.움직일 수 있는 나선 의 무게 는 91 그램 에 불과 하다, 엔진의 우수한 가속 능력과 고 주파수 회전 운동 성능에 기여합니다. 5 V/m/s의 역 EMF 상수와 함께,이 모터는 닫힌 루프 제어 시스템에 대한 우수한 속도 피드백 특성을 제공합니다., 다양한 구성의 보조 센서가 필요없이 정확한 속도 조절과 위치 유지를 가능하게합니다.

• 제로 역반응 직접 드라이브:전자기 직접 구동 아키텍처는 납 나사, 벨트 및 기어박스와 같은 기계적 전송 구성 요소를 제거합니다.마모가 쉬운 인터페이스 없이 본질적으로 제로 역반응 움직임을 달성이 설계는 주기적 조정 또는 재정정 없이 전체 서비스 수명 동안 일관된 위치 정확성을 보장합니다.
• 35N 최상력 출력:최고 힘의 35 뉴턴을 전달할 수 있는 VCAR0035-0105-00A는 정확한 궤도 제어를 유지하면서 까다로운 가속 프로파일과 고속 포인트-포인트 움직임을 처리합니다.15의 연속 힘 등급.6N는 보유 및 압축 응용 프로그램에서 지속적인 작동을 지원합니다.
• 높은 정밀 위치:고해상도 인코더와 첨단 서버 튜닝을 통해 달성 가능한 미크론 미만의 위치 해상도와 함께, 이 음성 코일 모터는 반도체 다이 결합의 까다로운 요구 사항을 충족합니다.광섬유 정렬, 마이크로 분배 시스템에서 마이크로 레벨 정확성은 공정 생산량과 제품 품질에 직접 영향을 미칩니다.
• 빠른 동적 반응:가벼운 이동 코일 집합은 91g만 무게로 5ms 이하의 기계적 응답 시간을 가능하게 합니다.그리고 처리량 및 주기시간 감소가 중요한 성능 측정 기준이 되는 빠른 정착 애플리케이션.
• 콤팩트 실린더 형태 인자:50mm의 스타터 지름과 67mm의 전체 길이로, VCAR0035-0105-00A는 공간 제한 기계 디자인에 쉽게 통합됩니다.여러 축이 멀티 자유도 이동 플랫폼 및 컴팩트 기계를 위해 가까운 곳에 패키지되도록하는.
• 부드럽고 삐걱거리지 않는 움직임:철핵 선형 모터와 달리 슬롯 효과로 인해 톱니 힘을 나타내는이 원통형 음성 코일 모터의 철 없는 움직이는 코일 디자인은 제로 해제 힘과 완벽하게 부드러운 움직임을 생산, 초정확한 속도 조절을 가능하게 하는 극히 낮은 속도에 servo dither 없이.
• 긴 운용 수명:접촉 없이 전자기력을 생성하는 원리는 모터 자체 안에 브러쉬, 커머터 또는 기계적 마모 부품이 없다는 것을 의미합니다.가급적 사양과 적절한 열관리 지침을 준수할 때 일상적으로 수백 백만 회기를 초과하는 서비스 수명을 제공합니다..

VCAR0035 시리즈 원통 음성 코일 모터는 제로 역반응 직동 운동과 높은 정밀 위치가 기본 요구 사항인 다양한 산업에 배치됩니다.반도체 제조업, 이 음성 코일 모터는 웨이퍼 탐사 단계, 다이 결합 머리와 와이어 결합 Z축 액추에이터를 구동합니다.미크론 수준의 배치 정확도가 칩 포장 생산성과 신뢰성에 직접 영향을 미치는 경우제로 역반응 특성은 섬세한 접착 작업 중에 일관된 터치 다운 힘 통제를 보장하며 민감한 반도체 기판에 손상을 방지합니다.

광학 및 광학 산업에서, VCAR0035-0105-00A는 레이저 처리 시스템, 광섬유 정렬 스테이션,고해상도 영상 장비 내의 렌즈 위치 장치부드러운 cogging-free 이동 특성은 이미지 유물없이 연속 스캔을 가능하게 합니다.높은 힘-중량 비율은 동적인 이미징 환경에서 빠른 자동 초점 반응을 지원하는 동안의료기기 제조업체는 이 음성 코일 모터를 자동화 된 액체 처리 시스템, 마이크로 펌프 액추에이터,그리고 수술용 로봇의 최종효율기, 정확한 힘 조절과 불균형성 호환적인 작동이 환자 안전과 절차 정확성에 필수적인 경우.

산업 자동화 응용 분야는 전자 부품 조립을 위한 고속 픽 앤 플라스 모듈, 접착제 및 로더 페이스트 적용을 위한 정밀 분배 시스템,그리고 진동 보조 가공 플랫폼에서 제어된 고주파 진동으로 표면 완성품질과 도구 수명이 향상됩니다.VCAR0035-0105-00A는 또한 항공 우주 시험 장비에 적용됩니다.고도의 자격 테스트를 통해 온도 순환 및 진동 노출에 대한 신뢰성이 검증된 경우학문 및 연구 연구소들은 스캔 탐사 현미경, 재료 테스트 장치,그리고 촉각 피드백 개발 플랫폼, 선형 힘-전류 관계를 활용하고 표준 실험실 서보 컨트롤러와 간편한 통합.

각 VCAR0035-0105-00A 원통 음성 코일 모터는 힘 일정한 검증, 스트로크 선형성 측정,전기 저항 및 인덕턴스 특성화, 그리고 배송 전에 역 EMF 일정한 검증. 각 단위는 운송 중에 기계적 충격과 오염을 방지하기 위해 강화 된 카튼 안에 개별적으로 반 정적 거품으로 포장됩니다.SUPT MOTION는 각 모터에 대한 일련 테스트 보고서를 포함하여 완전한 추적기록을 제공합니다., 드라이브 전자 선택, 열 관리 설계 및 시스템 수준의 통합 지침에 대한 기술 지원을 제공합니다. 스트로크 길이, 힘 등급,코일 저항CE 및 ISO9001 인증과 함께VCAR0035 시리즈는 산업용에 글로벌 배포를 위한 국제 품질 및 안전 표준을 충족, 의료 및 연구 응용 프로그램.
