중공업 포지셔닝을 위한 436N 매우 높은 힘 고속 원통형 VCM
제품 상세 정보
| 보증 | 3개월~1년 | 유형 | 원통형 모터 |
|---|---|---|---|
| 토크 | 요구 | 건설 | 영구자석 |
| 제품 모델 | VCAR0436-0250-00A | 보호 기능 | 완전히 밀폐됨 |
| 속도 (RPM) | 고속 | 최대 힘(N) | 436 |
| 최대 여행(MM) | 25 | ac 모터(V) | 31.6 |
| 중량 회전자(KG) | 775 | 고정자 DIA(MM) | 78.4 |
| 연속적인 힘(N) | 167 | ||
| 강조하다 | 산업용 포지셔닝을 위한 하이 포스 VCM,고속 원통형 VCM,중공업 보이스 코일 모터 |
||
제품 설명
제품 설명

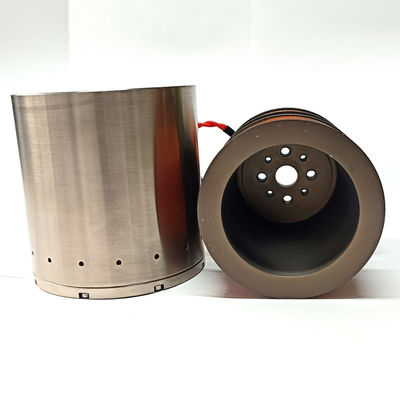

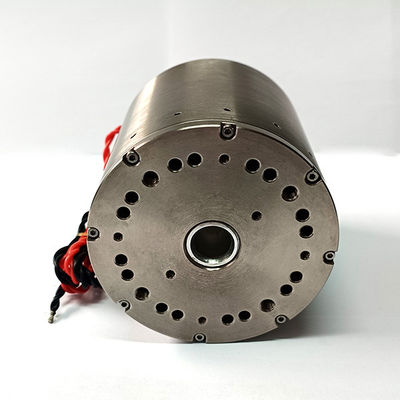

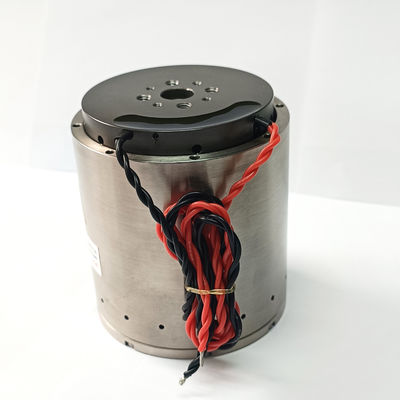

SUPT MOTION VCAR0436-0250-00A는 25mm의 총 도동에서 최대 436N의 최고 도동력을 제공할 수 있는 초고 추진력 실린더적 음성 스필 모터이다.이 음성 코일 모터는 특히 중량 산업 위치, 대형 부품 조립 및 제조 장비의 무거운 부하의 활성 진동 완화.
중량 산업용 용품의 경우, 예를 들어, 압축 장치 조립, 스탬핑 보조 또는 중량 팔레트 배치 등에서는 전통적인 공기 또는 수압 실린더가 일반적으로 사용됩니다.하지만 그들은 정확한 위치와 힘 통제가 부족합니다..
VCAR0436-0250-00A는 수압 시스템의 높은 추진력을 전기 서보 제어의 정밀성과 결합합니다. 25mm 스트록은 부품 삽입 또는 클램핑 작업에 적합합니다.436 N의 최고 추진력은 긴 간섭을 처리 할 수 있습니다.
이 음성 코일 모터는 또한 낮은 주파수 진동이 제품 품질에 영향을 줄 수있는 대형 프레스 또는 스탬핑 장비와 같은 무거운 기계에서 활성 진동 취소에 이상적입니다.그 높은 연속 추진력 때문에 상당한 장애를 방지 할 수 있습니다..
전통적인 드라이브 솔루션과 비교하면, 이 음성 코일 모터는 제로 역반응, 낮은 히스테리세스, 빠른 반응, 높은 정밀도,반응 속도가 크게 향상됩니다., 위치 정확성, 그리고 중공업에서의 신뢰성
본래 장비 제조업체 (OEMs) 가 무거운 자동화 장비를 생산하거나 정밀 전기 시스템에 수압 시스템을 업그레이드하는 경우,이 고동력 음성 코일 모터는 신뢰할 수있는,깨끗하다, 그리고 통제 가능한 대안입니다.
사양:
최고 힘: 436 N
연속력 @ 25°C: 167 N
전체 스턴트: 25mm
최대 전압: 31.6V
역 EMF 상수: 37.2 V/m/s
코일 무게: 775g
스테이터 지름: 78.4mm
길이: 110mm
기술 매개 변수:
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 (mm) | 길이가 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
응용 프로그램:
-
압축장치 삽입
-
무거운 팔레트 위치
-
스탬핑 보조 작동 장치
-
무거운 기계의 활성 진동 해제
-
고정 및 유지
