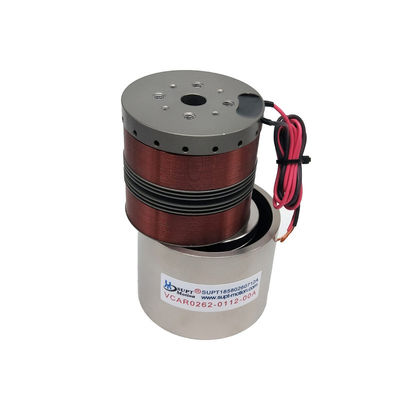

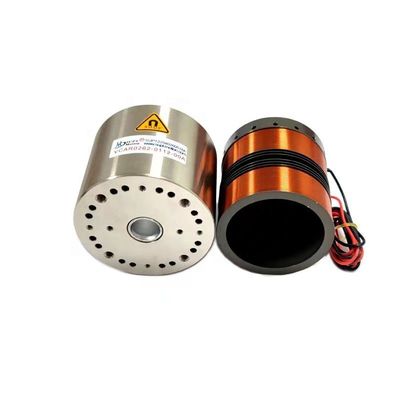

44스캔 시스템용.8mm 장트랙 마이크로 실린더 음성 코일 모터
제품 상세 정보
| 보증 | 3개월~1년 | 유형 | 소형 모터 |
|---|---|---|---|
| 토크 | 요구 | 건설 | 영구자석 |
| 제품 모델 | VCAR0022-0448-00A | 보호 기능 | 완전히 밀폐됨 |
| 속도 (RPM) | 고속 | 최대 힘(N) | 22 |
| 최대 여행(MM) | 44.8 | ac 모터(V) | 14.3 |
| 중량 회전자(KG) | 52 | 고정자 DIA(MM) | 48 |
| 연속적인 힘(N) | 11.4 | ||
| 강조하다 | 44.8mm 장타크 VCM 모터,마이크로 실린더 음성 코일 모터,스캐닝 시스템 음성 코일 모터 |
||
제품 설명
제품 설명
SUPT NOTION VCAR0022-0448-00A는 최대 44.8mm의 스트로크 범위에서 22N의 피크 추력을 제공하는 긴 스트로크 원통형 보이스 코일 모터입니다. 이 액추에이터는 복잡한 회전-선형 변환 없이 긴 스트로크가 필요한 스캐닝 시스템, 광학 지연 라인 및 정밀 선형 스테이지용으로 특별히 설계되었습니다.
이 보이스 코일 모터는 25°C에서 11.4N의 연속 추력을 제공하여 연속 스캐닝 또는 왕복 운동 요구 사항을 충족합니다. 4V/m/s의 역기전력 상수는 탁월한 속도 피드백 선형성을 보장합니다. 보이스 코일의 무게는 52g이며, 모터의 최대 작동 전압은 14.3V에 불과해 표준 앰프로도 구동이 용이하다.
전체 치수: 고정자 직경 48mm, 길이 75.7mm.
OCT(광간섭단층촬영) 또는 레이저 스캐닝 시스템에서는 긴 스트로크와 부드러운 동작을 갖춘 선형 액추에이터가 중요합니다. 이 보이스 코일 모터 모델은 리드 나사나 벨트 없이 직접 백래시 없는 모션을 제공합니다. 그 결과 스캔 선형성이 높아지고 기계적 소음이 줄어듭니다.
이 모터는 부품 형상을 측정하기 위해 프로브가 최대 44.8mm까지 이동해야 하는 정밀 게이지 및 측정 시스템에도 이상적입니다. 직접 구동 설계로 백래시가 발생하지 않아 측정 반복성이 향상됩니다. 액티브 서스펜션 또는 시트 진동 제거 시스템에서 22N 추력은 더 무거운 시스템의 저주파 방해에 대응할 수 있습니다.
명세서:
피크 포스: 22N
지속적인 힘 @25℃: 11.4 N
총 스트로크: 44.8mm
최대 전압: 14.3V
역기전력 상수: 4V/m/s
코일 무게: 52g
고정자 직경: 48mm
길이: 75.7mm
기술적인 매개변수:
| 제품 모델 | 피크 포스 (N) |
지속적인 힘 25℃(N)에서 |
총 스트로크 (mm) |
최대 전압 (다섯) |
역기전력 상수 (V/m/s) |
코일의 무게 (g) |
고정자 직경(mm) | 길이 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
신청:
1.광간섭단층촬영(OCT)
2. 레이저 스캐닝 지연선
3. 정밀 선형 측정
4.3D 접촉 스캐닝
5.액티브 시트 진동 캔슬링
