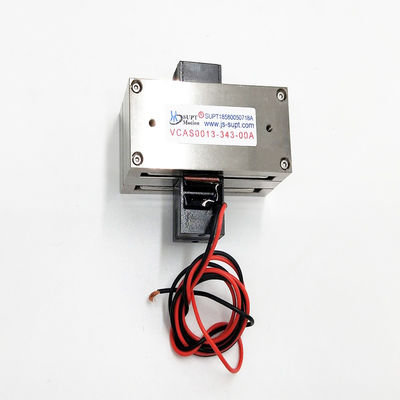

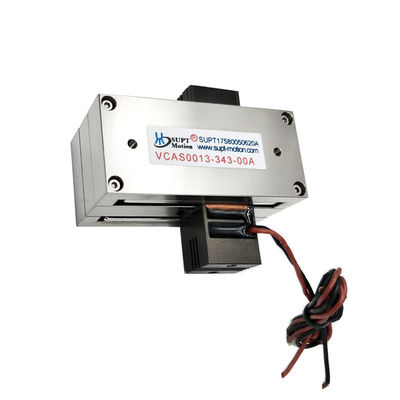

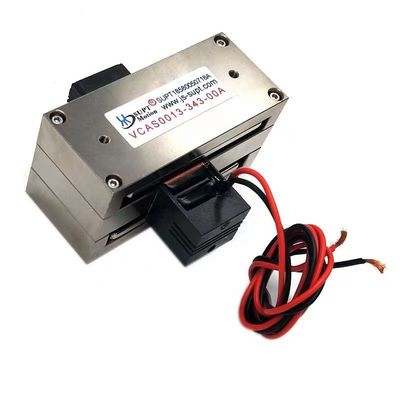

13N 피크 34.3mm 스트로크 밸브 제어용 직사각형 음성 코일 모터
제품 상세 정보
| 보호 기능 | 완전히 밀폐됨 | 모델 번호 | VCAS0013-0343-00A |
|---|---|---|---|
| 제어 방법 | 전자 | 총 뇌졸중 | 34.3 밀리미터 |
| 건설 | 영구자석 | 피크 힘 | 13N |
| 크기 | 68.3×60×34.8mm | 키워드 | 음성 코일 선형 모터 |
| 전압 | 12.6V | 코일의 무게 | 40g |
| 속도 | 고속 (rpm) | ||
| 강조하다 | 34.3mm 스트록 음성 스필 모터,직사각형 음성 코일 액추에이터,밸브 제어 선형 모터 |
||
제품 설명
제품 설명:
VCAS 시리즈 직사각형 액츄에이터는 원통형 액츄에이터보다 중량당 힘이 낮습니다. 그러나 스트로크 힘 범위는 최대 1000N 및 250mm까지 훨씬 더 깁니다.
직사각형 액추에이터는 XY 축 이동을 위한 이상적인 솔루션이며 주요 시장은 반도체 및 마이크로 공작 기계 산업입니다.
이 직사각형 보이스 코일 모터의 VCAS0013-0343-00A 모델은 최대 추력이 13N이고 총 스트로크가 34.3mm이므로 비례 밸브 작동, 중간 부하 포지셔닝 및 액티브 댐핑 시스템에 적합합니다. 25°C에서의 정격 연속 추력은 8N으로 열악한 환경에서도 안정적인 작동을 보장합니다.
유체 제어 밸브 응용 분야에서 비례 솔레노이드 밸브는 히스테리시스와 제한된 대역폭으로 인해 어려움을 겪는 경우가 많습니다. 이와 대조적으로 직사각형 보이스 코일 모터는 작동 스트로크 전반에 걸쳐 선형적인 힘-전류 관계를 가지며 자기 포화가 없어 정밀한 흐름 조절이 가능합니다. VCAS0013-0343-00A는 가스 또는 액체 밸브의 솔레노이드 밸브를 직접 교체할 수 있어 더 빠른 응답 시간과 더 낮은 전력 소비를 제공합니다.
이 제품은 가벼운 힘으로 압착하거나 스프링 테스트를 위한 Z축 액추에이터로도 사용할 수 있습니다. 34.3mm 스트로크는 다양한 공작물 크기를 수용하는 반면, 13N 피크 힘은 가벼운 리벳팅 또는 접촉력 제어 요구 사항을 충족하기에 충분합니다.
특징:
-
피크 힘:13N
-
지속적인 힘 @25℃: 8N
-
총 스트로크: 34.3mm
-
최대 전압: 12.6V
-
역기전력 상수: 5.8V/m/s
-
코일 무게: 40g
-
크기(L×W×H):68.3×60×34.8mm
제품 매개변수:
| 제품 모델 | 피크 포스 (N) |
지속적인 힘 25℃(N)에서 |
총 스트로크 (mm) |
최대 전압 (다섯) |
역기전력 상수 (V/m/s) |
코일의 무게 (g) |
길이 (mm) |
너비 (mm) |
키 (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0013-0343-00A:
| 매개변수 | 값 | 매개변수 | 값 |
| 모델 | VCAS0013-0343-00A | 최대 추력 | 13N |
| 연속 추력(25°C) | 8N | 총 스트로크 | 34.3mm |
| 최대 전압 | 12.6V | 역기전력 상수 | 5.8V/m/초 |
| 길이 | 68.3mm | 너비 | 60mm |
| 키 | 34.8mm | 코일 무게 | 40g |
신청:
1. 비례 가스/유체 밸브
2. 능동형 진동 감쇠
3. 스프링/힘 테스터 작동
4.라이트 프레싱/리벳팅
5. 도구의 미세 위치 지정
| 보이스 코일 모터의 주요 응용 분야: | ||||||||||
| 1. 반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학. | ||||||||||
| 2. 현장에서의 밸브 작동: 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학 주입 시스템을 입력합니다. | ||||||||||
| 3. 마이크로 기계 산업: 피드 시스템, 마이크로 드릴링, 정밀 스탬핑. | ||||||||||
| 4.진동 시스템: 흔들리는 테이블, 진동 플랫폼. | ||||||||||
| 5.의료 분야: 마이크로 주입 시스템, 호흡기 장비, 테스트 장비. | ||||||||||
| 6. 항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. | ||||||||||
| 7.상업적 사용 분야: 컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. | ||||||||||
| 8. 자동화 산업: 레이저 장비, 디스펜서, 테스트 장비, 섬유 기계. |
