레이저 절단 음성 코일 액추에이터를 위한 65N 직사각형 타입 음성 코일 모터
제품 상세 정보
| 전압(V) | 28V | 출력 전력 | TBD |
|---|---|---|---|
| 사용 | 어선, UAV, 로봇, 의학 인공호흡기, 현미경, 광학, | 종류 | 소형 모터 |
| 토크 | 요구 | 건축물 | 영구 자석 |
| 변동 | 붓 | 보호 기능 | 완전히 에워싸입니다 |
| 속도 (RPM) | 가변성 속도 | 연속 전류 (A) | 전류 |
| 효율성 | IE 1 | 최대 힘(N) | 65 |
| 최대 여행(MM) | 100 | 보이스 코일 모터(V) | 28.7 |
| 연속적인 힘(N) | 22.4 | 중량 회전자(g) | 135 |
| Length*height(mm) | 170*81.9 | 항구 | 상하이 |
| 강조하다 | 직사각형형 음성 코일 모터,65N 음성 코일 모터,65N 레이저 절단 음성 코일 모터 액추에터 |
||
제품 설명

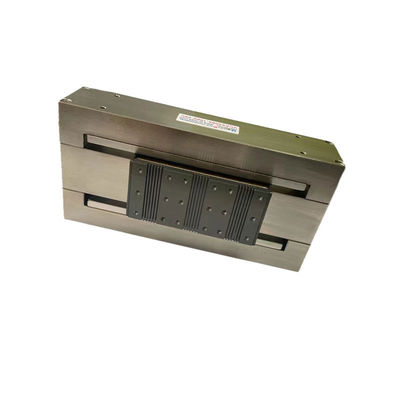

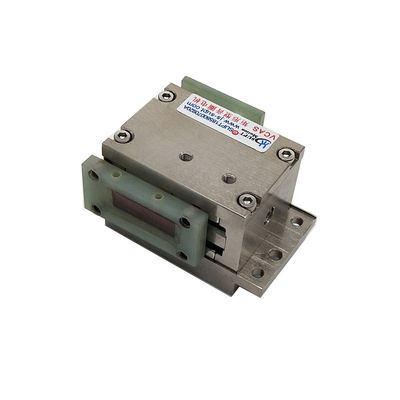

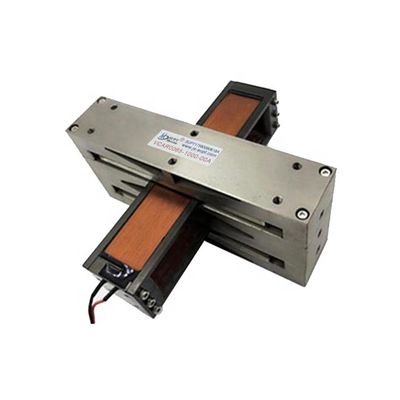

레이저 절단 고 정밀을위한 65N 직사각형 유형의 음성 코일 모터
제품 설명:
레이저 절단에서 직사각형 음성 코일 모터 (RVCM) 를 사용하는 것은 최적의 절단 성능을 위해 정확한 모션 컨트롤을 달성하기 위해 레이저 절단 시스템에 모터를 통합하는 것을 포함합니다.여기 영어로 된 프레젠테이션이 있습니다:
레이저 절단에서 직사각형 음성 코일 모터의 통합:
직사각형 음성 코일 모터 (RVCM) 를 레이저 절단 시스템에 통합하면 정밀과 동적 제어가 향상되어 레이저 절단 효율이 향상됩니다.이 과정에는 다음 단계가 포함됩니다.:
1레이저 헤드의 위치: RVCM은 레이저 절단 헤드를 작업 조각 표면에 걸쳐 높은 정확도로 위치하고 이동하는 데 사용됩니다.이것은 절단 작업에 레이저 빔의 정확한 정렬을 보장.
2동적 초점 조정: RVCM는 절단 머리가 움직일 때 레이저 빔의 초점을 실시간으로 조정하는 데 사용됩니다. 이것은 최적의 초점,공정 전체에 걸쳐 일관된 절단 품질을 보장합니다..
3경로 추적:모터의 반응 제어는 프로그래밍 된 절단 경로를 정확하게 따라 오차없이 복잡하고 복잡한 절단을 가능하게합니다.
4다중 축 제어: 다중 축 레이저 절단 시스템에서 RVCM는 복수의 축을 따라 절단 머리의 움직임을 제어하기 위해 통합되어 복잡하고 3 차원 절단을 허용합니다.
5라스터 및 벡터 절단: RVCM는 레이저 헤드 움직임의 속도와 경로를 조정하여 라스터 및 벡터 절단 모드 사이를 전환하는 데 사용됩니다.다양한 절단 작업에 필요한 효율적인 재료 제거를 보장합니다.
6동적 보상: 모터는 재료의 불규칙성 또는 작업 조각의 평면성의 변이를 보상합니다.레이저 머리와 작업 조각 표면 사이의 일정한 거리를 유지하여 균일한 절단 깊이를 유지합니다..
7속도 및 가속 제어:RVCM는 속도와 가속을 정확하게 제어합니다.레이저 절단 시스템이 다양한 재료와 두께에 최적의 절단 매개 변수를 달성 할 수 있도록.
8고속 절단: 모터의 빠른 반응은 정확성과 품질을 유지하면서 고속 절단 작업을 가능하게하여 생산성을 높이는 데 기여합니다.
9마이크로 절단: 마이크로 절단 응용 프로그램에서 RVCM는 레이저 빔의 매우 정확한 위치 및 움직임을 가능하게하여 복잡한 마이크로 스케일 기능을 만드는 것을 용이하게합니다.
10. 클로즈드 루프 피드백: 인코더와 같은 위치 피드백 시스템과의 통합은 RVCM가 클로즈드 루프 제어에서 작동하여 정확성과 반복성을 더욱 향상시킵니다.
기술 매개 변수:
| VCAS 시리즈 직사각형형 음성 스필 모터 | ||||||||
| 모델 | 최고 힘 (N) | 연속 힘25°C (N) | 최대 이동 (mm) | 전압 (V) | 역 EMF 상수 (V/m/S) | 이동기 무게 (g) | 너비*높이 (mm) | 길이 ((mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 49.8 | 11.3 | 1.3 | 16.0 | 42.6*33 | 72.0 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 16.0 | 42.6*37 | 100.5 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3.0 | 13.3 | 4.6 | 18.2 | 34.1*27 | 25.1 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 9.9 | 13.7 | 4.6 | 18.2 | 34.1*26.9 | 33.5 |
| VCAS0013-0343-00A | 13.0 | 8.0 | 34.3 | 12.6 | 5.8 | 40.0 | 59.9*348 | 68.3 |
| VCAS0065-1000-00A | 65.0 | 22.4 | 100.0 | 28.7 | 9.7 | 135.0 | 59.6*81.9 | 170.0 |
적용:
선형 모터 액추에이터는 고 정밀, 빠르고 신뢰할 수있는 선형 움직임을 필요로하는 응용 프로그램에 이상적입니다. 가벼운 무게, 짧은 반응 시간 및 높은 주파수가 특징입니다.그것은 다양한 응용 프로그램에서 사용할 수 있습니다이 선형 모터 액추에이터는 선형 모션 제어 필요에 대한 비용 효율적인 솔루션입니다.높은 정확성과 뛰어난 성능을 제공하기 위해 설계되었습니다그것은 또한 설치 및 유지 관리에 쉽습니다. 같은 부피 아래, VCAS 시리즈 직사각형 음성 코일 모터의 추진력은 실린더적 음성 코일 모터보다 적습니다. 그러나 스트로크는 더 길습니다.직사각형 모터 추진력 1000N 및 250mm의 왕복VCAS 시리즈 직사각형 음성 코일 모터는 주로 반도체 및 마이크로 기계 도구 산업에서 판매되는 X-Y 축 운동에 이상적인 솔루션입니다.
