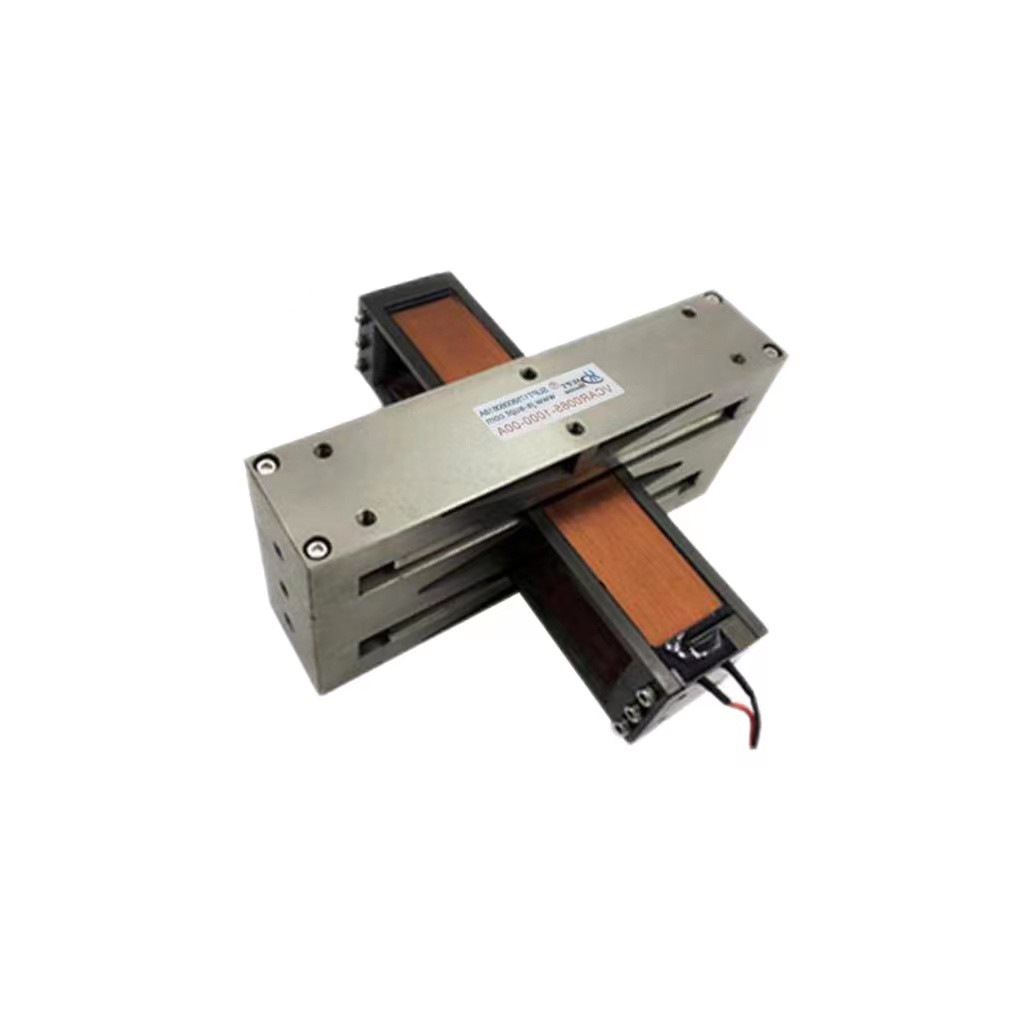

10mm 스트로크 6.1N 픽 앤 플래시 헤드용 직사각형 선형 서보
제품 상세 정보
| 보호 기능 | 완전히 밀폐됨 | 모델 번호 | VCAS0006-0099-00A |
|---|---|---|---|
| 제어 방법 | 전자 | 총 뇌졸중 | 10mm |
| 건설 | 영구자석 | 피크 힘 | 6.1N |
| 크기 | 33.5×34.1×26.9mm | 키워드 | 음성 코일 선형 모터 |
| 전압 | 13.3V | 코일의 무게 | 18.2g |
| 속도 | 고속 (rpm) |
제품 설명
제품 설명:
VCAS0006-0099-00A는 10mm 스트랙 직사각형 음성 코일 모터로 추진력과 스트랙 사이의 탁월한 균형을 달성합니다. 최고 추진력 6.1 N 및 연속 추진력 3.2 N로,이 직사각형 선형 음성 코일 모터는 픽 앤 플래스 헤드에 이상적입니다., 고속 분류 및 소 부품 운송 시스템.
길이가 33.5mm에 불과한 이 직사각형 선형 음성 스필 모터는 소형 다머리 조립 기계에 설치될 수 있습니다.2g 움직이는 코일 질량은 짧은 스트로크 운동 중에 높은 가속을 보장합니다.최대 전압 13.7V는 드라이브 전자계를 단순화하고, 4.6V/m/s의 역 EMF는 예측 가능한 속도 조절을 제공합니다.
캠 또는 링크 메커니즘을 사용하는 회전 모터와 달리 VCAS 시리즈는 직접적인 선형 추진력을 생성하여 기계적 복잡성을 줄이고 실패 지점을 최소화합니다.그것의 직사각형 디자인은 XY 단계에 특별히 맞춘, 높이를 최소화하는 것이 중요하지만 실린더보다 더 긴 스트로크가 필요합니다.
전자제품 조립 분야에서, 표면 장착 장치 (SMD) 픽 앤 위치 헤드는 부드럽고 빠른 수직 움직임을 필요로합니다.이 액추에터는 Z축 리프트 또는 노즐 셔터로 사용될 수 있습니다음성 코일 모터가 마찰이나 반작용을 갖지 않기 때문에 부품 배치의 반복성은 크게 향상됩니다.
특징:
-
최고 힘:6.1 N
-
연속 힘 @ 25°C: 3.2N
-
전체 스턴트: 10mm
-
최대 전압: 13.3V
-
역 EMF 상수: 4.6 V/m/s
-
코일 무게: 18.2g
-
크기 (L × W × H):33.5×34.1×26.9mm
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
길이 (mm) |
너비 (mm) |
높이 (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

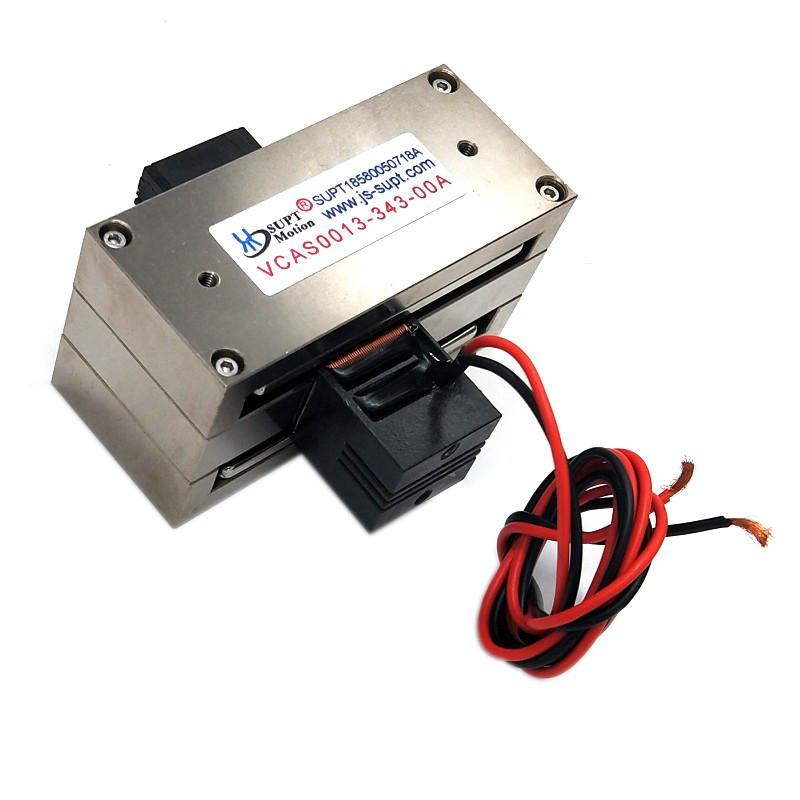

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0006-0099-00A:
| 매개 변수 | 가치 | 매개 변수 | 가치 |
| 모델 | VCAS0006-0099-00A | 최고 추진력 | 6.1N |
| 연속 추진력 (25°C) | 3.2N | 전체 스코어 | 10mm |
| 최대 전압 | 13.7V | 역 EMF 상수 | 4.6V/m/s |
| 길이 | 33.5mm | 너비 | 34mm |
| 높이 | 260.9mm | 코일 무게 | 18.2g |
응용 프로그램:
1픽 앤 플래시 노즐 액추어터
2고속 정렬 모듈
3소부품의 이전
4주사기의 위치
5테스트 프로브 가동
| 음성 코일 모터의 주요 용도: | ||||||||||
| 1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇. | ||||||||||
| 2- 현장 밸브 작동:형 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학 주입 시스템. | ||||||||||
| 3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑. | ||||||||||
| 4진동 시스템: 흔들기 테이블, 진동 플랫폼. | ||||||||||
| 5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비. | ||||||||||
| 6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. | ||||||||||
| 7.상업용 분야:컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. | ||||||||||
| 8자동화 산업: 레이저 장비, 디스펜서, 시험 장비, 섬유 기계. |
