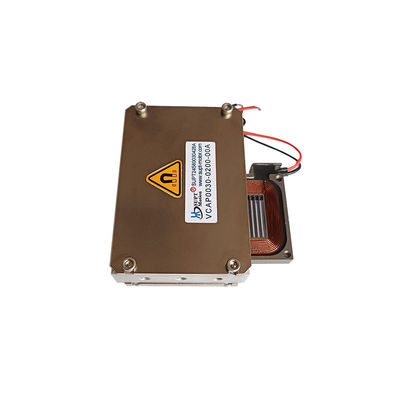

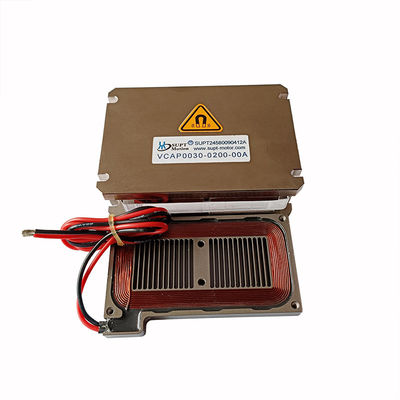

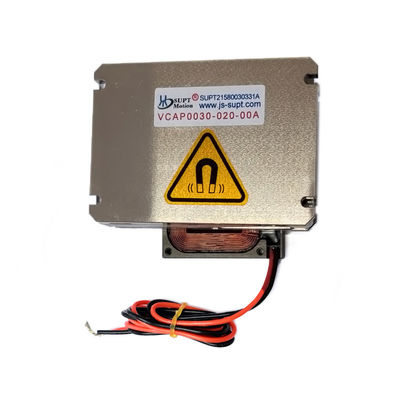

정밀 조립용 고출력 장행정 평면 보이스 코일 모터
제품 상세 정보
| 소음 수준 | 낮은 | 보증 | 3개월~1년 |
|---|---|---|---|
| 최대 힘 | 30N | 전압 | 24.3V |
| 제품 모델 | VCAP0020-0068-00A | 하우징 재료 | 알류미늄 |
| 유형 | 소형 모터 | 뇌졸중 | 20mm |
| 스트로크 길이 | 80mm |
제품 설명
제품 설명:
SUPT VCAP0075-0180-00A는 고출력, 장행정 산업 자동화 작업에 최적화된 고성능 평면 보이스 코일 모터입니다. 30N의 강력한 최대 추력, 12.3N의 연속 추력, 20mm의 행정을 제공하여 정밀 조립, 프레스, 위치 결정 및 재료 취급과 같은 응용 분야에 이상적입니다. 견고하고 컴팩트한 구조는 높은 강성, 낮은 진동 및 무거운 하중에서도 안정적인 성능을 보장합니다. 효율적인 자기 회로 설계를 특징으로 하는 이 평면 보이스 코일 모터는 부드러운 힘 출력, 빠른 응답 및 코깅 효과가 없어 고정밀 폐쇄 루프 제어를 지원합니다. 최대 전압 24.3V 및 역기전력 상수 10.5 V/m/s로 뛰어난 에너지 효율성과 안정적인 성능을 제공합니다. 고급 방열 설계는 낮은 발열과 안정적인 장기 작동을 보장합니다. 이 평면 보이스 코일 모터는 3C 전자 조립, 자동차 부품 제조, 정밀 스탬핑 시스템, 반도체 패키징 및 평판 디스플레이 생산 라인에서 널리 사용됩니다. 높은 추력, 긴 행정 및 높은 신뢰성을 결합하여 현대 산업 자동화의 요구를 충족합니다.
기능:
자기 회로 및 에어 갭: 자기 요크를 최적화하고 누설 자속을 줄이기 위해 양면 다단 또는 차동 구조를 우선시합니다. 에어 갭은 자기 플럭스 밀도와 제조 공차의 균형을 맞춰야 합니다.
코일 최적화: 동적 성능 향상을 위한 낮은 인덕턴스 및 낮은 저항. 와이어 게이지와 권선 수는 추력 및 전력 소비에 맞춰야 합니다.
가이드 메커니즘: 유연한 힌지는 미세 변위 및 마찰 없는 작동에 적합합니다. 선형 베어링은 마찰 및 측면 힘을 제어해야 하는 약간 더 긴 행정에 적합합니다.
제품 매개변수:
| 제품 모델 | 최대 추력 (N) |
연속 추력 25℃(N) |
총 행정 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
길이 (mm) |
너비 (mm) |
높이 (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| 매개변수 | 값 | 매개변수 | 값 |
| 모델 | VCAP0030-0200-00A | 최대 추력 | 30N |
| 연속 추력 (25°C) | 5.512.3 | 총 행정 | 20mm |
| 최대 전압 | 24.3V | 역기전력 상수 | 10.5V/m/s |
| 길이 | 80mm | 너비 | 74mm |
| 높이 | 25mm | 보호 등급 | IP54 |
응용 분야:
| 보이스 코일 모터의 주요 응용 분야: |
| 1.반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학. |
| 2.현장 밸브 작동: 유형 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학 주입 시스템. |
| 3.마이크로 머신 산업: 공급 시스템, 마이크로 드릴링, 정밀 스탬핑. |
| 4.진동 시스템: 흔들림 테이블, 진동 플랫폼. |
| 5.의료 분야: 마이크로 주입 시스템, 호흡 장비, 테스트 장비. |
| 6.항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. |
| 7.상업용 분야: 컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. |
| 8.자동화 산업: 레이저 장비, 디스펜서, 테스트 장비, 섬유 기계. |
1.정밀 금속 스탬핑 장비
2.자동차 부품 정밀 조립 기계
3.정밀 센서 교정 시스템
4.소규모 자동 조립 라인
