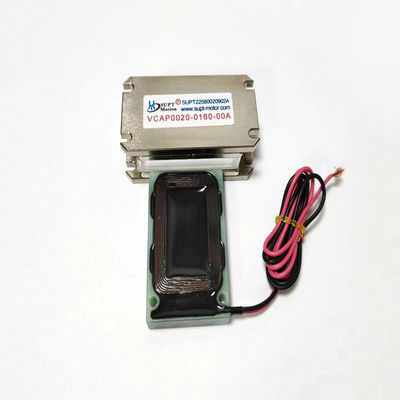

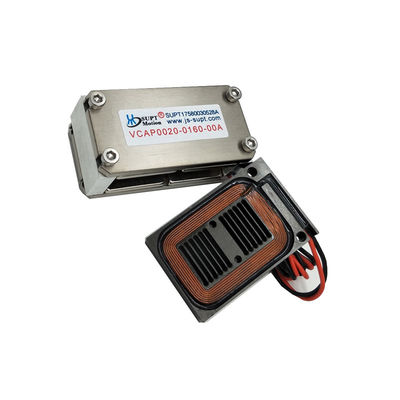

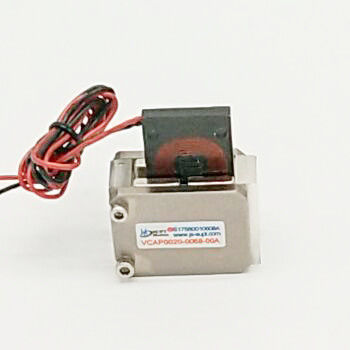

X-Y 모션 평면형 선형 음성 코일 액추에터 저소음 마이크로 음성 코일 액추에터
| 원래 장소 | 진주, 중국 |
|---|---|
| 브랜드 이름 | SUPTMOTION |
| 인증 | CCC, ce |
| 모델 번호 | VCAP0020-0068-00A |
| 최소 주문 수량 | ≥1 |
| 가격 | $115.00/pieces |
| 포장 세부 사항 | 통 / 나무상자 보이스 코일 모터 |
| 배달 시간 | 1-5 상품 5-7 일 선적, 표본 3-5 일, 협상될 크기 |
| 지불 조건 | 전신환 |
| 공급 능력 | 협상 가능 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 사용 | 자동차, UAV, 로봇, 의학 인공호흡기, 현미경, 광학인 보트 | 종류 | 세르보 모터 |
|---|---|---|---|
| 건축물 | 영구 자석 | 변동 | 붓 |
| 보호 기능 | 완전히 에워싸입니다 | 속도 (RPM) | 고속도 |
| 연속 전류 (A) | 전류 | 효율성 | IE 1 |
| 최대 힘(N) | 20 | 최대 여행(MM) | 6.8 |
| 보이스 코일 모터(V) | 8.2 | 길이(MM) | 39 |
| 폭(MM) | 50 | 높이(MM) | 21.5 |
| 강조하다 | 평면 선형 음성 코일 액추에이터 20N,선형 음성 코일 액추에이터 낮은 소음,20N 저소음 마이크로 음성 코일 액추에터 |
||
제품 설명
X-Y 모션이 있는 평면형 음성 코일 모터 이상적인 제품 소음 적고 고정도
제품 설명:
평면 음성 코일 모터 (VCM) 는 두 개의 별도의 코일을 결합하여 X-Y 움직임을 달성 할 수 있습니다. 이 설계는 서로 세로한 두 축에 대한 정확한 움직임 제어를 허용합니다.
구체적으로 다음과 같이 평면 음성 코일 모터가 X-Y 움직임을 달성하는 일반적인 과정입니다.
1. X축 운동: X축 운동의 경우, 모터의 코일은 X축과 정렬된 위치에 배치됩니다. 전류가 이 코일을 통과하면 로렌츠 힘에 따라,코일은 자기장의 방향과 전류의 방향에 정직한 힘에 노출됩니다이 힘은 X축에 따라 코일을 움직이게 한다. 코일을 통과하는 전류의 크기와 방향을 제어함으로써 정확한 X축 위치가 달성될 수 있다.
2. Y축 운동: Y축에 대한 움직임을 달성하기 위해 다른 코일은 Y축과 정렬 된 위치에 배치됩니다. 이 코일에 전류를 전송함으로써 로렌츠 힘이 생성됩니다.Y축에서 모터를 움직이게 하는.
X축과 Y축에서 코일 전류를 동시에 제어함으로써, 2차원 평면에서 어떤 위치에서도 X-Y 움직임을 달성할 수 있다.이 움직임의 구현은 평면 음성 코일 모터 내에서뿐만 아니라 달성 할 수 있습니다, 하지만 또한 전류 변화의 외부 제어, 따라서 정확한 평면 운동 제어 달성.
적용:
선형 음성 코일 액추에이터 (Linear voice coil actuator) 는 정확한 위치 정밀성과 높은 속도 및 전력 능력을 제공하기 위해 설계된 음성 코일 선형 모터 액추에이터이다.이것은 매우 신뢰할 수 있고 비용 효율적인 시스템입니다., 그것은 다양한 응용 프로그램에 대한 이상적인 솔루션입니다. 그것은 가벼운 로터 코일, 짧은 반응 시간 및 높은 주파수와 함께 특징입니다. 짧은 스트록,콤팩트한 구조로 설치 및 유지 보수가 용이합니다., 그리고 강력한 모터는 뛰어난 성능을 제공합니다. 또한, 높은 속도와 전력 능력은 광범위한 응용 프로그램에 적합합니다.정밀 위치에서 정밀 모션 제어. 일반적으로 x-y 축 이동 플랫폼의 생산에 사용됩니다. 반도체, 마이크로 기계 도구 산업에서 널리 사용됩니다. 높은 정확도, 긴 수명 및 강력한 보호 기능으로,모듈 디자인 엄격한 요구 사항을 충족하는 응용 프로그램에 이상적입니다.VCAP 시리즈 평면 스쿨 모터는 직사각형보다 크기에 따른 스트록 길이가 낮지만 높이가 낮은 표면도 있습니다. 500N까지의 추진력과 15mm까지의 스트록으로,VCAP 시리즈 평면 액추에이터는 매우 작은 스트로크 X-Y 축 운동 솔루션에 이상적입니다, 그리고 그들의 주요 시장은 반도체 및 마이크로 기계 도구 산업입니다.
기술 매개 변수:
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
길이 (mm) |
너비 (mm) |
높이 (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
