6.8mm 초정밀 초박형 플랫 보이스 코일 모터 (의료 수술용)
제품 상세 정보
| 작동 온도 | 넓은 | 제품명 | 리니어 보이스 코일 액추에이터 |
|---|---|---|---|
| 스트로크 길이 | 6.8mm | 크기 | 콤팩트 |
| 유형 | 플랫 타입 보이스 코일 모터 | 포지셔닝 정확도 | 높은 |
| 제품 모델 | VCAP0020-0068-00A | 전압 | 8.2V |
| 피크 힘 | 20N | 보호 기능 | 완전히 밀폐됨 |
제품 설명
제품 설명:
SUPT’s VCAP0020-0068-00A는 의료 기기, 휴대용 기기 및 MEMS(미세 전기 기계 시스템)를 위해 특별히 설계된 초소형, 초박형 평면 보이스 코일 모터입니다. 단 39 x 50 x 21.5mm의 초소형 인클로저에 담겨 있으며, 최대 추력 20N, 연속 추력 5.5N, 스트로크 6.8mm를 제공합니다. 두께가 21.5mm에 불과한 이 평면 보이스 코일 모터는 최소 침습 수술 기기, 휴대용 진단 장치, 마이크로 펌프, 정밀 웨어러블 기계 장치와 같이 공간이 제한된 응용 분야에 이상적입니다. 생체 적합성 재료와 고정밀 부품으로 제작되어 백래시가 없고 반복성이 뛰어나며 부드럽고 조용하며 안정적인 움직임을 제공합니다. 이 평면 보이스 코일 모터는 최대 작동 전압이 8.2V이며, 낮은 전력 소비, 낮은 발열, 긴 수명을 특징으로 합니다. 4.4 V/m/s의 역기전력 상수로 정밀하고 반응성이 뛰어난 모션 제어를 지원합니다. 이 평면 보이스 코일 모터 모델은 의료 로봇, 휴대용 광학 장비, 마이크로 밸브 제어, 정밀 약물 전달 시스템, 소형 소비자 가전 제품에 널리 사용되며, 초박형 설계에서 마이크로 정밀 모션을 위한 궁극적인 솔루션입니다.
특징:
- 선형 보이스 액추에이션 시스템, 의료용 보이스 코일 모터, 초박형 액추에이터, 마이크로 수술 장비 모터
- 보이스 코일 액추에이션 메커니즘
- 8.2V 전압 입력
- 6.8mm 스트로크 길이
- 긴 수명
- 고출력
기술 매개변수:
| 제품 모델 | 최대 추력 (N) |
연속 추력 25°C 기준(N) |
총 스트로크 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
길이 (mm) |
폭 (mm) |
높이 (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |

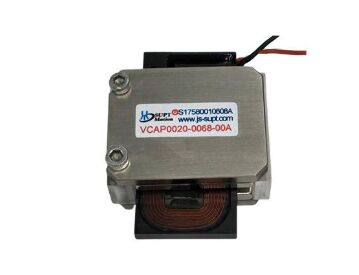

VCAP0020-0068-00A:
| 매개변수 | 값 | 매개변수 | 값 |
| 모델 | VCAP0020-0068-00A | 최대 추력 | 20N |
| 연속 추력 (25°C) | 5.5N | 총 스트로크 | 6.8mm |
| 최대 전압 | 8.2V | 역기전력 상수 | 4.4V/m/s |
| 길이 | 39mm | 폭 | 50mm |
| 높이 | 21.5mm | 무게 | 2.9kg |
응용 분야:
일반적인 응용 분야:
1. 소비자 가전: 스마트폰 카메라의 자동 초점 및 광학 이미지 안정화(OIS) 기능으로 초소형 공간 내에서 고주파 왕복 운동을 가능하게 하며, 일부 잠망경 렌즈에도 평면 VCM이 사용됩니다.
2. 반도체 장비: 짧은 스트로크, 고속 작동 및 낮은 진동이 요구되는 정밀 XY축 모션 플랫폼, 프로브 스테이션, 칩 본딩 장비.
3. 정밀 측정/광학: 고주파 응답 및 고정밀 위치 결정이 요구되는 고속 거울, 진동 스테이지, 레이저 스캐닝.
4. 의료 기기: 컴팩트한 크기와 빠른 응답 속도를 균형 있게 갖춘 최소 침습 수술 로봇 및 마이크로 밸브 액추에이터.
