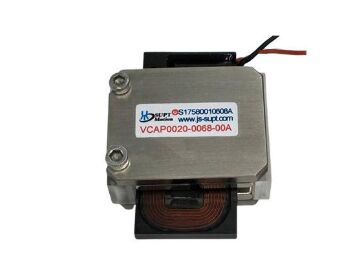

6.8mm 초정밀 초박형 플랫 보이스 코일 모터 (의료 기기용)
제품 상세 정보
| 작동 온도 | 넓은 | 제품명 | 리니어 보이스 코일 액추에이터 |
|---|---|---|---|
| 스트로크 길이 | 6.8mm | 크기 | 콤팩트 |
| 유형 | 플랫 타입 보이스 코일 모터 | 포지셔닝 정확도 | 높은 |
| 제품 모델 | VCAP0020-0068-00A | 전압 | 8.2V |
| 피크 힘 | 20N | 보호 기능 | 완전히 밀폐됨 |
제품 설명
제품 설명:
SUPT’s VCAP0020-0068-00A는 의료 기기, 휴대용 기기 및 MEMS(미세전자기계 시스템)를 위해 특별히 설계된 초소형, 초박형 평면 보이스 코일 모터입니다. 단 39 x 50 x 21.5mm의 초소형 하우징에 담긴 이 제품은 최대 20N의 피크 추력, 5.5N의 연속 추력, 6.8mm의 스트로크를 제공합니다. 두께가 21.5mm에 불과한 이 평면 보이스 코일 모터는 최소 침습 수술 기기, 휴대용 진단 장치, 마이크로 펌프, 정밀 웨어러블 기계 장치와 같이 공간이 제한된 응용 분야에 이상적입니다. 생체 적합성 재료와 고정밀 부품으로 제작되어 제로 백래시와 뛰어난 반복성으로 부드럽고 조용하며 안정적인 움직임을 제공합니다. 최대 작동 전압 8.2V로, 이 평면 보이스 코일 모터는 낮은 전력 소비, 낮은 발열, 긴 서비스 수명을 특징으로 합니다. 4.4V/m/s의 역기전력 상수로 인해 모터는 정밀하고 반응성이 뛰어난 모션 제어를 가능하게 합니다. 의료 로봇, 휴대용 광학 장치, 마이크로 밸브 제어, 정밀 의료 기기 전달 시스템 및 소형 소비자 전자 제품에 널리 사용되는 이 평면 보이스 코일 모터는 초박형 설계에서 마이크로 정밀 모션을 위한 궁극적인 솔루션입니다.
특징:
- 선형 보이스 액추에이션 시스템, 의료용 보이스 코일 모터, 초박형 액추에이터, 마이크로 수술 장비 모터
- 보이스 코일 액추에이션 메커니즘
- 8.2V 전압 입력
- 6.8mm 스트로크 길이
- 긴 수명
- 고출력
기술 매개변수:
| 제품 모델 | 피크 힘 (N) |
연속 힘 25℃(N) 기준 |
총 스트로크 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
길이 (mm) |
너비 (mm) |
높이 (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

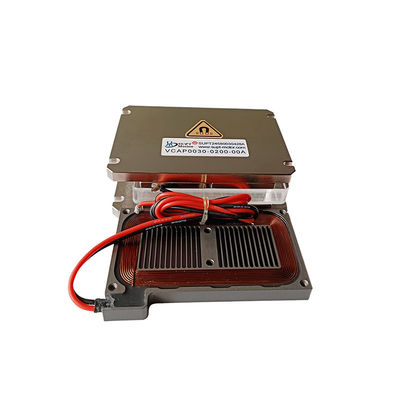

| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| 매개변수 | 값 | 매개변수 | 값 |
| 모델 | VCAP0020-0068-00A | 피크 추력 | 20N |
| 연속 추력 (25°C) | 5.5N | 총 스트로크 | 6.8mm |
| 최대 전압 | 8.2V | 역기전력 상수 | 4.4V/m/s |
| 길이 | 39mm | 너비 | 50mm |
| 높이 | 21.5mm | 무게 | 2.9kg |
응용 분야:
일반적인 응용 분야:
1. 소비자 전자 제품: 스마트폰 카메라의 자동 초점 및 광학 이미지 안정화(OIS) 기능으로 초소형 공간 내에서 고주파 왕복 운동을 가능하게 하며, 일부 잠망경 렌즈에도 평면 VCM이 사용됩니다.
2. 반도체 장비: 짧은 스트로크, 고속 작동 및 저진동을 요구하는 정밀 XY축 모션 플랫폼, 프로브 스테이션, 칩 본딩 장비.
3. 정밀 측정 / 광학: 고주파 응답 및 고정밀 위치 지정을 요구하는 고속 거울, 진동 스테이지, 레이저 스캐닝.
4. 의료 기기: 최소 침습 수술 로봇 및 마이크로 밸브 액추에이터로, 컴팩트한 크기와 빠른 응답 속도를 균형 있게 제공합니다.
