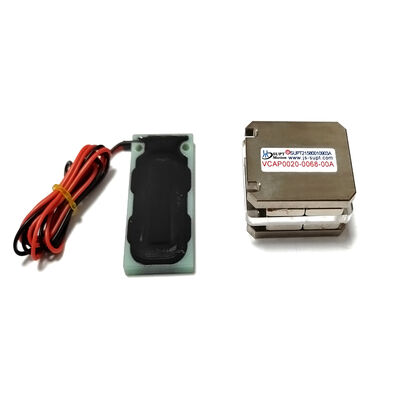

반도체 테스트에 적합한 20N 마이크로 평면 선형 음성 코일 액추에터
제품 상세 정보
| 보증 | 3개월~1년 | 용법 | 보트, 자동차, 전기 자전거, UAV, 3D 인쇄, 현미경, 로봇, 의료용 인공 호흡기, 광학 프로젝트 |
|---|---|---|---|
| 유형 | 소형 모터 | 건설 | 영구자석 |
| 정류 | 브러시 | 보호 기능 | 완전히 밀폐됨 |
| 속도 (RPM) | 가변성 속도 | 제품명 | 선형 음성 코일 모터 |
| 정격전압 | 8.2V | 피크 힘 | 20N |
| 연속적 힘 | 5.5N | 포트 | 상하이항 |
제품 설명
제품 설명
플랫 보이스 코일 액추에이터는 빠른 응답 시간, 적당한 추력, 안정적인 스트로크 및 높은 효율성을 특징으로 하며 반도체 및 전자 테스트 애플리케이션을 위해 특별히 설계되었습니다. 최대 20N의 피크 추력, 5.5N의 연속 추력 및 6.8mm의 스트로크를 갖춘 이 플랫 보이스 코일 액추에이터는 추력, 속도 및 스트로크 간의 이상적인 균형을 달성합니다. 컴팩트한 크기(39 x 50 x 21.5mm)와 21.5mm의 낮은 높이로 인해 이 플랫 보이스 코일 액추에이터는 다축 테스트 플랫폼 및 고밀도 자동화 모듈에 적합합니다. 부드러운 힘 출력을 제공하고 코깅 효과가 없으며 조용하게 작동하며 높은 위치 정확도를 제공하여 장기간 고주파 왕복 운동을 지원할 수 있습니다. 모터는 최대 작동 전압 8.2V와 4.4 V/m/s의 역기전력 상수를 갖추고 있어 안정적인 성능과 낮은 전력 소비를 보장합니다. 고급 방열 설계는 열 축적을 줄이고 서비스 수명을 연장합니다. 이 플랫 보이스 코일 액추에이터는 반도체 프로브 스테이션, IC 테스트 장비, 센서 교정 시스템, 전자 부품 검사 및 소규모 자동 조립 라인에 널리 사용됩니다.
응용 분야:
사각형 시리즈에 비해 플랫형 보이스 코일 모터 시리즈는 동일한 부피에서 상대적으로 짧은 스트로크를 갖지만 낮은 프로파일이 장점입니다. 최대 500N의 추력과 15mm의 스트로크를 제공합니다. 플랫형 시리즈는 단거리 X-Y 모션 생성에 이상적인 솔루션이며 주요 시장은 반도체 및 마이크로 머시닝 산업입니다.
• 반도체 칩 테스트 프로브 스테이션
• 전자 부품 기능 테스트 장비
• 정밀 센서 교정 시스템
• 소규모 자동 조립 라인
• 전자 부품 기능 테스트 장비
• 정밀 센서 교정 시스템
• 소규모 자동 조립 라인
기술 매개변수:
|
제품 모델
|
피크 힘
(N)
|
연속
힘
(N)
|
총 스트로크
(mm)
|
최대
전압
(V)
|
역기전력
상수
(V/m/S)
|
코일 무게
(g)
|
길이(mm)
|
너비
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|

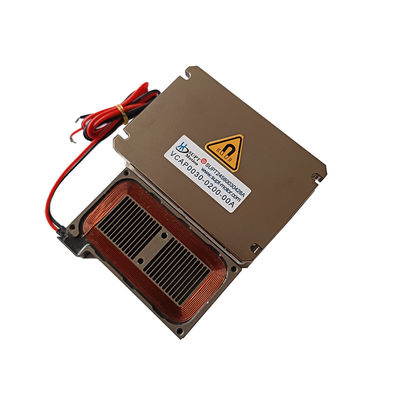

VCAP0030-0020-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
VCAP0020-0068-00A:
| 매개변수 | 값 | 매개변수 | 값 |
| 모델 | VCAP0020-0068-00A | 피크 추력 | 20N |
| 연속 추력 (25°C) | 5.5N | 총 스트로크 | 6.8mm |
| 최대 전압 | 8.2V | 역기전력 상수 | 4.4V/m/s |
| 길이 | 39mm | 너비 | 50mm |
| 높이 | 21.5mm | 무게 | 3.3kg |
상세 이미지
인증
당사 소개
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion)는 보이스 코일 액추에이터 선형 모터 및 선형 모터 플랫폼을 제공하는 데 전념하는 엔지니어링 및 제조 회사입니다. SUPT Motion은 표준 유통 제품과 중대량 맞춤형 OEM 솔루션을 모두 제공합니다. 주요 제품은 보이스 코일 기반 선형 및 회전 액추에이터와 브러시리스 영구 자석형 선형 모터입니다.
이 회사는 강력한 R&D 역량과 완벽한 애프터 서비스 시스템을 갖추고 있습니다. SUPT Motion은 고객의 특정 요구 사항에 따라 보이스 코일 모터, 선형 모터 및 모든 종류의 선형 모션 플랫폼을 설계하고 생산할 수 있습니다. 수년간의 경험을 바탕으로 당사의 국제 엔지니어링 및 제조 직원은 아시아, 북미, 유럽 및 전 세계 다양한 지역의 보이스 코일 모터 및 선형 모터 고객 및 딜러에게 가장 진보된 기술과 최고의 품질 제품을 제공할 수 있습니다.
이 회사는 쑤저우의 제조 센터에 기반을 두고 대량 OEM 생산 요구 사항에 대해 비용 효율적인 솔루션을 제공할 수 있으며, 기술 개선을 지속하고 품질 완벽을 위해 노력할 것입니다. SUPT Motion의 높은 품질은 우리의 추구이며, 고객 만족은 우리의 약속입니다. 엄격한 품질 부서와 생산 부서를 통해 고품질의 저렴한 제품 모터가 고객에게 더 비용 효율적으로 서비스를 제공하여 강력한 경쟁력을 갖도록 보장합니다.
자주 묻는 질문
1. 귀사는 제조업체입니까?
답변: 예, 저희는 공장이며 100% 제조업체입니다.
2. 견적을 어떻게 받을 수 있습니까?
답변: 사양, 수량, 포장 요구 사항 등 제품의 상세 요구 사항을 제공해 주십시오.
3. 얼마나 빨리 받을 수 있습니까?
답변: 일반적으로 샘플은 7-10 영업일이 소요됩니다.
대량 생산은 12-18 영업일이 소요됩니다.
수량에 따라 다릅니다.
4. 샘플에 따라 생산할 수 있습니까?
답변: 예, 샘플 또는 기술 도면에 따라 생산할 수 있습니다.
5. 지불 조건은 어떻게 되나요?
답변: T/T 50%를 보증금으로, 50%는 선적 전에 지불됩니다. 잔액을 지불하기 전에 제품 및 포장 사진을 보여드리겠습니다.
6. 배송 조건은 어떻게 되나요?
답변: EXW, FOB.
우리의 서비스
서비스:
A. 기술 지표 및 사양은 맞춤 설정할 수 있습니다.
B. 무료 샘플, 운임 수집.C. 만족스러운 애프터 서비스.
D. 유연한 MOQ.
왜 우리를 선택해야 하는가:
A. 100% 제조업체.
B. 풍부한 생산 경험.
C. 고급 기계.
D. 엄격한 품질 관리 시스템.
포장 및 배송
|
선적항
|
상하이 항구, 중국.
|
|
무역 조건
|
FOB
|
|
배송
|
해상 LCL 또는 FCL, 항공 또는 특송 DHL, UPS.
|
|
지불 조건
|
T/T, Western Union, E-checking, Trade Assurance 및 paypal도 허용됩니다.
|
|
리드 타임
|
결제 후 7-10 영업일 및 고객 요구 사항에 따라.
|
