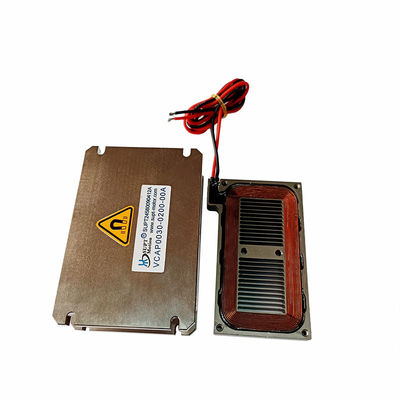

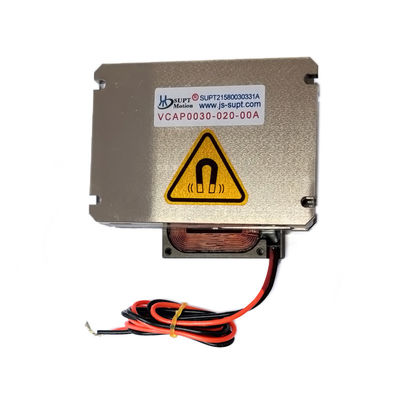

100N 초고추력 중부하 정밀 액추에이터 (플랫 보이스 코일 모터 포함)
제품 상세 정보
| 보증 | 3개월~1년 | 용법 | 자동차, 전기적 자전거, 가전 제품, UAV,3D 프린팅, 현미경, 로봇, 의료 환기 설비, 광학 프로젝트인 보트 |
|---|---|---|---|
| 유형 | 소형 모터 | 토크 | 요구 |
| 건설 | 영구자석 | 정류 | 브러시 |
| 보호 기능 | 완전히 밀폐됨 | 속도 (RPM) | 가변성 속도 |
| 제품명 | 선형 음성 코일 모터 | 정격전압 | 41.2V |
| 피크 힘 | 100N | 연속적 힘 | 47N |
| 포트 | 상하이항 |
제품 설명
제품 설명
SUPTMOTION의 VCAP0100-0020-00A는 중장비 정밀 위치 지정을 위해 특별히 설계된 산업 등급의 초고추력 플랫 보이스 코일 모터입니다. 4mm 스트로크로 최대 100N의 피크 추력과 47N의 연속 추력을 제공하여 고정밀, 단거리 스트로크 구동 애플리케이션에 이상적입니다. 고강도 구조와 내마모성 프리미엄 소재로 제작된 이 플랫 보이스 코일 모터는 뛰어난 힘 밀도, 5밀리초 미만의 빠른 응답 시간, 초안정적인 모션 성능을 자랑합니다. 견고한 110x105x51mm 프레임은 작동 중 변형을 최소화하여 정밀 스탬핑, 중장비 클램핑 및 중하중 위치 지정 시스템에 이상적입니다. 이 플랫 보이스 코일 모터는 최대 41.2V의 전압을 지원하며 80.1V/m/s의 초고 역기전력 상수를 특징으로 하여 빠르고 정확한 폐쇄 루프 제어를 가능하게 합니다. 우수한 열 관리 기능, 넓은 작동 온도 범위, 충격 및 진동에 대한 탁월한 내성을 제공합니다. 이 플랫 보이스 코일 모터는 자동차 제조, 정밀 스탬핑 기계, 중장비 광학 부품 위치 지정, 고전압 스위치기어 및 대규모 자동화 장비에 널리 사용됩니다.
보이스 코일 모터의 주요 응용 분야:
선형 보이스 코일 드라이버는 선형 보이스 코일 드라이버를 사용하여 정확하게 제어하는 보이스 코일 구동 메커니즘의 일종입니다. 플랫 보이스 코일 모터이며, 시장은 주로 반도체 및 마이크로 머신 툴 산업을 대상으로 합니다. 이 선형 보이스 코일 액추에이터 시스템은 가볍고 컴팩트하며 다양한 응용 분야에 적합합니다. 가벼운 무게, 짧은 응답 시간, 높은 주파수가 특징입니다. 단거리 스트로크, 컴팩트한 구조, VCAP 시리즈 모델은 정밀하고 정확한 움직임이 필요한 애플리케이션에 완벽합니다.
응용 시나리오 (정밀 매칭)
• 정밀 금속 스탬핑 장비
• 정밀 자동차 부품 조립 기계
• 중장비 광학 부품 위치 지정 시스템
• 고전압 스위치기어용 구동 메커니즘
• 정밀 금속 스탬핑 장비
• 정밀 자동차 부품 조립 기계
• 중장비 광학 부품 위치 지정 시스템
• 고전압 스위치기어용 구동 메커니즘
기술 매개변수:
|
제품 모델
|
피크 힘
(N)
|
연속
힘
(N)
|
총 스트로크
(mm)
|
최대
전압
(V)
|
역기전력
상수
(V/m/S)
|
코일 무게
(g)
|
길이(mm)
|
너비
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
VCAP0100-0020-00A:
| 매개변수 | 값 | 매개변수 | 값 |
| 모델 | VCAP0100-0020-00A | 피크 추력 | 100N |
| 연속 추력 (25°C) | 47N | 총 스트로크 | 4mm |
| 최대 전압 | 41.2V | 역기전력 상수 | 80.1V/m/s |
| 길이 | 110mm | 너비 | 105mm |
| 높이 | 51mm | 무게 | 1.2kg |
상세 이미지
인증
회사 소개
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion)는 보이스 코일 액추에이터 선형 모터 및 선형 모터 플랫폼을 제공하는 데 전념하는 엔지니어링 및 제조 회사입니다. SUPT Motion은 표준 유통 제품과 중대형 맞춤형 OEM 솔루션을 모두 제공합니다. 주요 제품은 보이스 코일 기반 선형 및 회전 액추에이터와 브러시리스 영구 자석 유형 선형 모터입니다.
이 회사는 강력한 R&D 역량과 완벽한 애프터 서비스 시스템을 갖추고 있습니다. SUPT Motion은 고객의 특정 요구 사항에 따라 보이스 코일 모터 선형 모터 및 모든 종류의 선형 모션 플랫폼을 설계하고 생산할 수 있습니다. 수년간의 경험을 바탕으로 당사의 국제 엔지니어링 및 제조 직원은 아시아, 북미, 유럽 및 전 세계 다양한 지역의 보이스 코일 모터 및 선형 모터 고객 및 딜러에게 가장 진보된 기술과 최고의 품질 제품을 제공할 수 있습니다.
이 회사는 쑤저우의 제조 센터에 기반을 둠으로써 대규모 OEM 생산 요구 사항에 대해 비용 효율적인 솔루션을 제공할 수 있으며, 기술을 지속적으로 개선하고 품질 완벽을 위해 노력할 것입니다. SUPT Motion의 높은 품질은 우리의 추구이며, 고객 만족은 우리의 약속이라는 신조를 고수합니다. 엄격한 품질 부서와 생산 부서를 통해 고품질의 저렴한 제품 모터가 고객에게 더 비용 효율적으로 서비스를 제공하여 강력한 경쟁력을 갖도록 보장합니다.
자주 묻는 질문
1. 제조업체입니까?
답변: 예, 저희는 공장이며 100% 제조업체입니다.
2. 견적은 어떻게 받을 수 있나요?
답변: 사양, 수량, 포장 요구 사항 등 제품의 상세 요구 사항을 제공해 주십시오.
3. 얼마나 빨리 받을 수 있나요?
답변: 일반적으로 샘플은 7-10 영업일이 소요됩니다.
대량 생산은 12-18 영업일이 소요됩니다.
수량에 따라 다릅니다.
4. 샘플에 따라 생산할 수 있나요?
답변: 예, 샘플 또는 기술 도면에 따라 생산할 수 있습니다.
5. 지불 조건은 어떻게 되나요?
답변: T/T 50%를 보증금으로, 50%는 선적 전에 지불됩니다. 잔액을 지불하기 전에 제품 및 포장 사진을 보여드리겠습니다.
6. 배송 조건은 어떻게 되나요?
답변: EXW, FOB.
우리의 서비스
서비스:
A. 기술 지표 및 사양은 맞춤 설정할 수 있습니다.
B. 무료 샘플, 운임 수집.C. 만족스러운 애프터 서비스.
D. 유연한 MOQ.
왜 우리를 선택해야 하는가:
A. 100% 제조업체.
B. 풍부한 생산 경험.
C. 고급 기계.
D. 엄격한 품질 관리 시스템.
포장 및 배송
|
선적항
|
상하이 항구, 중국.
|
|
무역 조건
|
FOB
|
|
배송
|
해상, 항공 또는 특송 DHL, UPS로 LCL 또는 FCL.
|
|
지불 조건
|
T/T, Western Union, E-checking, Trade Assurance 및 paypal도 허용됩니다.
|
|
리드 타임
|
결제 후 7-10 영업일 및 고객 요구 사항에 따라.
|
