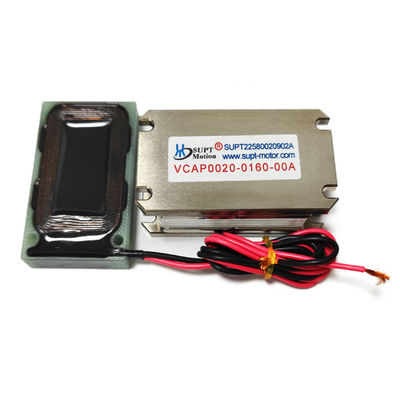

고 정밀 16mm 스트로크 평면 음성 코일 모터 XY 위치 스테이지에 적합
제품 상세 정보
| 보증 | 3개월~1년 | 용법 | 자동차, 전기적 자전거, 가전 제품, UAV,3D 프린팅, 현미경, 로봇, 의료 환기 설비, 광학 프로젝트인 보트 |
|---|---|---|---|
| 유형 | 소형 모터 | 토크 | 요구 |
| 건설 | 영구자석 | 정류 | 브러시 |
| 보호 기능 | 완전히 밀폐됨 | 속도 (RPM) | 가변성 속도 |
| 제품명 | 선형 음성 코일 모터 | 정격전압 | 4.4V |
| 피크 힘 | 20N | 연속적 힘 | 5.3N |
| 포트 | 상하이항 | 뇌졸중 | 16mm |
제품 설명
제품 설명
SUPT VCAP0020-0160-00A는 중간 이동 거리를 가진 정밀 모션 제어 애플리케이션을 위해 특별히 설계된 고효율 평면 보이스 코일 모터입니다. 최대 추력 20N, 연속 추력 5.3N, 총 이동 거리 16mm를 제공하여 이동 거리와 동적 응답 간의 균형을 이루어 산업 자동화 및 광학 장비에 이상적입니다. 두께가 22.5mm에 불과한 이 평면 보이스 코일 모터는 슬림한 XY축 위치 결정 플랫폼, 평판 디스플레이 검사 장비 및 레이저 가공 장비에 이상적입니다. 고성능 자기 회로는 코깅 효과 없이 부드럽고 저소음의 힘 출력을 보장하며 최대 500Hz의 고주파 왕복 운동을 지원합니다. 59 x 50 x 22.5mm의 폼 팩터는 배열 장착 및 다축 동기화를 지원하여 장비 통합을 크게 향상시킵니다. 이 평면 보이스 코일 모터는 최대 작동 전압이 27.6V이며 우수한 열 안정성과 낮은 발열을 특징으로 하여 연속 작동 시 안정적인 성능을 보장합니다. 역기전력 상수 4.4 V/m/s로 안정적인 속도 및 위치 제어를 제공합니다. 이 모델의 평면 보이스 코일 모터는 FPD 테스트, 광학 스캐닝, 디지털 이미징 시스템, 정밀 위치 결정 스테이지 및 소형 자동화 모듈에 널리 사용됩니다.
응용 분야:
1. 평판 디스플레이 픽셀 검사 장비용 XY 플랫폼
2. 전자 라벨 프린터용 정밀 위치 결정 시스템
3. 소형 레이저 조각기용 모션 제어
4. 광학 정렬 장비용 렌즈 이동 메커니즘
기술 매개변수:
| 제품 모델 | 최대 추력 (N) |
연속 추력 25°C에서(N) |
총 스트로크 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
길이 (mm) |
너비 (mm) |
높이 (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| 매개변수 | 값 | 매개변수 | 값 |
| 모델 | VCAP0020-0160-00A | 최대 추력 | 20N |
| 연속 추력 (25°C) | 5.3N | 총 스트로크 | 16mm |
| 최대 전압 | 27.6V | 역기전력 상수 | 4.4V/m/s |
| 길이 | 59mm | 너비 | 50mm |
| 높이 | 22.5mm | 절연 등급 | B급 |
