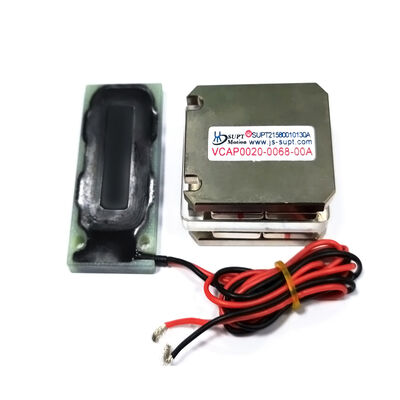

반도체 테스트 장비용 20N 초박형 정밀 마이크로 플랫 보이스 코일 모터
제품 상세 정보
| 강제 출력 | 최대 500N | 목 | 마이크로 전기 모터 |
|---|---|---|---|
| 포트 | 상하이 | 모델 번호 | VCAP0020-0068-00A |
| 피크 힘 | 20N | 총 뇌졸중 | 6.8mm |
| 연속적 힘 | 5.3N | 맥스 전압 | 8.2V |
| 길이 (mm) | 39 | 보호 기능 | 완전히 밀폐됨 |
| 속도 (RPM) | 고속 |
제품 설명
제품 설명:
SUPT VCAP0020-0068-00A는 공간이 극도로 제한된 초소형 정밀 모션 시스템을 위해 특별히 설계된 고성능 플랫 보이스 코일 모터입니다. 이 초박형 액추에이터는 25°C에서 최대 20N의 피크 추력과 5.5N의 연속 추력을 제공하며, 총 스트로크는 6.8mm로 단거리 고정밀 위치 지정 작업의 요구 사항을 충족합니다. 21.5mm의 초박형 프로파일로 마이크로 장치, 반도체 프로브, 의료 기기 및 광학 초점 시스템에 성능 저하 없이 완벽하게 통합됩니다. 플랫 보이스 코일 모터는 부드럽고 백래시 없는 움직임, 빠른 응답 및 제로 백래시를 제공하여 마이크로미터 이하의 위치 정확도가 요구되는 애플리케이션에 이상적입니다. 최대 전압 8.2V 및 역기전력 상수 4.4V/m/s로 장시간 작동 중에도 안정적이고 효율적인 성능을 제공합니다. 39 × 50 × 21.5mm의 컴팩트한 치수는 좁은 공간에 쉽게 설치할 수 있도록 하며, 견고한 구조는 높은 신뢰성과 긴 서비스 수명을 보장합니다. 이 모델은 마이크로 조립 로봇, 렌즈 자동 초점 시스템, 마이크로 밸브 제어, 정밀 계량 펌프 및 소형 반도체 테스트 장비에 널리 사용됩니다.
특징:
플랫형 보이스 코일 모터 서브 코일은 가볍고 응답 시간이 짧으며 고주파수입니다. 짧은 스트로크와 컴팩트한 구조.
이동 및 높이 균형: 높이 22.5mm에 불과한 16mm 중간 이동 설계로 제한된 공간 내에서 더 긴 이동 범위를 제공합니다.
저전압 호환성: 최대 27.6V로 설계되어 주류 산업용 전원 공급 장치 시스템과 호환되며 추가 부스트 모듈이 필요하지 않습니다.
치수 호환성: 길이 대 너비 비율이 59×50mm이므로 XY축 플랫폼에 배열식으로 설치하기에 적합하여 장비 레이아웃을 단순화합니다.
제품 매개변수:
| 제품 모델 | 피크 힘 (N) |
연속 힘 25°C에서(N) |
총 스트로크 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
길이 (mm) |
너비 (mm) |
높이 (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

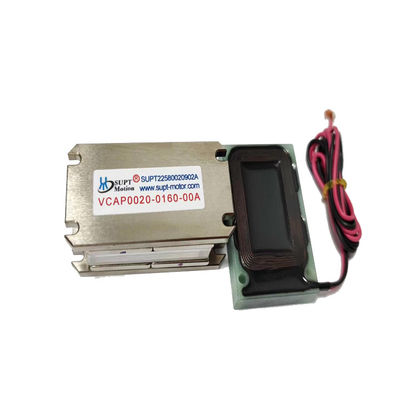

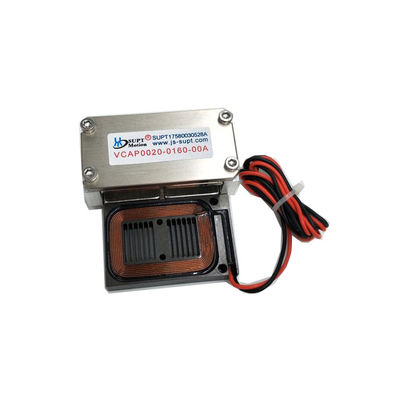

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| 매개변수 | 값 | 매개변수 | 값 |
| 모델 | VCAP0020-0068-00A | 피크 추력 | 20N |
| 연속 추력 (25°C) | 5.5N | 총 스트로크 | 6.8mm |
| 최대 전압 | 8.2V | 역기전력 상수 | 4.4V/m/s |
| 길이 | 39mm | 너비 | 50mm |
| 높이 | 21.5mm | 작동 온도 | -10~60°C |
응용 분야:
| 보이스 코일 모터의 주요 응용 분야: |
| 1.반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학. |
| 2.현장 밸브 작동: 유형 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학 주입 시스템. |
| 3.마이크로 머신 산업: 공급 시스템, 마이크로 드릴링, 정밀 스탬핑. |
| 4.진동 시스템: 흔들림 테이블, 진동 플랫폼. |
| 5.의료 분야: 마이크로 주입 시스템, 호흡 장비, 테스트 장비. |
| 6.항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. |
| 7.상업용 분야: 컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. |
|
8.자동화 산업: 레이저 장비, 디스펜서, 테스트 장비, 섬유 기계. |
마이크로 광학 검사 장비의 렌즈 초점 .
반도체 칩용 마이크로 프로브 스테이션 .
의료용 마이크로 펌프 밸브 구동 시스템 .
전자 부품용 마이크로 조립 로봇 .
