고 정밀 마이크로 음성 코일 모터 테스트 장비
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 총 뇌졸중 | 6.2 밀리미터 | 모델 | VCAR0015-0062-00A |
|---|---|---|---|
| 피크 힘 | 15N | 무게 | 14.8G |
| 애플리케이션 | 자동 탄 화물 | 색상 | 실버/블랙 |
| 연속적인 힘(N) | 6.5 | 정류 | 브러시 |
| 기능을 보호하십시오 | 완전히 둘러싸여 있습니다 | 사용 | 의료, 반도체, 항공우주, 정밀측정기기, 자동차, 자동화 산업 |
| 유형 | 소형 모터 | ||
| 강조하다 | 고 정밀 마이크로 음성 코일 모터,테스트 장비용 음성 스필 모터,높은 정밀도의 VCM 모터 |
||
제품 설명
제품 설명:

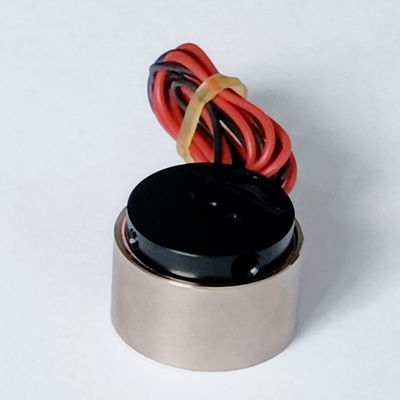

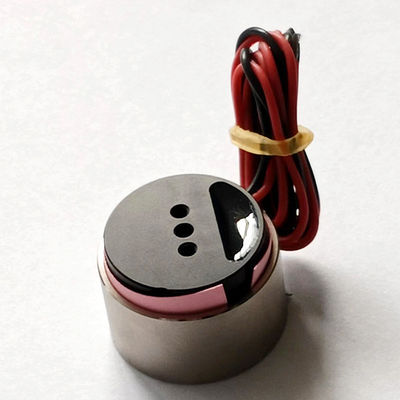

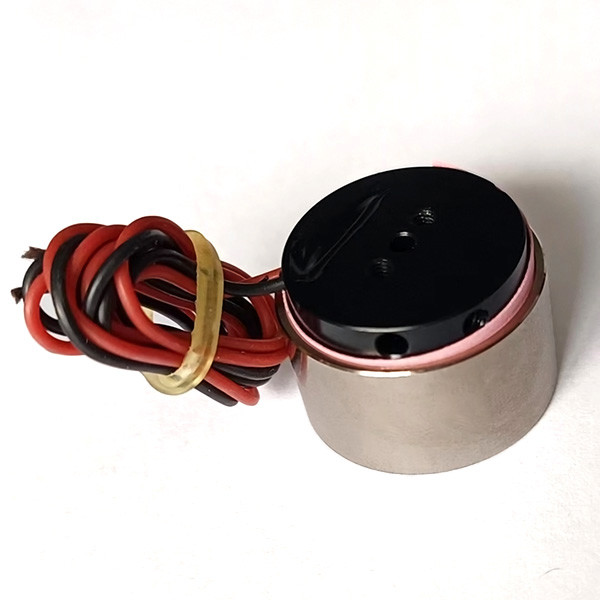

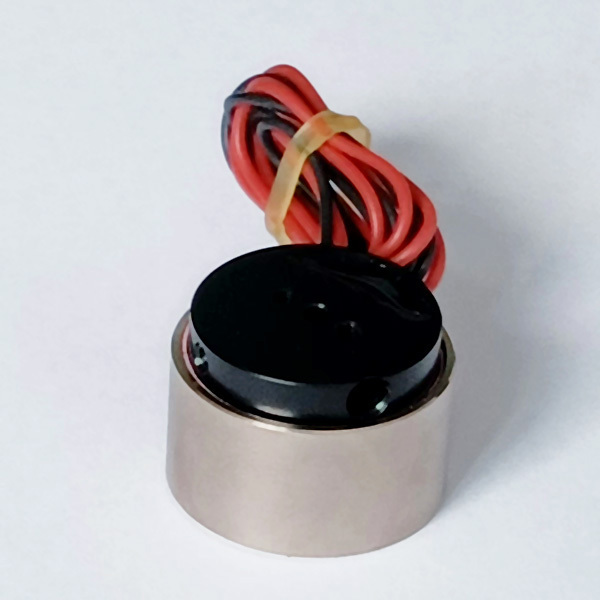

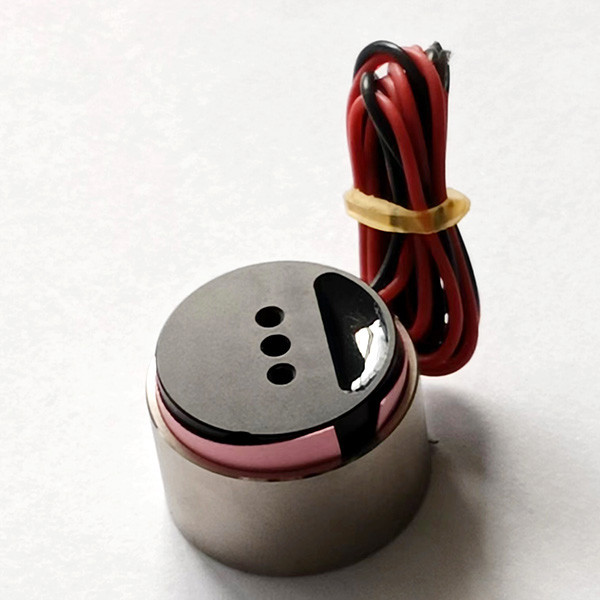

SUPT MOTION의 마이크로 음성 코일 모터 (VCM), 모델 VCAR0015-0062-00A는 높은 정확성, 빠른 반응, 컴팩트 크기와 낮은 전력 소비의 핵심 장점을 활용합니다.그것은 주로 정밀한 이동 제어가 필요한 시험 장비 시나리오에서 사용됩니다..
1미세 이동 위치 테스트: 전자 부품 (예를 들어, 센서, 커넥터) 의 접촉 신뢰성 테스트에서, 그것은 높은 주파수 수행을 위해 테스트 프로브를 제어,마이크로 앰플리튜드 회전 운동, 장기 사용 중 접촉 마모를 시뮬레이션합니다.
2동적 성능 테스트: MEMS 센서 (가속도, 회전도) 테스트 장비에서 VCM는 고주파를 제공합니다.표준 가속/각속 신호를 생성하기 위한 고정도의 진동 흥분, 센서 역학적 반응 정확도를 캘리브레이팅합니다. 미니어처 정밀 메커니즘 (예를 들어, 미세 변속기, 미세 모터) 의 피로 테스트에서제어되는 고주파 교차 부하를 달성하기 위해 부하를 구동합니다., 피로 장애 검출을 가속화.
3광학 테스트 조정: 광학 구성 요소 (렌즈, 프리즘) 테스트 장비에서 VCM는 마이크로미터 수준의 각도 / 위치 정밀 조정을 위해 드라이브 요소를 사용합니다.광학 영상 정확도 및 초점 거리의 일관성을 캘리브레이팅광섬유 통신 부품 테스트 벤치에서, 그들은 광 신호 전송 손실의 안정성을 감지하기 위해 광섬유 끝면의 마이크로 이동 정렬을 제어합니다.
SUPT 음성 코일 모터는 높은 가속, 높은 주파수 반응 및 높은 정밀도로 특징인 광범위한 응용 프로그램을 갖추고 있습니다.그들은 음성 코일 모터 솔루션에 대한 훌륭한 선택을 나타냅니다, 사용자 정의 옵션과 귀하의 필요에 맞는 다양한 모델을 제공합니다.
특징:
원통형 VCM 음성 코일 모터는 다음과 같은 특징을 가지고 있습니다.
높은 반응, 높은 가속, 그리고 낮은 질량의 음성 코일.
마그네틱 히스테레시스도 없죠
간단한 구조, 가벼운 무게, 우수한 고주파 반응, 원활한 작동.
뇌졸중: 1mm-63mm
추진력: 0.7N-1000N
종류:실린더형 음성 코일 모터, 서보 모터, 브러쉬 모터, 마이크로 음성 코일 모터
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 (mm) | 길이가 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
응용 프로그램:
SUPT MOTION 음성 코일 모터 애플리케이션:
1반도체 산업: 배선, 절단, 굴착, 전달 시스템, 용접, 로봇.
2필드 밸브 작동: 측정 밸브, 압력 테스트 시스템, 화학 주입 시스템을위한 공기 밸브.
3미세 기계 산업: 공급 시스템, 미세 굴착, 정밀 스탬핑.
4진동 시스템: 진동 테이블, 진동 플랫폼.
5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 진단 장비.
6항공 우주 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7상업적 응용: 마이크로 카메라의 자동 초점 시스템.
8자동화 산업: 레이저 장비, 분배 기계, 시험 장비.
