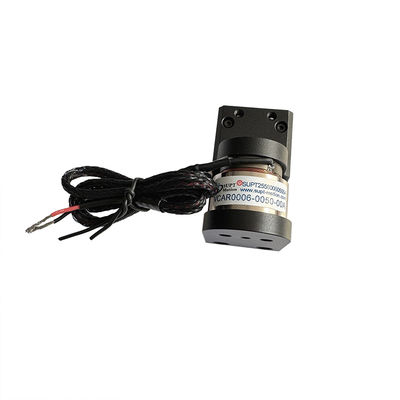

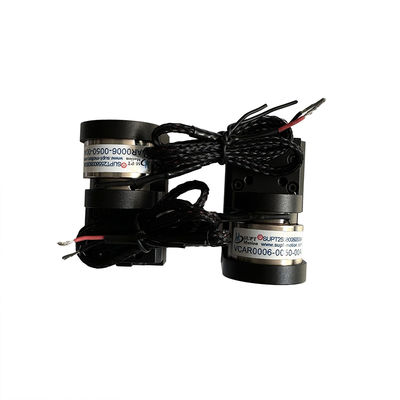

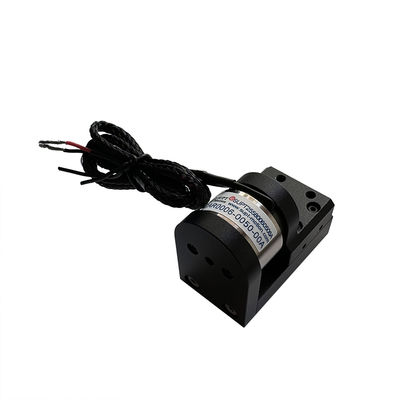

고정밀 모듈형 설계 마이크로 모터 보이스 코일 액추에이터 3D 프린팅용
| Place of Origin | China Suzhou |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | ISO9001 |
| 모델 번호 | VCAR0006-0050-00A |
| Minimum Order Quantity | ≥2 |
| 가격 | $130 |
| Packaging Details | Carton Packaging etc |
| 배달 시간 | 1-5pcs, 5일. >20pcs, 협상하기 위하여 |
| Payment Terms | T/T |
| Supply Ability | Interview |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모듈성 | 모듈 식 디자인 | 유형 | 소형 모터 |
|---|---|---|---|
| 커뮤니케이션 프로토콜 | 모드버스, 프로피버스, 프로피넷 | 정격 전류 | 1.74A |
| 건설 | 영구 자석 | 피크 힘(N) | 6.2 |
| 타격(MM) | 5 | ||
| 강조하다 | 모듈형 마이크로 모터 액추에이터,3D 프린팅용 보이스 코일 액추에이터,고정밀 모터 모듈 |
||
제품 설명
제품 설명:
보이스 코일 모터 플랫폼은 특히 짧은 스트로크 폐쇄 루프 서보 응용 분야에 적합하며 크기가 작아 제한된 공간에 이상적입니다. 이 플랫폼은 정밀한 위치 지정, 고속/가속 및 힘 제어를 가능하게 하며 0.1μm~0.5μm 범위의 위치 지정 정확도와 최대 20G의 가속도를 달성합니다. 기술 매개변수는 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.
보이스 코일 모터 모듈은 해양 선박, 드론, 3D 프린터, 현미경 및 로봇 시스템에 적용 가능합니다. 유연한 설계 덕분에 다양한 구성에 원활하게 통합되어 다양한 애플리케이션 요구 사항을 충족할 수 있습니다.
3D 프린팅에서 보이스 코일 모터 모듈은 고정밀 모션 제어의 핵심 역할을 하며, 특히 수지 광중합 3D 프린팅 및 금속 분말층 융합 3D 프린팅과 같이 높은 프린팅 정확도, 속도 및 재료 호환성을 요구하는 시나리오에 적합합니다.
수지 광중합 3D 프린팅의 경우 모듈은 미크론 수준의 정밀한 수직 이동으로 플랫폼을 구동하여 정밀한 레이어 두께 제어를 통해 모델 표면의 매끄러움을 향상시킵니다.
세라믹 슬러리 또는 고점도 수지와 같은 특수 재료의 경우 보이스 코일 모터 모듈은 마이크로 펌프 또는 밸브를 구동하여 재료 흐름 속도와 부피를 정밀하게 조절할 수 있습니다. 이는 막힘이나 과도한 압출을 방지하여 인쇄된 부품의 밀도와 강도를 향상시킵니다.
특징:
- 제품 이름: 모터 모듈, 마이크로 모터 모듈,
- 배치 번호: YET-YQDJ002
- 피크 힘(N): 6.2
- 모듈성: 모듈식 디자인
- 전력 범위:30W
기술적인 매개변수:
| 제품 모델 | 피크 포스 (N) |
지속적인 힘 25℃(N)에서 |
총 스트로크 (mm) |
최대 전압 (다섯) |
역기전력 상수 (V/m/s) |
코일의 무게 (g) |
고정자 직경(mm) | 길이 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
신청:
| 보이스 코일 모터의 주요 응용 분야: |
| 1. 반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학. |
|
2. 현장에서의 밸브 작동: 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학 유형 주입 시스템. |
| 3. 마이크로 기계 산업: 피드 시스템, 마이크로 드릴링, 정밀 스탬핑. |
| 4.진동 시스템: 흔들리는 테이블, 진동 플랫폼. |
| 5.의료 분야: 마이크로 주입 시스템, 호흡기 장비, 테스트 장비. |
| 6. 항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. |
| 7.상업적 사용 분야: 컴퓨터 냉각 펌프 소형 카메라 자동 집중 시스템. |
| 8. 자동화 산업: 레이저 장비,디스펜서, 테스트 장비, 섬유 기계. |
