전자제품 제조 산업용 고속 음성 코일 모터 모듈

  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
Place of Origin China Suzhou
브랜드 이름 SUPT MOTION
인증 ISO9001,CCC.CE
모델 번호 VCAR0087-0563-00A
최소 주문 수량 ≥1
가격 $163
Packaging Details Carton Packaging etc
배달 시간 1-5pcs, 5일. >20pcs, 협상하기 위하여
Payment Terms T/T
Supply Ability Interview

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
유형 모듈 식 모터 시스템 정격 전류 10.7A
모듈성 모듈 식 디자인 전압 63.4V
커뮤니케이션 프로토콜 모드버스, 프로피버스, 프로피넷 용법 보트, UAV, 3D 프린팅, 현미경, 로봇, 전자 제조
능률 IE 1 건설 영구 자석
속도 (RPM) 고속
강조하다

고속 음성 스필 모터

,

음성 코일 모터 모듈

,

전자제품 제조용 모터 모듈
메시지를 남겨주세요
제품 설명

제품 설명:

보이스 코일 모터 모듈은 짧은 스트로크를 가진 폐루프 서보 응용 분야에 사용됩니다. 가벼운 이동 질량과 빠른 응답 속도(밀리초 수준, 최대 20G 가속)를 가지고 있습니다. 베이스는 항공 알루미늄으로 정밀 가공되어 우수한 안정성을 보장하고 고속 왕복 운동을 가능하게 합니다. 반전 장치가 필요 없고 유지 보수가 필요 없으며 내구성이 뛰어나 제어가 쉽고 안정적입니다. 정밀한 위치, 속도, 가속도 및 추력 제어를 수행할 수 있습니다. 적절한 인코더와 가이드를 구성하면 위치 정확도가 0.1-5um에 도달할 수 있습니다. 다양한 움직임 및 추력 요구 사항에 따라 적절한 드라이버와 컨트롤러를 선택할 수 있습니다. 플랫폼 구조는 가공 및 맞춤화가 가능합니다.
보이스 코일 모터 모듈의 다재다능함은 전자 제조, 자동차 및 의료 분야와 같은 여러 산업 분야에서 사용하기에 매우 적합하게 만듭니다.

전자 제조 산업에서 보이스 코일 모터 모듈은 마이크로 부품 조립, 고정밀 검사 및 고속 생산의 요구 사항을 충족할 수 있습니다. 또한 칩 패키징, 센서 및 PCB 보드와 같은 전자 장치의 정밀 제조를 달성하는 데 핵심입니다.

마이크로 센서, 커넥터 및 기타 부품의 조립에서 보이스 코일 모터 모듈은 압착 메커니즘을 구동하여 일정하고 제어 가능한 추력(추력 정확도 ±2%)을 제공하여 핀 압착 및 하우징 캡슐화와 같은 공정을 완료합니다. 이는 기존 모터의 추력 변동으로 인한 부품 손상을 방지하여 휴대폰 및 웨어러블 장치와 같은 소형 전자 장치 생산에 적합하게 만듭니다.



특징:

  • 제품명: 모터 모듈, 다이렉트 드라이브 모터 모듈, 보이스 코일 모터 모듈 플랫폼
  • 속도(RPM): 고속
  • 전압: 63.4V
  • 최대 힘(N): 87
  • 모델 번호: VCAR0087-0563-00A
  • 구조: 영구 자석


기술 매개변수:

제품 모델 최대 힘
(N)		 연속 힘
25℃에서(N)		 총 스트로크
(mm)		 최대 전압
(V)		 역기전력 상수
(V/m/s)		 코일 무게
(g)		 고정자 직경(mm) 길이
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

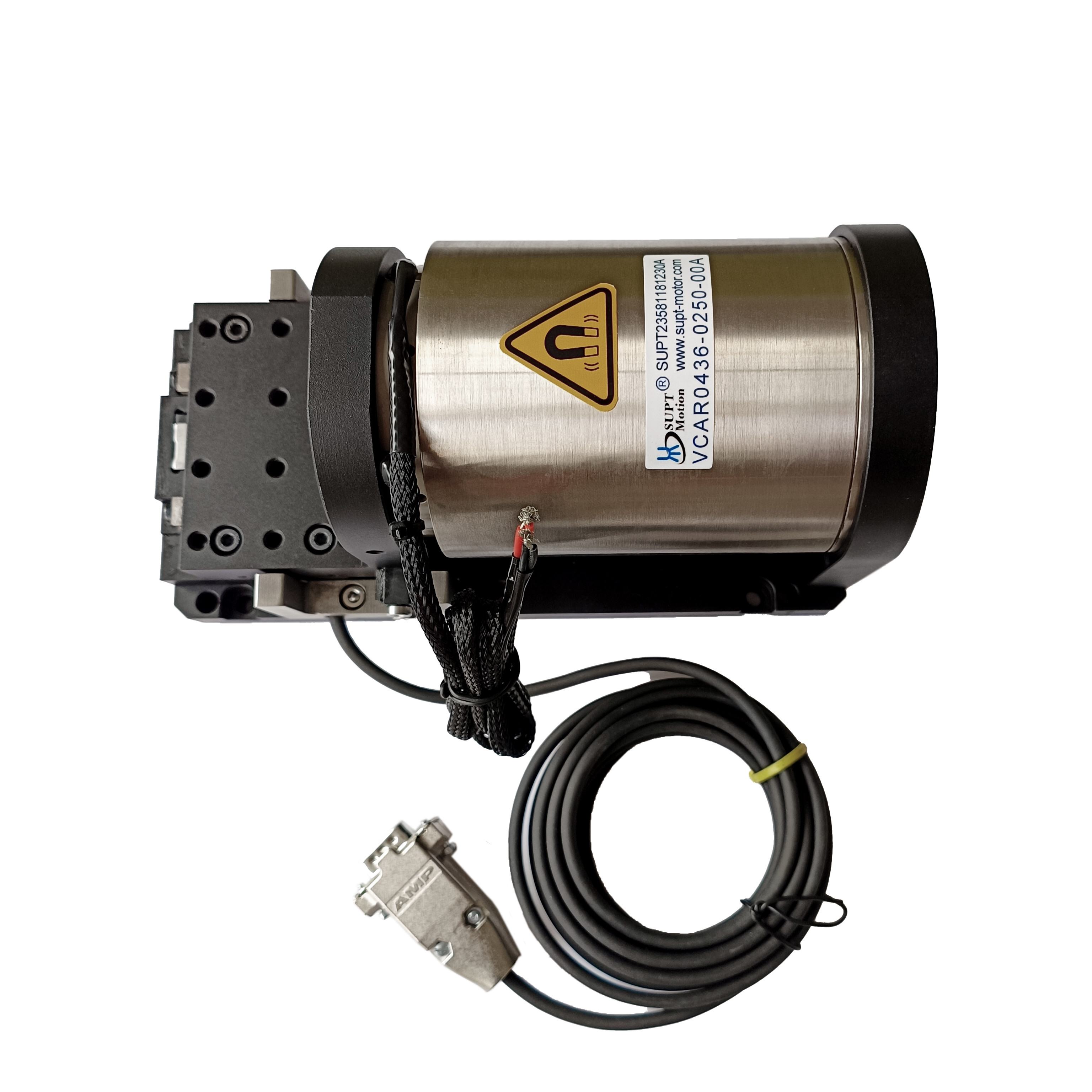

전자제품 제조 산업용 고속 음성 코일 모터 모듈 0

응용 분야:

보이스 코일 모터 모듈의 핵심 응용 분야는 고정밀, 고응답성 및 짧은 스트로크에 대한 모션 제어 요구 사항을 중심으로 하며, 의료, 전자 제조, 3D 프린팅 및 광학 등 여러 고정밀 산업을 포괄합니다.

보이스 코일 모터의 주요 응용 분야:
1. 반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학.

2. 현장 밸브 작동: 유형 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학 물질

주입 시스템.
3. 마이크로 머신 산업: 공급 시스템, 마이크로 드릴링, 정밀 스탬핑.
4. 진동 시스템: 쉐이킹 테이블, 진동 플랫폼.
5. 의료 분야: 마이크로 주입 시스템, 호흡 장비, 테스트 장비.
6. 항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7. 상업적 사용 분야: 컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템.
8. 자동화 산업: 레이저 장비, 디스펜서, 테스트 장비, 섬유 기계.

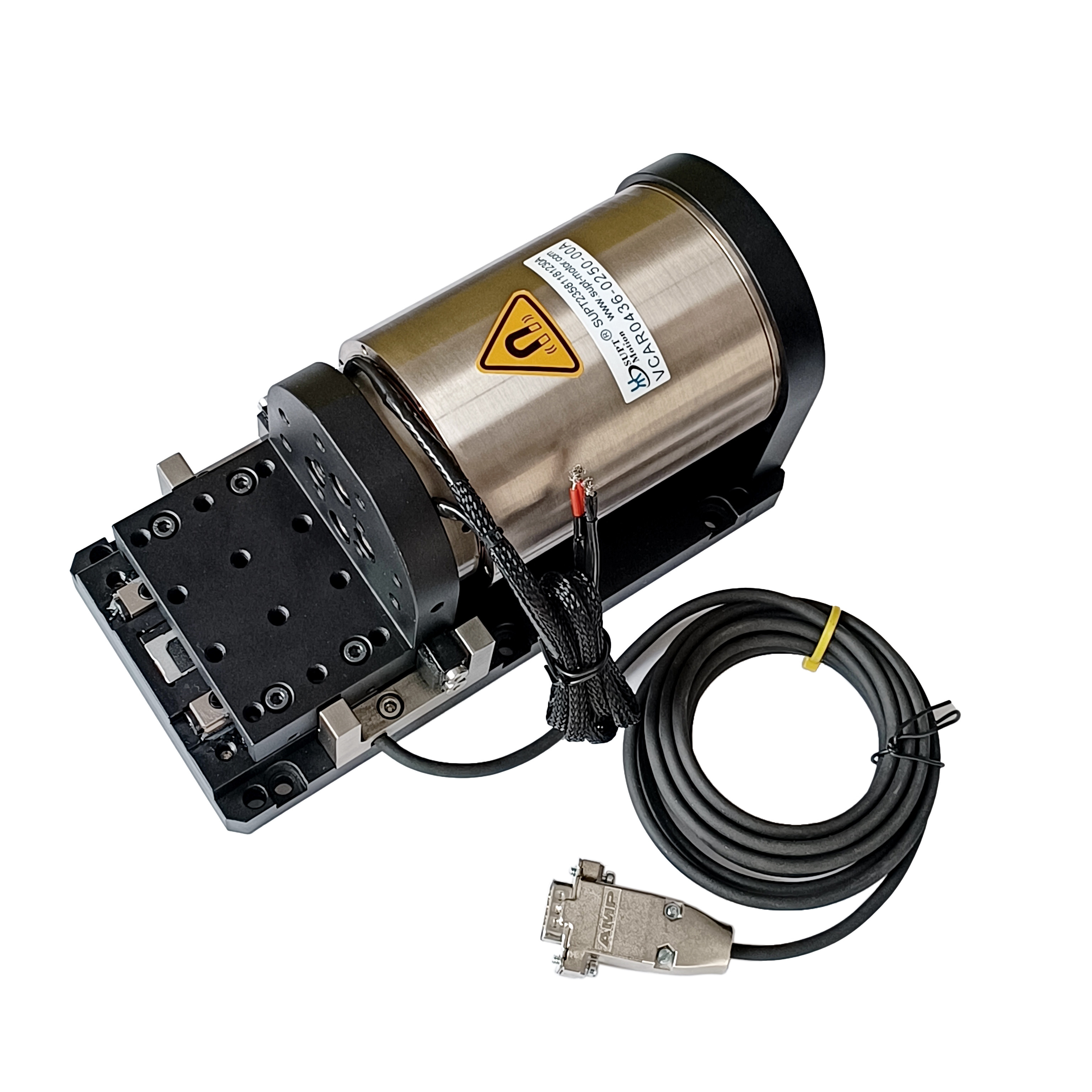

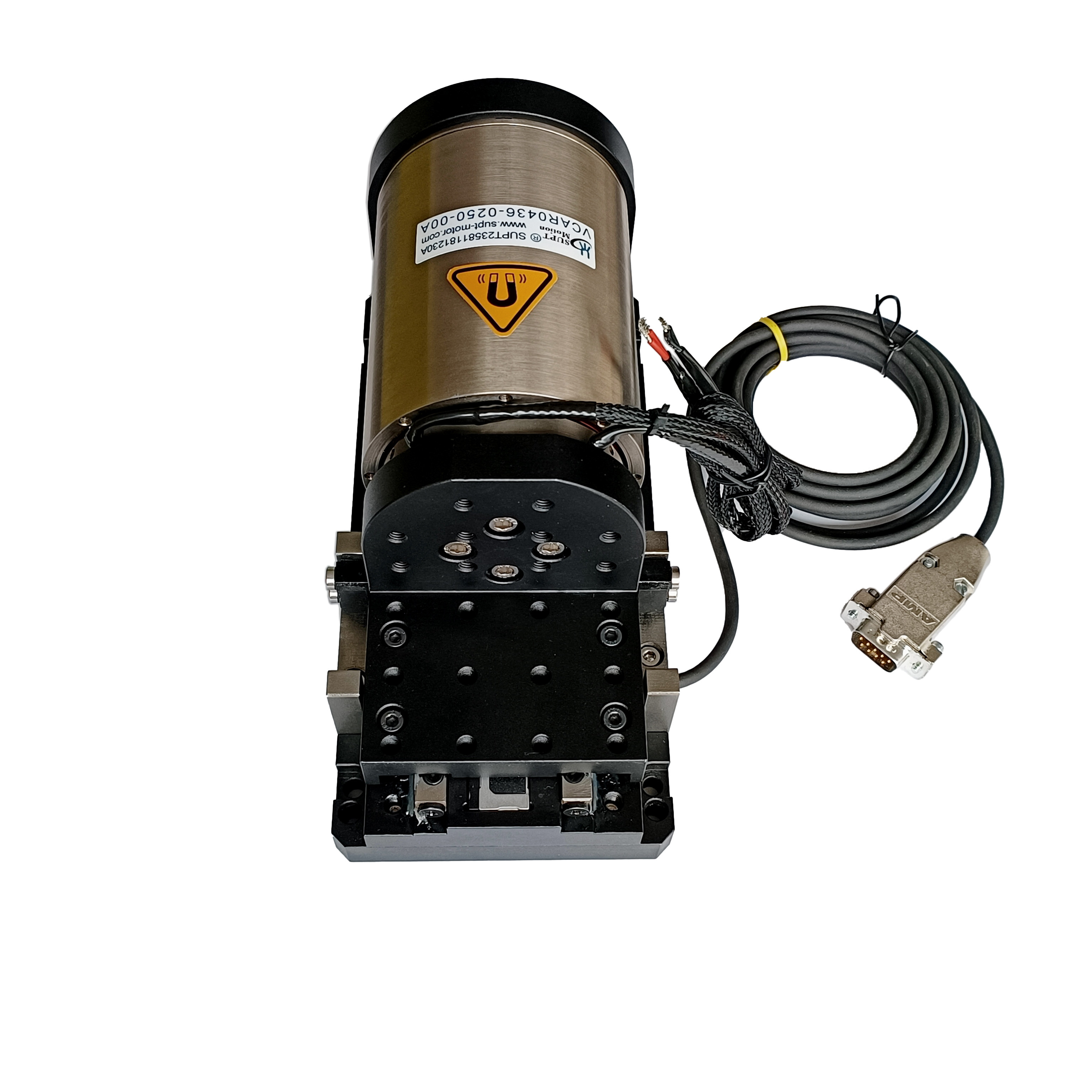

전자제품 제조 산업용 고속 음성 코일 모터 모듈 1전자제품 제조 산업용 고속 음성 코일 모터 모듈 2
