광학 장비용 고속 음성 코일 모터 모듈

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
브랜드 이름 SUPT MOTION
인증 ISO9001,CCC.CE
모델 번호 VCAR1351-0310-00A
최소 주문 수량 ≥1
가격 $155
Packaging Details Carton Packaging etc
배달 시간 1-5pcs, 5일. >20pcs, 협상하기 위하여
Payment Terms T/T
Supply Ability Interview

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
연속적인 힘(N) 376.8 최대 여행(MM) 31
커뮤니케이션 프로토콜 모드버스, 프로피버스, 프로피넷 정격 전류 19.9 A
속도 (RPM) 고속 전압 73.5V
모듈성 모듈 식 디자인 피크 힘(N) 1351
강조하다

고속화 음성 스필 모터

,

광학 장비용 음성 코일 모터

,

광학 장비 모터 모듈
메시지를 남겨주세요
제품 설명

제품 설명:

단축 음성 코일 모터 모듈은 단류 폐쇄 루프 서보 애플리케이션을 위해 설계되었습니다.가벼운 움직이는 부품과 빠른 반응 (약 20G까지 가속되는 밀리 초 수준), 이 모듈은 뛰어난 안정성을 위해 정밀 기계화 된 항공용 알루미늄 기판을 사용하며 고속 오시레이터 회전 움직임을 가능하게합니다. 제어는 간단하고 신뢰할 수 있습니다.전동 장치가 필요하지 않습니다.유지보수 없이 작동하고 연장된 수명으로 위치, 속도, 가속 및 추진력을 정확하게 제어 할 수 있습니다.

보이스 코일 모터 모듈은 광 장비의 필수 부품으로 고 정밀 위치, 빠른 반응 및 안정적인 빛 제어 기능을 제공합니다.그들은 다양한 광학 응용 분야에 적합하며 이미지 품질과 운영 효율성을 향상시키는 데 핵심적인 역할을합니다..

카메라 및 비디오 장비에서, 그들은 자동 초점 (AF) 및 광적 이미지 안정화 (OIS) 모듈을 작동시킵니다.음성 코일 모터 모듈은 손 흔들림으로 인한 렌즈 이동을 실시간으로 보상하는 동시에 즉각적인 정확한 초점을 위해 마이크로미터 수준의 빠른 렌즈 이동을 가능하게합니다.이것은 특히 스마트 폰 텔레 포토 사진 및 전문 DSLR 비디오 녹화에서 이미지 명확성을 크게 향상시킵니다.

레이저 처리 장비에서는 레이저 갈바노미터 또는 초점 렌즈를 구동합니다. 음성 코일 모터 모듈은 레이저 초점의 고주파 조정을 최대 50m/s2의 가속으로 가능하게합니다.레이저 궤도가 처리 경로와 정확히 일치하는지 확인합니다..

현미경, 프로젝터 및 디스플레이 장치에서, 그들은 빠른 위치 및 객체 렌즈 전환을 가능하게합니다. 레이저 프로젝터 내에서,음성 코일 모터 가동 렌즈 마이크로 조정이 이미지 오프셋을 수정, 정밀한 화면 정렬을 보장합니다. 고급 LCD 디스플레이 백라이트 모듈에서, 그들은 디스플레이 대조를 향상시키는 미세한 지방 밝기 변조를 달성하기 위해 빛 밸브 오프러션을 제어합니다.





특징:

  • 제품명: 모터 모듈
  • 통신 프로토콜: Modbus, Profibus, Profinet
  • 속도 (RPM): 높은 속도
  • 효율성: IE 1
  • 평준 전류: 19.9A
  • 타입: 모듈형 모터 시스템


기술 매개 변수:

제품 모델 최고 힘
(N)		 지속력
25°C (북쪽)		 전체 스트로크
(mm)		 최대 전압
(V)		 역 EMF 상수
(V/m/s)		 코일 무게
(g)		 스테이터 지름 (mm) 길이가
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

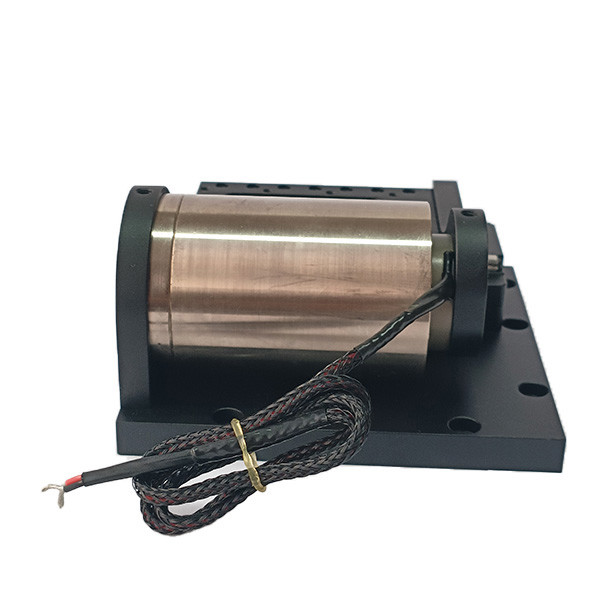

광학 장비용 고속 음성 코일 모터 모듈 0

응용 프로그램:

SUPT MPTION의 음성 코일 모터 모듈은 품질에서 완벽함을 추구합니다. 이 모터 모듈은 의료, 반도체, 항공, 자동화,광학 장비 부문.



음성 코일 모터의 주요 용도:
1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇.

2.장면 밸브 작동:형 측정 밸브, 압력 시험 시스템, 공기 밸브 화학

주입 시스템
3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑.
4진동 시스템: 흔들기 테이블, 진동 플랫폼.
5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비.
6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7.상업용 분야:컴퓨터 냉각 펌프 미니어처 카메라 자동 집중 시스템
8자동화 산업: 레이저 장비,분배기, 시험 장비, 섬유 기계.

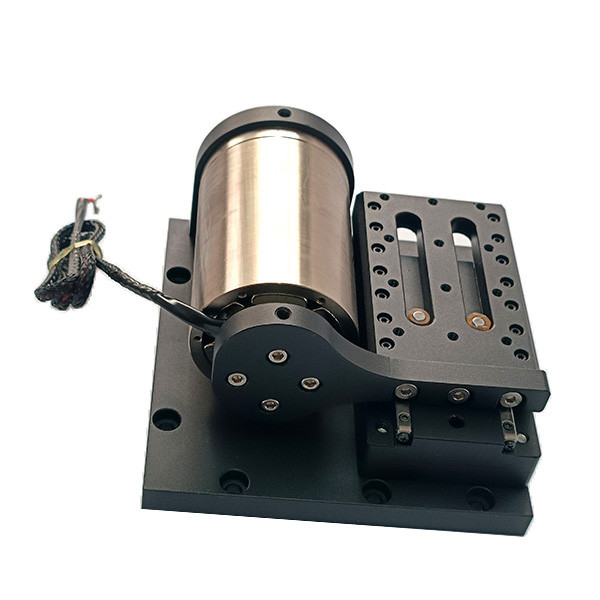

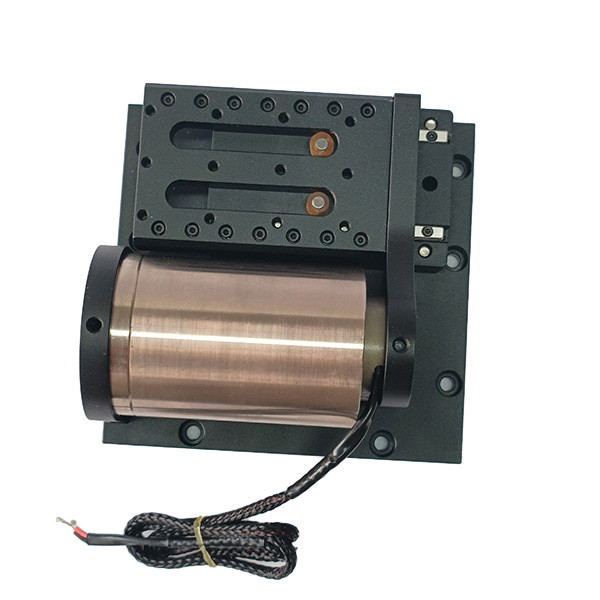

광학 장비용 고속 음성 코일 모터 모듈 1광학 장비용 고속 음성 코일 모터 모듈 2
