고 정밀 마이크로 VCM 음성 코일 모터 광적 집중 자동화 장비
| 원래 장소 | 중국, 스초우 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | CE, ISO9001 |
| 모델 번호 | VCAR 시리즈 |
| 최소 주문 수량 | 1pcs |
| 가격 | $156 |
| 포장 세부 사항 | 맞춤형 포장 등 |
| 배달 시간 | 1-5pcs, 5일. >20pcs, 협상하기 위하여 |
| 지불 조건 | T/T |
| 공급 능력 | 협상됩니다 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 전체 스트로크 | 9.8mm | 모델 | VCAR0022-0098-00A |
|---|---|---|---|
| 피크 힘 | 22N | 무게 | 100g |
| 가속 전류 | 0.5A | 적용 | 자동 탄 화물 |
| 색상 | 은 / 검정색 | 뇌졸중 | 25mm |
| 변동 | 붓 | 보호 기능 | 완전히 에워싸입니다 |
| 사용 | 자동차, UAV, 3D 프린팅, 현미경, 내시경, 로봇, 의료 환기 설비인 보트 | 종류 | 소형 모터 |
제품 설명
제품 설명:
음성 코일 모터 (VCM) 는 빠른 반응 속도, 높은 제어 정확성 및 간단한 구조로 인해 광적 집중 자동화 장비에서 널리 사용됩니다.
음성 코일 모터의 높은 제어 정확도는 나노미터 수준의 위치 제어를 실현 할 수 있으며 이는 광 렌즈의 정밀 집중 요구에 매우 적합합니다.자동 초점 (AF) 시스템, VCM은 렌즈 그룹을 광축을 따라 앞뒤로 움직여 빠르고 정확한 초점 조절을 실현합니다. 예를 들어 현미경 자동 초점에서는음성 코일 모터는 현미경 객체 렌즈의 정밀 이동 제어에 사용됩니다., 관찰장의 빠른 전환을 지원하고 명확한 영상을 유지하며 작은 물체 (예를 들어, 생물학적 세포, 칩 구조) 의 관찰 효율성과 정확도를 향상시킵니다.
VCM는 매우 낮은 진동과 소음으로 작동하므로 현미경 이미지 처리, 생체 측정 또는 산업 비전 시스템과 같은 까다로운 이미지 캡처 환경에 적합합니다.또한, VCM는 기존 모터보다 훨씬 적은 전력을 소비하므로 광학 장비의 긴 실행에 적합합니다.
레이저 절단 및 조각 장비에서음성 코일 모터는 Z 축 광 구성 요소를 동원하여 레이저 초점 위치를 동적으로 조정하여 다른 두께의 재료의 표면에 절단 정확성과 일관성을 보장합니다..
둘째, 음성 코일 모터는 비접촉 드라이브 구조입니다. 전통적인 모터와 비교하면, 그 움직임 프로세스는 기어 매시, 역반응이 없으며 반응 시간이 매우 짧습니다.밀리초 초점 반응을 실현하고 이미지 캡처 효율을 향상시킬 수 있습니다.
소형 음성 코일 모터는 스마트 폰 카메라와 같은 엄격한 공간 요구 사항이있는 소형 또는 휴대용 장치에 설치하기에 특히 적합합니다.자동 검사 장비, 그리고 작은 산업용 카메라.
광적 센서 또는 디스플로먼트 인코더와 함께 사용됩니다.음성 코일 모터는 폐쇄 루프 피드백 컨트롤을 가능하게하여 광 장치의 중심 지점이 모든 상황에서 안정화 될 수 있습니다..
특징:

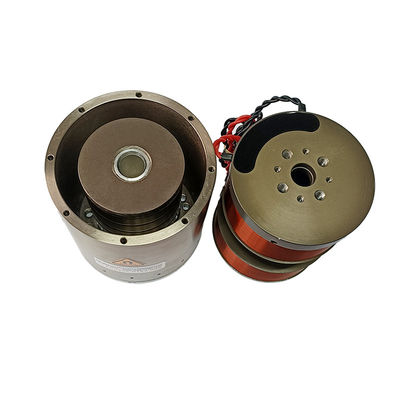

실린더형 VCM 음성 코일 모터 높은 반응, 높은 가속, 낮은 질량 코일. 코킹 효과, 제로 히스테레시스. 간단한 구조, 가벼운 무게, 높은 주파수 반응, 원활한 실행.
스트로크: 1mm-60mm
추진력 0.5N~3000N
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 (mm) | 길이가 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |

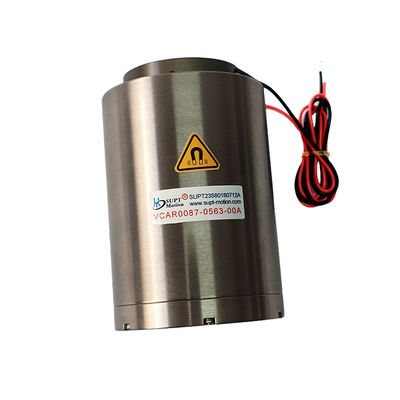

| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |

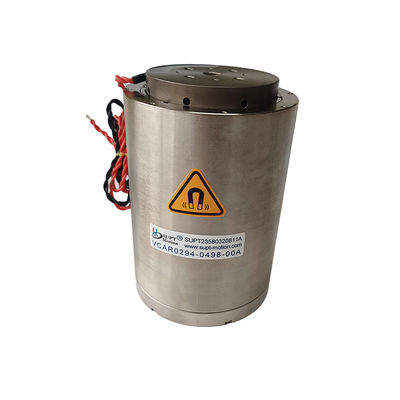

| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
응용 프로그램:
음성 코일 모터의 주요 응용 분야:
1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇.
2필드 밸브 작동: 타입 미터링 밸브, 압력 테스트 시스템, 화학 주입 시스템용 공기 밸브.
3미시 기계 산업: 공급 시스템, 미시 파도, 정밀 스탬핑.
4진동 시스템: 진동 테이블, 진동 플랫폼.
5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비.
6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7상업적 응용: 컴퓨터 냉각 펌프, 마이크로 카메라 자동 초점 시스템.
8자동화 산업: 레이저 장비, 디스펜서, 시험 장비, 섬유 기계.
