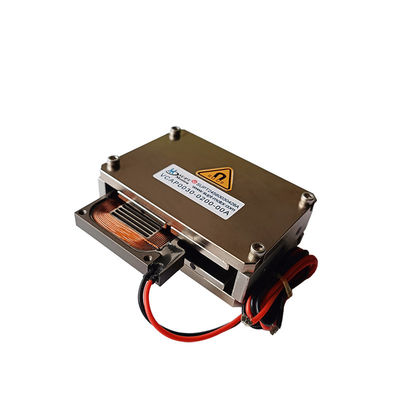

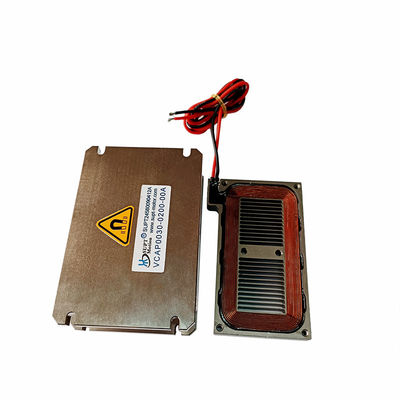

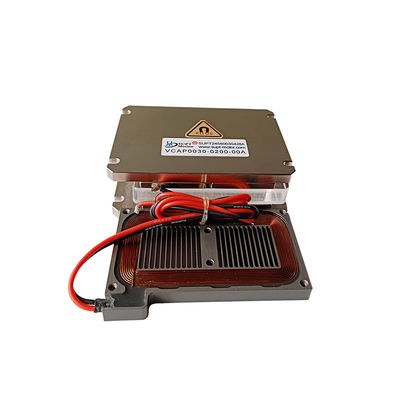

74mm 너비 고속 진동 평면 선형 음성 코일 모터 CNC 기계 도구 12.3N 연속 힘
| Place of Origin | China,Suzhou |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| 가격 | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| 강조하다 | 74mm 선형 음성 코일 모터,12.3N 선형 음성 코일 모터 |
||
제품 설명
제품 설명:
진동 평면 선형 음성 코일 모터 정밀 제조 분야에서, CNC 기계 도구의 성능은 직접 가공 정확도에 영향을 미칩니다,효율성 및 복잡한 부품을 실현하는 능력항공우주, 반도체 및 의료기기 산업의 마이크로 및 심지어 나노 규모 가공 요구 증가와 함께,전통적인 드라이브 기술은 점차 반응 속도의 부족을 드러냈다., 기계적 전송 체인 오류 축적 및 기타 제한. 진동 평면 선형 음성 스필 모터, 직접 구동 선형 모터의 새로운 유형,그 높은 주파수 반응으로 인해 마이크로 초동적 반응과 나노미터 위치 정확성을 실현 할 수 있습니다., 접촉 없는 힘 전달, 높은 동적 정확성 및 기타 특성.
마이크로 제조에서: 광학 폼 grave, 칩 패키지 드릴링, 기계 도구는 미크론 이하의 반복 가능한 위치 정밀도를 달성해야합니다.진동 평면 선형 음성 코일 모터, 모터와 작업 테이블의 직접 결합의 직접 드라이브 모드를 통해, 격자 척도 또는 레이저 인터페로미터의 폐쇄 루프 피드백으로 위치 오류는 ± 0.1μm 내에서 제어 할 수 있습니다.
잘라내기 어려운 재료 (예를 들어 티타늄 합금, 세라믹) 의 가공에서 도구는 지속적인 절단으로 인해 높은 온도와 마모에 취약합니다.진동 평면 선형 음성 코일 모터는 높은 주파수 진동을 통해 도구 또는 작업 부품을 구동 할 수 있습니다, 연속 절단을 간헐 절단 모드로 변경합니다.
CNC 기계 도구가 높은 속도로 움직일 때, 기계 구조는 관성 힘으로 인해 변형되기 쉽기 때문에 가공 오류가 발생합니다.진동 평면 선형 음성 코일 모터는 높은 대역폭 특성으로 인해 기계 도구의 활성 진동 억제 시스템에 통합 될 수 있습니다..
특징:
평면형 음성 코일 모터화 된 하위 코일은 가볍고 반응 시간이 짧고 주파수가 높습니다.
짧은 스트로크와 컴팩트한 구조
스트로크: 1mm-20mm
최고 추진력: 1N-300N
일반적으로 x-y 축 이동 단계에 사용됩니다.
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
길이 (mm) |
너비 (mm) |
높이 (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
응용 프로그램:
평면 선형 음성 코일 모터의 주요 응용 프로그램:
1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇.
2미세 기계 산업: 공급 시스템, 미세 굴착, 정밀 스탬핑.
3진동 시스템: 진동 테이블, 진동 플랫폼.
4자동화 산업: 레이저 장비, 유통업체, 시험 장비, 섬유 기계.
