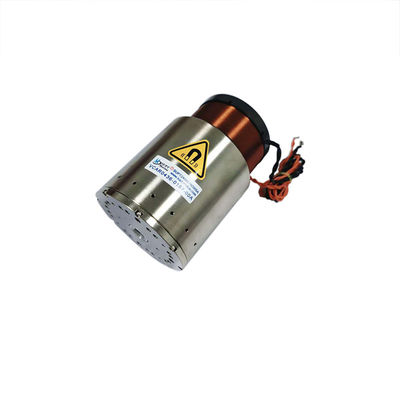

진동 현미경 스테이지용 마이크로 실린더 선형 음성 코일 모터
| 원래 장소 | 중국, 스초우 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | CE, ISO9001 |
| 모델 번호 | VCAR 시리즈 |
| 최소 주문 수량 | 2개 |
| 가격 | $160 |
| 포장 세부 사항 | 맞춤형 포장 등 |
| 배달 시간 | 1-5pcs, 5일. > 30pcs, 협상 |
| 지불 조건 | T/T |
| 공급 능력 | 협상됩니다 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 무게 | 45.2g |
|---|---|---|---|
| 모델 번호 | VCAR0087-0062-00A | 최대 행정 | 6.2 밀리미터 |
| 맥스 전압 | 34.5V | 최대 힘 | 87N |
| 힘 | 높은 | 항구 | 상하이 |
| 목 | 작은 일렉트릭 모터 | 종류 | 소형 모터 |
| 강조하다 | 마이크로 실린더 선형 음성 코일 모터,진동 현미경 스테이지 음성 코일 모터,진동 현미경 스테이지 음성 코일 모터 |
||
제품 설명
제품 설명:
실린더형 선형 음성 코일 모터는 높은 정확성, 빠른 반응 및 낮은 마찰으로 인해 진동 현미경 단계에서 높은 정밀 위치 및 조정 응용 프로그램을 가지고 있습니다.
현미경 초점화 시스템은 특히 높은 확대에서 매우 정밀한 제어가 필요합니다. 기존 모터는 정확성에 영향을 줄 수있는 마찰이나 역반응 문제가있을 수 있습니다.실린더 선형 음성 코일 모터는 매우 부드러운, 역반응이 없는 운동이며, 미세한 초점 조절으로 사용하기에 이상적입니다.
현미경의 Z축 제어 시스템은 수직 방향으로 미세한 움직임에 주로 책임이 있습니다. 이 응용 시나리오에서,실린더형 선형 음성 코일 모터는 정확한 Z축 위치 제어에서 매우 효과적 일 수 있습니다., 이미지 명확성과 초점 정확성을 보장합니다.
멀티포인트 이미징 및 자동 관측에서 실린더형 선형 음성 코일 모터는 현미경의 렌즈 또는 광원을 자동으로 위치하고 조정하는 데 사용됩니다.고출력 실험과 다목적 분석을 위한 신속하고 정확한 조정 기능을 제공하는 것.
실린더형 선형 음성 코일 모터는 진동 현미경의 다른 정교한 제어 시스템과 통합되어 통합 자동화 플랫폼을 형성합니다.이 통합 된 설계 는 현미경 이 더 높은 자동화 수준 을 달성 하고 인간 실수 를 줄일 수 있게 해 준다.
특징:
실린더형 음성 코일 모터 높은 반응, 높은 가속, 낮은 질량 코일
손잡이 효과가 없고 히스테레시도 없고 단순하고 가볍고 고주파 반응이 있어 원활한 동작이 가능해
스트로크: 1mm-60mm
추진력 0.5N~3000N
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 (mm) | 길이가 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |

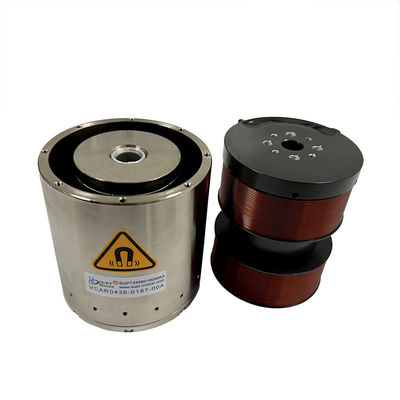

| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
응용 프로그램:
시장의 거의 80%를 차지하는 VCAR 시리즈의 고 cilindric actuators는 높은 가속 힘을 생성 할 수 있습니다.주름 길이가 50mm 미만.
VCAR 계열의 액추에이터의 응용 분야는 밸브 액추에이터, z축 픽 앤 위치, 작은 정밀 양진량 측정 펌프뿐만 아니라 진동기 및 활성 덤핑 시스템입니다.
실린더형 선형 음성 코일 모터의 다른 주요 응용 분야는 다음과 같습니다.
1반도체 산업: 쓰기, 절단, 굴착, 운송 시스템, 용접, 로봇.
2밸브 현장 작동: 타입 미터링 밸브, 압력 테스트 시스템, 화학 주입 시스템용 공기 밸브.
3미시 기계 산업: 공급 시스템, 미시 파도, 정밀 스탬핑.
4진동 시스템: 진동 테이블, 진동 플랫폼.
5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비.
6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7상업 부문: 컴퓨터화된 냉각 펌프, 마이크로 카메라 자동 초점 시스템.
8자동화 산업: 레이저 장비, 유통업체, 시험 장비, 섬유 기계.
