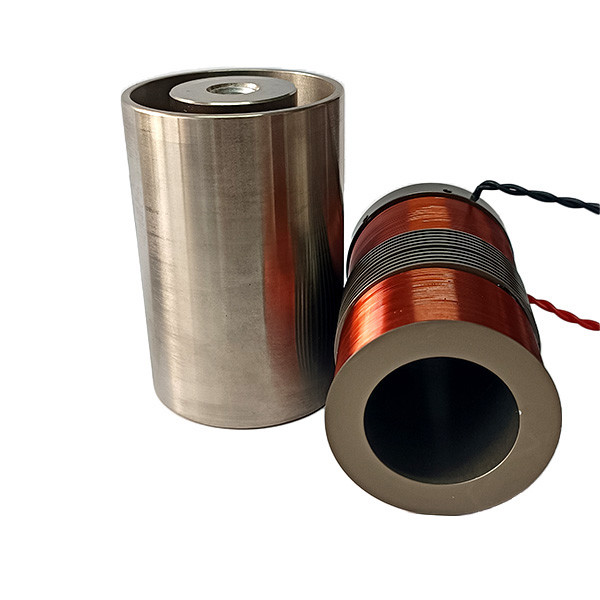

광 시스템용 소음 적 고 정밀 VCM 음성 코일 모터
| 원래 장소 | 중국, 스초우 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | CE, ISO9001 |
| 모델 번호 | VCAR0022-0098-00A |
| 최소 주문 수량 | 1pcs |
| 가격 | $155 |
| 포장 세부 사항 | 맞춤형 포장 등 |
| 배달 시간 | 1-5 상품 5-7 일 선적, 표본 3-5 일, 협상될 크기 |
| 지불 조건 | T/T |
| 공급 능력 | 협상됩니다 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 프로젝트 | 작은 일렉트릭 모터 | 소음 | 낮은 |
|---|---|---|---|
| 무게 | 20G | 코일 형태 | 다층 |
| 피크 힘 | 22N | 모델 | VCAR0022-0098-00A |
| 보호 기능 | 완전히 에워싸입니다 | 전체적인 차원 | 200*400*404mm |
| 맥스 전압 | 24.7V | 전체 스트로크 | 9.8mm |
| 연속적 힘 | 6.6 | ||
| 강조하다 | 광 시스템 VCM 음성 코일 모터,고 정밀 VCM 음성 코일 모터,저소음 VCM 음성 코일 모터 |
||
제품 설명
제품 설명:
SUPT MOTION 음성 코일 모터는 전자기 인덕션 원리에 기반 한 선형 드라이브입니다. 음성 코일 모터는 높은 주파수 반응, 높은 정확성, 높은 속도,높은 가속, 간단한 구조, 작은 크기, 좋은 힘 특성 및 쉬운 제어. 그것은 짧은 스트록 폐쇄 루프 서보 응용 프로그램에 적합합니다.그것은 특히 일부 좁은 공간에서 사용하기에 적합합니다.광학 스캔, 초점 추적 및 기타 항공 우주 응용 분야에서 널리 사용될 수 있습니다. 음성 코일 모터는 광학 시스템 분야에서 광범위한 응용 프로그램을 가지고 있습니다.비디오 카메라의 자동 초점화, 디지털 카메라, 현미경, 레이저 절단 장비의 Z축의 동적 중점화, 광학 드라이브의 중점화 및 추적, 그리고 천문망원경의 빠른 거울의 기어 제어.그것은 고품질 광학 이미징과 레이저 처리를 실현.
광학에서 음성 코일 모터의 주요 응용 분야는 광학 스캔, 위치, 표지, 추적 및 안정화, 그리고 렌즈 또는 거울의 정확한 움직임 제어입니다.이러한 응용 프로그램은 고속을 제공할 수 있는 음성 코일 모터를 필요로 합니다., 고 정밀 움직임 제어 광학 시스템에서 수정체 또는 거울의 정확한 위치 및 움직임에 대한 요구를 충족.
특징:
높은 반응, 높은 가속, 낮은 질량의 코일.
마찰효과가 없고 히스테레시도 없습니다.
간단한 구조, 가벼운 무게, 높은 주파수 반응, 원활한 작동.
스트록: 1mm-60mm
추진력: 0.5N~3000N
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 (mm) | 길이가 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
응용 프로그램:
음성 코일 모터는 또한 매우 정확하고 빠른 반응 렌즈 전환 및 집중을 달성하기 위해 광학 기기에 사용됩니다.또한 측정 기기의 정밀 이동 제어 및 위치 설정.
| 음성 코일 모터의 주요 용도: |
| 1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇. |
|
2.장면 밸브 작동:형 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학 주입 시스템 |
| 3마이크로 머신 산업:식량 시스템, 마이크로 붓기, 정밀 스탬핑. |
| 4진동 시스템: 흔들기 테이블, 진동 플랫폼. |
| 5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비. |
| 6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. |
| 7.상업용 분야:컴퓨터 냉각 펌프 미니어처 카메라 자동 집중 시스템 |
| 8자동화 산업: 레이저 장비,분배기, 시험 장비, 섬유 기계. |
